Нет заказа: 77 6430 0000 50003-0500

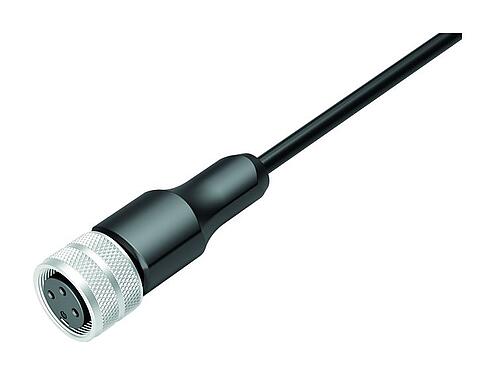

M16 Кабельная розетка, Количество полюсов: 3, не экранированный, формовка на кабеле, IP68, PUR, черный, 3 x 0,34 мм², 5 м
M16 IP67, серия 425, Миниатюрные разъемы
Общие характеристики
большеменьше| Номер для заказа | 77 6430 0000 50003-0500 |
| Конструкция соединителя | Кабельная розетка |
| Длина кабеля | 5 м (Стандартные длины 2 м и 5 м. Другие длины поставляются по запросу). |
| Версия | Pазъем розетка прямой |
| Система фиксации разъема | винты |
| Концевая заделка | формовка на кабеле |
| Степень защиты | IP68 |
| Площадь сечения | 0,34 мм² / AWG 22 |
| Температурный диапазон от/до | -25 °C / 85 °C |
| Механическая операция | > 1000 циклов соединения |
| Вес (г) | 168.05 |
| Номер таможенного тарифа | 85444290 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 150 V |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 3,0 A |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Группа материала | III |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал корпуса | PUR |
| Материал тела контакта | ПА (UL94 V-0) |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Au (золото) |
| REACH SVHC |
None (No pollutants) |
| Наличие PFAS | SCIP-number not available |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Директива по RoHS | 2011/65/EU (EN 50581:2012) |
Параметры кабеля
большеменьше| Структура кабеля | |
| Диаметр кабеля | 4,3 mm |
| Сечение | 3 x 0,34 мм² |
| материал корпуса | PUR |
| Изолированный с одним выводом | PP9Y Полиуретан без галогена |
| Конструкция с одним выводом | 43 x 0,10 мм |
| Цвет кабеля | черный |
| Механические свойства | |
| Радиус сгиба кабель фиксированный | 5 x Ø |
| Радиус сгиба кабель подвижный | 10 x Ø |
| Термические свойства | |
| Температурный диапазон кабель в движении от/до | -25 °C / 90 °C |
| Температурный диапазон кабель фиксированный от/до | -50 °C / 90 °C |
| Прочие характеристики | |
| Без галогена | да |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
