  4. Вставной-вытяжной Кабельный штекер, Количество полюсов: 7, 4,0-8,0 мм, экранируемый, пайка, IP67
Нет заказа: 99 4825 00 07

Вставной-вытяжной Кабельный штекер, Количество полюсов: 7, 4,0-8,0 мм, экранируемый, пайка, IP67

Вставной-вытяжной, серия 440, Миниатюрные разъемы

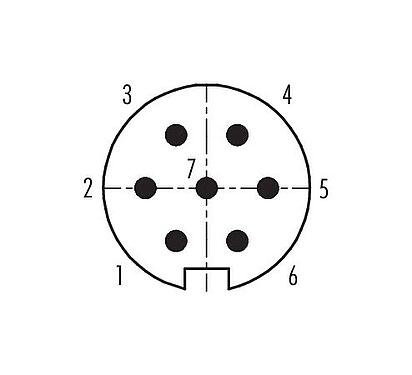

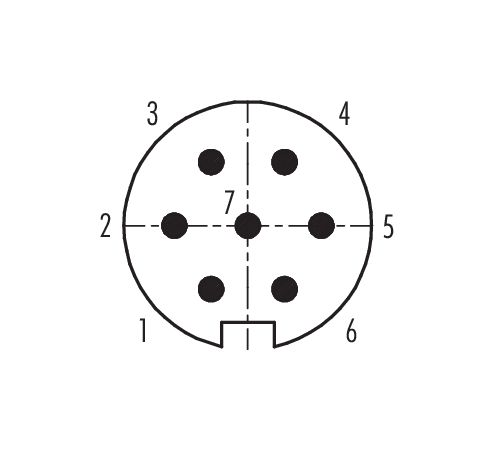

Доступные номера контактов
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 99 4825 00 07
Конструкция соединителя Кабельный штекер
Версия Pразъем вилка прямой
Система фиксации разъема Вставной-вытяжной
Концевая заделка пайка
Степень защиты IP67
Площадь сечения макс. 0,75 мм² / AWG 18
Кабельный вывод 4,0-8,0 мм
Температурный диапазон от/до -40 °C / 85 °C
Механическая операция > 1000 циклов соединения
Вес (г) 24.04
Номер таможенного тарифа 85369010
Страна происхождения DE
Номинальное напряжение 125 V
Номинальное импульсное напряжение 800 V
Номинальный ток 5,0 A
Сопротивление изоляции ≥ 1010 Ω
Степень загрязнения 1
Категория перенапряжения I
Группа материала III
Соответствие EMV экранируемый
Подключение экрана Зажим экрана
Материал корпуса ПА GF 25
Материал тела контакта ПБТ (UL94 V-0)
Материал контакта CuZn (латунь)
Покрытие контактов Au (золото)
REACH SVHC CAS 7439-92-1 (Lead)
Номер SCIP ca40ff33-ee9f-4613-982c-03cb5a7ffb22
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Директива ЕС по низковольтному оборудованию 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
  4. Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
