  4. Байонетный Кабельная розетка, Количество полюсов: 6, 6,0-8,0 мм, не экранированный, пайка, IP40
Нет заказа: 99 0618 02 06

Байонетный Кабельная розетка, Количество полюсов: 6, 6,0-8,0 мм, не экранированный, пайка, IP40

Байонетный, серия 678, Миниатюрные разъемы

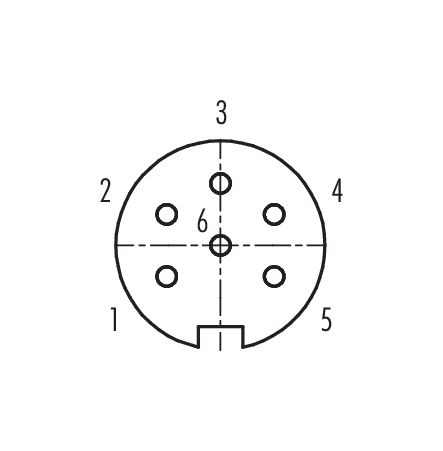

Доступные номера контактов
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 99 0618 02 06
Конструкция соединителя Кабельная розетка
Версия Pазъем розетка прямой
Система фиксации разъема Байонетный
Концевая заделка пайка
Степень защиты IP40
Площадь сечения макс. 0,75 мм² / AWG 18
Кабельный вывод 6,0-8,0 мм
Температурный диапазон от/до -40 °C / 85 °C
Механическая операция > 500 циклов соединения
Вес (г) 9.27
Номер таможенного тарифа 85369010
Страна происхождения DE
Номинальное напряжение 250 V
Номинальное импульсное напряжение 1500 V
Номинальный ток 5,0 A
Сопротивление изоляции ≥ 1010 Ω
Степень загрязнения 1
Категория перенапряжения I
Группа материала III
Соответствие EMV не экранированный
Материал корпуса ПА
Материал тела контакта ПБТ (UL94 V-0)
Материал контакта CuSn (бронза)
Покрытие контактов Ag (серебро)
REACH SVHC None (No pollutants)
Номер SCIP SCIP-number not available
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Директива ЕС по низковольтному оборудованию 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
  4. Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
