  4. Байонетный Фланцевая розетка, Количество полюсов: 8, не экранированный, пайка, IP67
Нет заказа: 09 0774 000 08

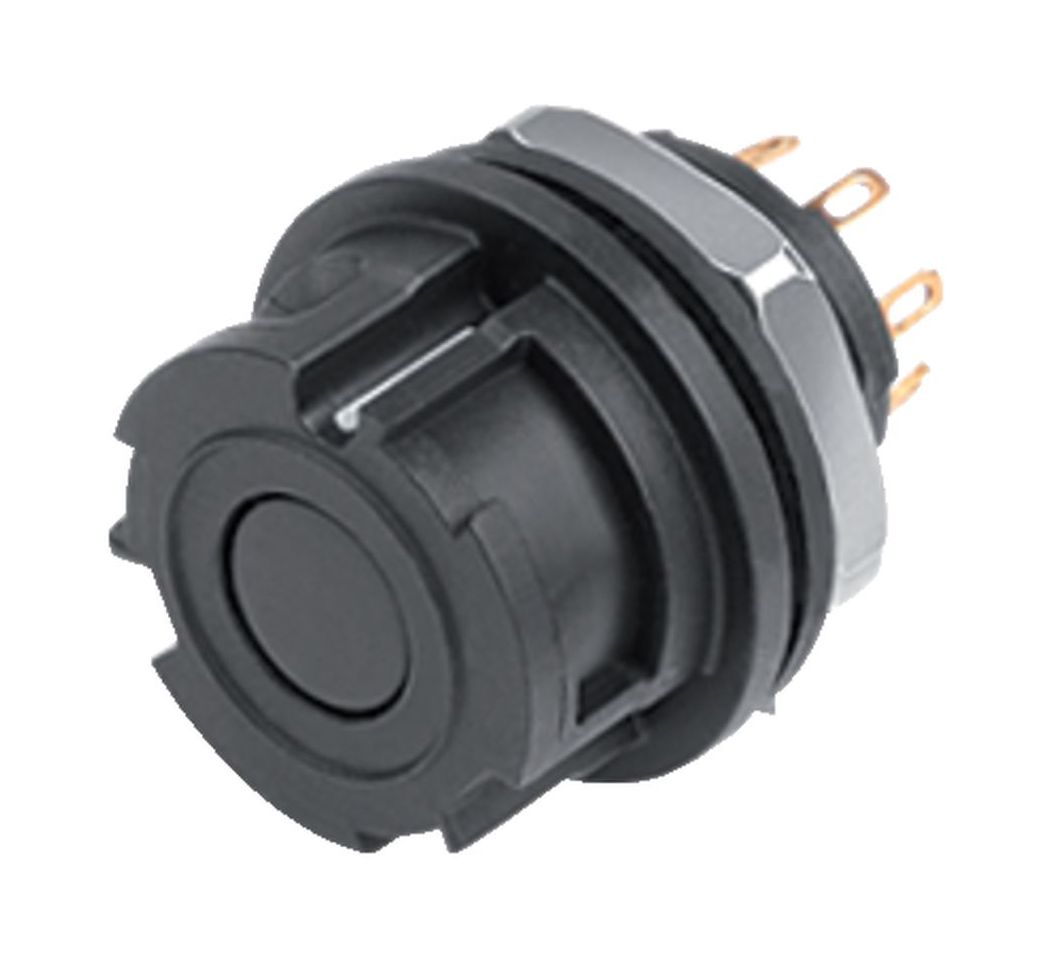

Байонетный Фланцевая розетка, Количество полюсов: 8, не экранированный, пайка, IP67

Байонетный NCC, серия 770, Миниатюрные разъемы
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 09 0774 000 08
Конструкция соединителя Фланцевая розетка
Версия Pазъем розетка прямой
Система фиксации разъема Байонетный
Концевая заделка пайка
Степень защиты IP67
Площадь сечения 0,25 мм² / AWG 24
Температурный диапазон от/до -25 °C / 85 °C
Механическая операция > 5000 циклов соединения
Вес (г) 4.47
Номер таможенного тарифа 85369010
Страна происхождения DE
Номинальное напряжение 175 V
Номинальное импульсное напряжение 1750 V
Номинальный ток 2,0 A
Сопротивление изоляции ≥ 1010 Ω
Степень загрязнения 2
Категория перенапряжения II
Группа материала II
Соответствие EMV не экранированный
Материал корпуса ПА
Материал тела контакта ПА (UL94 V-0)
Материал контакта CuSn (бронза)
Покрытие контактов Au (золото)
REACH SVHC CAS 7439-92-1 (Lead)
Номер SCIP e6b864af-05fd-4ac8-93ae-6dc3f2dad904
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
  4. Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
  5. Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
  6. Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
