Нет заказа: 72 9140 000 04

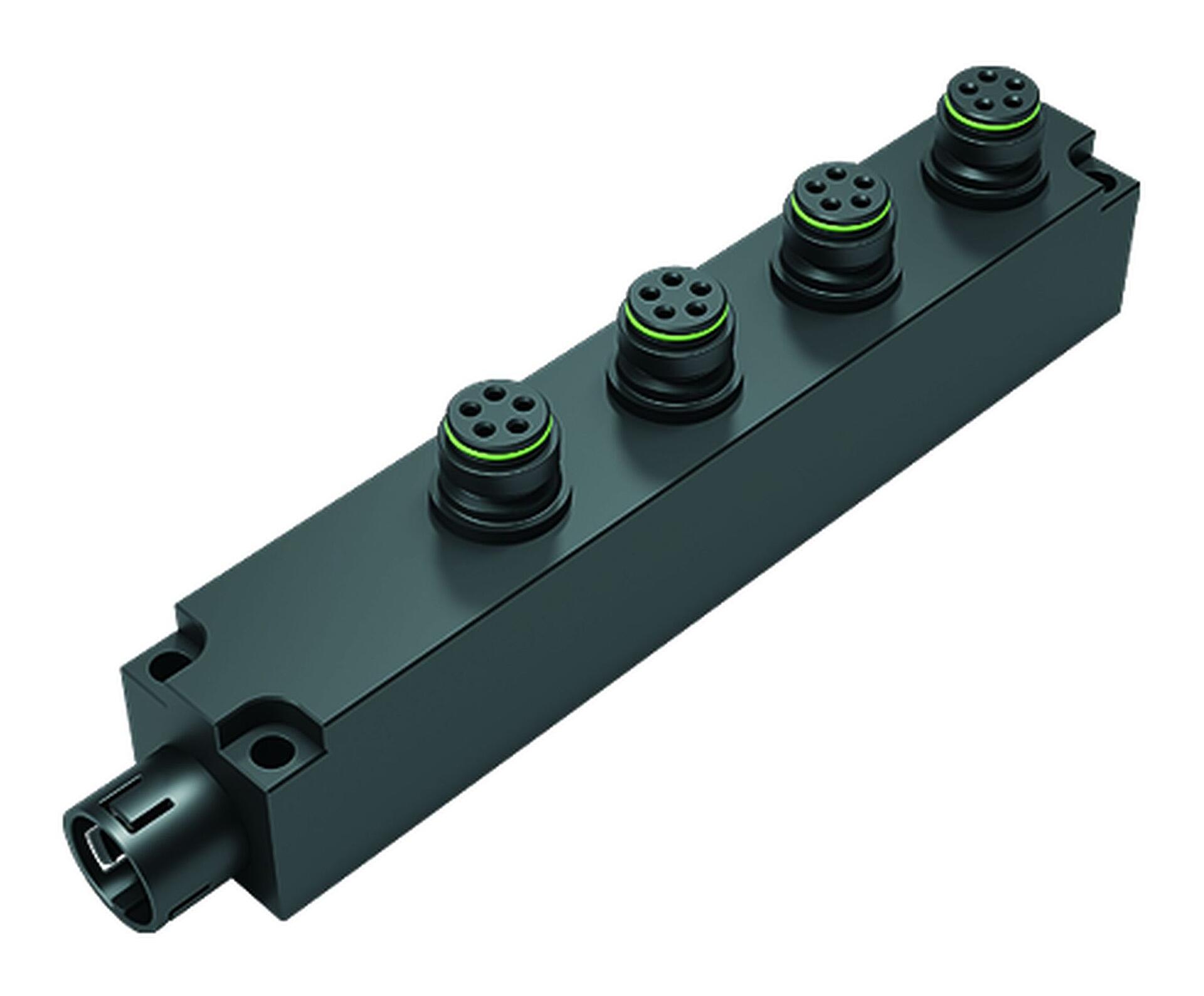

Защелка 4-сторонний распределитель, Количество полюсов: 5, не экранированный, вставной, IP67
Защелка IP67, серия 720, Миниатюрные разъемы
Общие характеристики
большеменьше| Номер для заказа | 72 9140 000 04 |
| Конструкция соединителя | 4-сторонний распределитель |
| Версия | Распределители |
| Система фиксации разъема | snap-in |
| Концевая заделка | вставной |
| Степень защиты | IP67 |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 500 циклов соединения |
| Вес (г) | 150.31 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 125 V |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 5,0 A |
| Сопротивление изоляции | > 108 Ω |
| Степень загрязнения | 2 |
| Группа материала | II |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал корпуса | ПА66 (UL94 HB) |
| Материал тела контакта | ПА черный |
| Материал контакта | CuSn (бронза) |
| Покрытие контактов | Au (золото) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | ec779f57-d00e-4def-bbbc-3e14b6ba37fc |
Классификация
большеменьше| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Директива по RoHS | 2011/65/EU (EN 50581:2012) |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
