Защелка, 6-сторонний распределитель, IP67, не экранированный, Количество полюсов: 5 | 72 9142 500 06

Меню

Меню

Нет заказа

Запрашивать корзину

Wird geladen...

Продукция
Миниатюрные разъемы
Snap-in IP67
Защелка 6-сторонний распределитель, Количество полюсов: 5, не экранированный, формовка на кабеле, IP67, 5 x 0.75 мм²

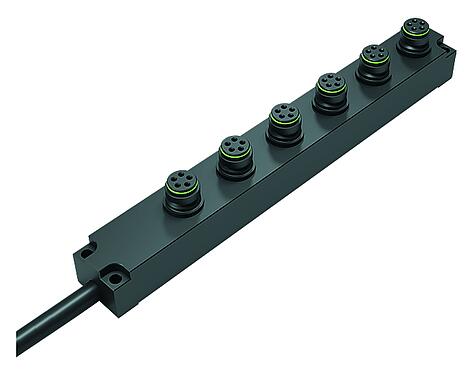

Иллюстрация 72 9142 500 06 - Защелка 6-сторонний распределитель, Количество полюсов: 5, не экранированный, формовка на кабеле, IP67, 5 x 0.75 мм² — Иллюстрация

3D вид 72 9142 500 06 - Защелка 6-сторонний распределитель, Количество полюсов: 5, не экранированный, формовка на кабеле, IP67, 5 x 0.75 мм² — 3D вид

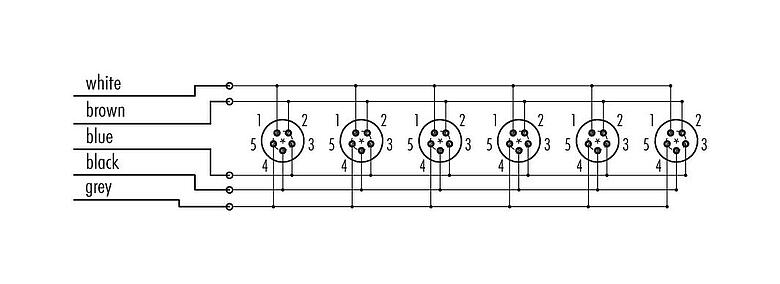

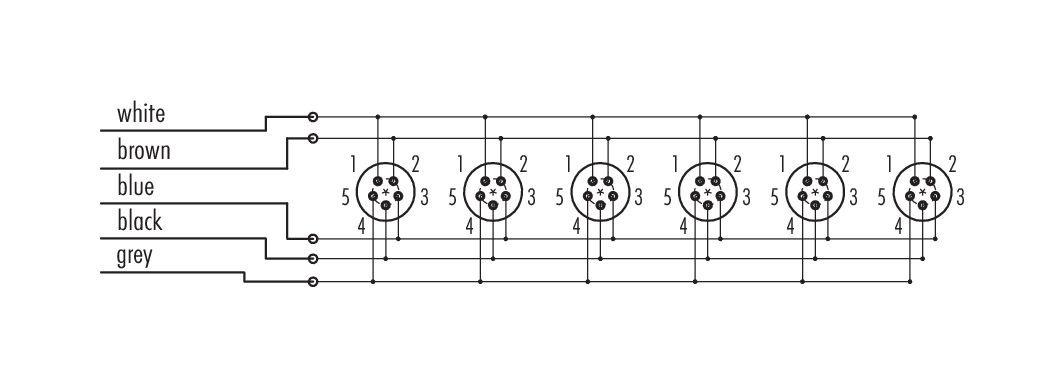

конструкция кабеля 72 9142 500 06 - Защелка 6-сторонний распределитель, Количество полюсов: 5, не экранированный, формовка на кабеле, IP67, 5 x 0.75 мм² — конструкция кабеля

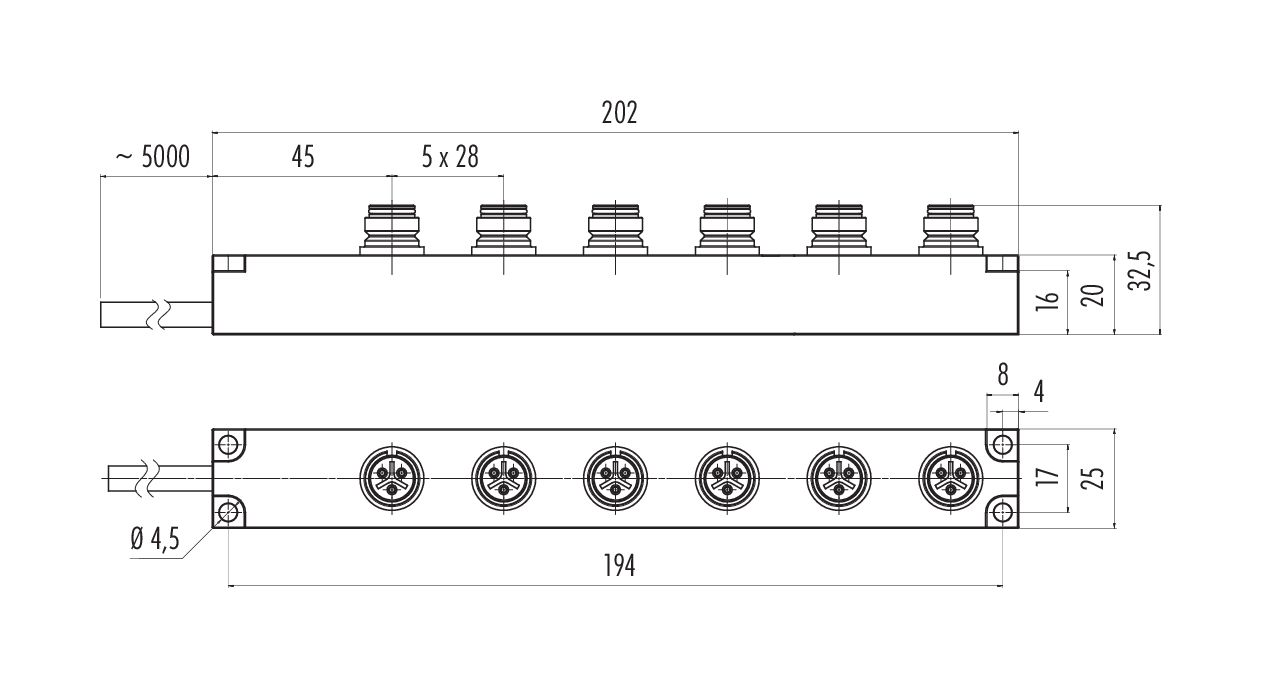

Масштабный чертеж 72 9142 500 06 - Защелка 6-сторонний распределитель, Количество полюсов: 5, не экранированный, формовка на кабеле, IP67, 5 x 0.75 мм² — Масштабный чертеж

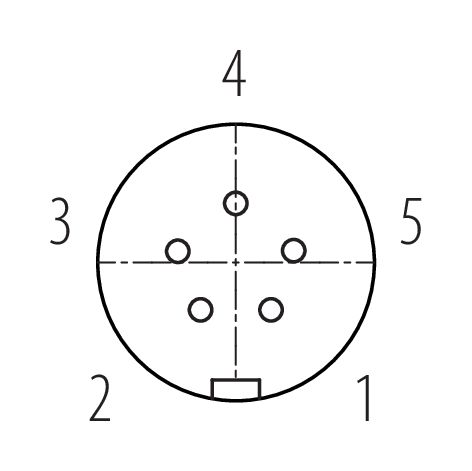

Расположение контактов (со стороны подключения) 72 9142 500 06 - Защелка 6-сторонний распределитель, Количество полюсов: 5, не экранированный, формовка на кабеле, IP67, 5 x 0.75 мм² — Расположение контактов (со стороны подключения)

большеменьше

Номер для заказа	72 9142 500 06
Конструкция соединителя	6-сторонний распределитель
Версия	Распределители
Система фиксации разъема	snap-in
Концевая заделка	формовка на кабеле
Степень защиты	IP67
Площадь сечения	0,75 мм²
Температурный диапазон от/до	-40 °C / 85 °C
Механическая операция	> 500 циклов соединения
Вес (г)	665.00
Номер таможенного тарифа	85369010
Страна происхождения	HU

большеменьше

Номинальное напряжение	125 V
Номинальное импульсное напряжение	1500 V
Номинальный ток	5,0 A
Сопротивление изоляции	> 10⁸ Ω
Степень загрязнения	2
Группа материала	II
Соответствие EMV	не экранированный

большеменьше

Материал корпуса	ПА66 (UL94 HB)
Материал тела контакта	ПА черный
Материал контакта	CuSn (бронза)
Покрытие контактов	Au (золото)
REACH SVHC	CAS 7439-92-1 (Lead)
Наличие PFAS	1275d2f0-ef5e-4cb3-9782-168a17d98e0b
PFAS present	да

большеменьше

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

большеменьше

Директива ЕС по низковольтному оборудованию	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Директива по RoHS	2011/65/EU (EN 50581:2012)

большеменьше

Структура кабеля
Сечение	5 x 0.75 мм²

Сообщить об ошибке на этой странице

Уведомления о безопасности

Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
