Нет заказа: 79 9149 120 03

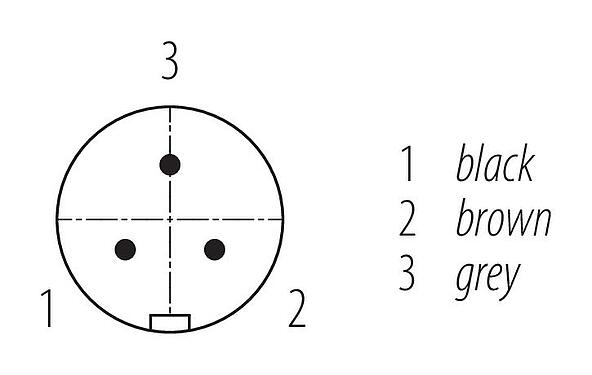

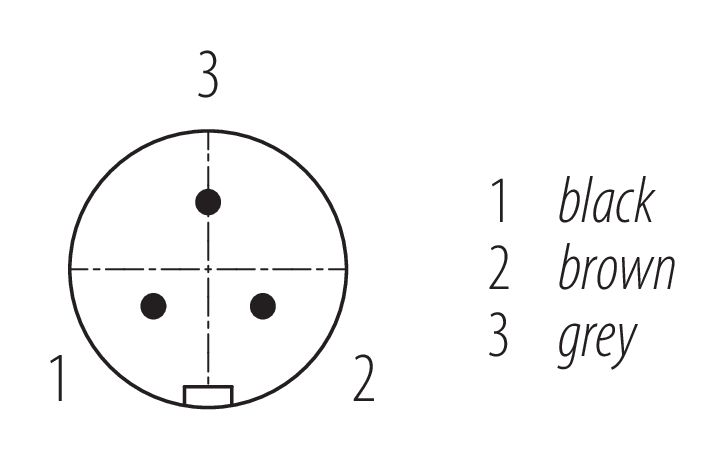

Защелка Кабельный штекер, Количество полюсов: 3, формовка на кабеле, IP67, VDE, PUR, черный, 3 x 0,75 мм², 2 м
Защелка IP67, серия 720, Миниатюрные разъемы
Общие характеристики
большеменьшеНомер для заказа | 79 9149 120 03 |
Конструкция соединителя | Кабельный штекер |
Длина кабеля | 2 м (Стандартные длины 2 м и 5 м. Другие длины поставляются по запросу). |
Система фиксации разъема | snap-in |
Концевая заделка | формовка на кабеле |
Степень защиты | IP67 |
Площадь сечения | 0,75 мм² |
Температурный диапазон от/до | -25 °C / 70 °C |
Механическая операция | > 500 циклов соединения |
Вес (г) | 144.00 |
Номер таможенного тарифа | 85444290 |
Страна происхождения | DE |
Электрические параметры
большеменьшеНоминальное напряжение | 250 V |
Номинальное импульсное напряжение | 2500 V |
Номинальный ток | 7,0 A |
Сопротивление изоляции | > 1010 Ω |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Группа материала | II |
Напряжение | 2950 V DC |
Материал
большеменьшеМатериал корпуса | PUR |
Материал тела контакта | ПА66 (UL94 V0) |
Материал контакта | CuZn (латунь) |
Покрытие контактов | Au (золото) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Номер SCIP | b63d22e6-657a-4188-8581-936be4559fe1 |
Авторизация/утверждение
большеменьшеApprovals | VDE |
Классификация
большеменьшеeCl@ss 11.1 | 27-06-03-11 |
ETIM 9.0 | EC002638 |
Параметры кабеля
большеменьшеСтруктура кабеля | |
Диаметр кабеля | 6,8 mm |
Сечение | 3 x 0,75 мм² |
материал корпуса | PUR |
Изолированный с одним выводом | EPK |
Конструкция с одним выводом | 24 x 0,20 мм |
Цвет кабеля | черный |
Электрические свойства | |
Сопротивление проводника | 26.7 Ω/Km (20°C) |
Механические свойства | |
Радиус сгиба кабель фиксированный | ≥ 5 x Ø |
Радиус сгиба кабель подвижный | ≥ 10 x Ø |
Термические свойства | |
Температурный диапазон кабель фиксированный от/до | -40 °C / 90 °C |
Прочие характеристики | |
Без галогена | да |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
