Нет заказа: 99 9155 00 03

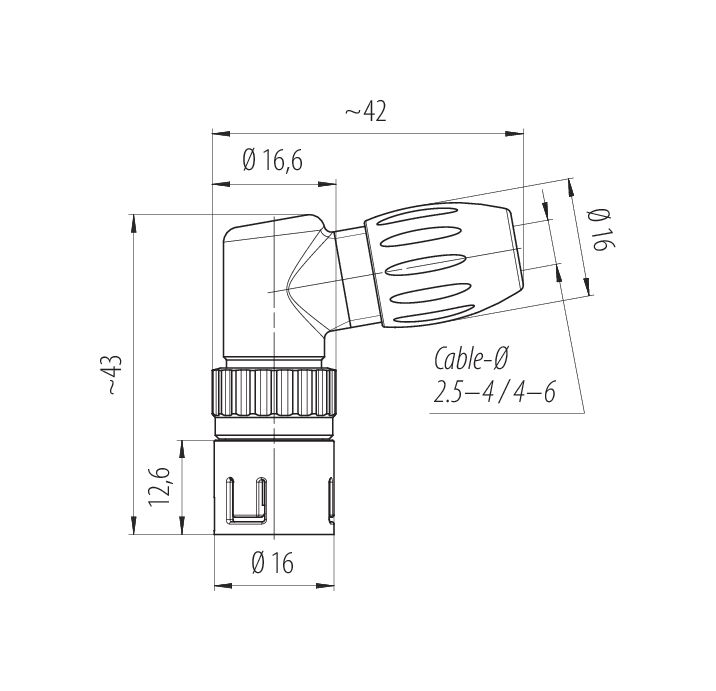

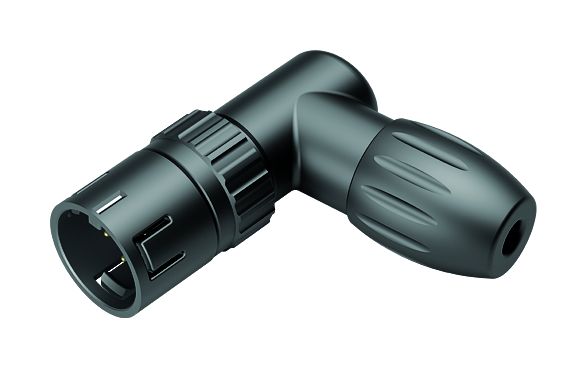

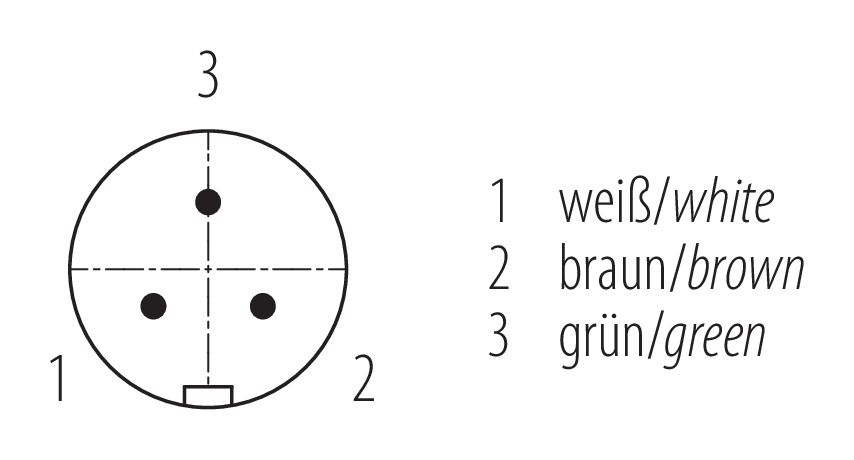

Защелка Угловой штекер, Количество полюсов: 3, 4,0-6,0 мм, не экранированный, пайка, IP67
Защелка IP67, серия 720, Миниатюрные разъемы
Общие характеристики
большеменьше| Номер для заказа | 99 9155 00 03 |
| Конструкция соединителя | Угловой штекер |
| Версия | Pразъем вилка прямой |
| Система фиксации разъема | snap-in |
| Концевая заделка | пайка |
| Степень защиты | IP67 |
| Площадь сечения | макс. 0,75 мм² / AWG 18 |
| Кабельный вывод | 4,0-6,0 мм |
| Температурный диапазон от/до | -25 °C / 85 °C |
| Механическая операция | > 500 циклов соединения |
| Вес (г) | 10.47 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 2500 V |
| Номинальный ток | 7,0 A |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Группа материала | II |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал корпуса | ПА |
| Материал тела контакта | ПА (UL94 V-0) черный |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Au (золото) |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| Номер SCIP | 27b81e29-18a7-490e-9ade-a9e1edfed9c1 |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
