RD24 Фланцевая заглушка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление

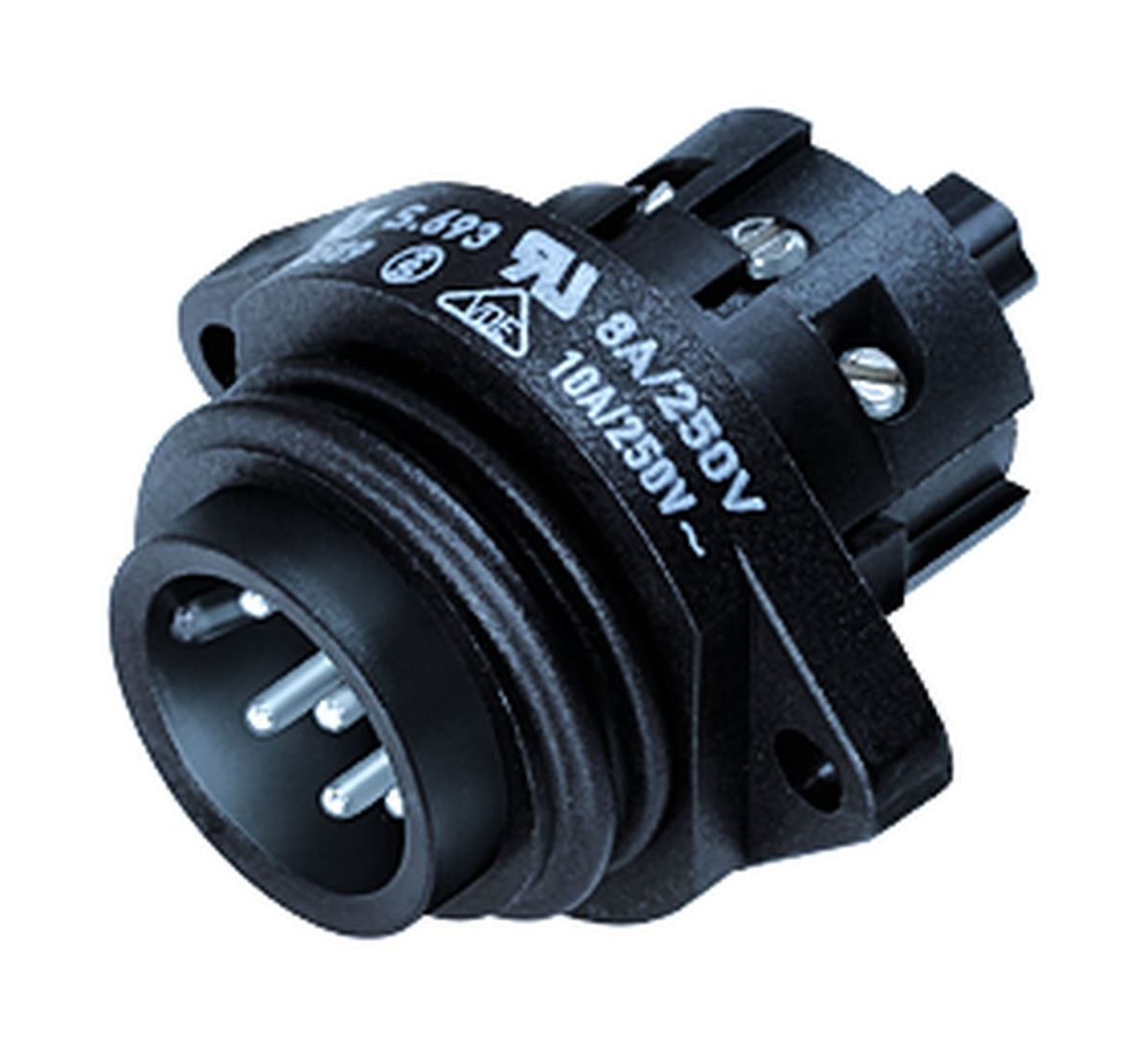

Иллюстрация RD24 Фланцевая заглушка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — Иллюстрация

3D вид RD24 Фланцевая заглушка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — 3D вид

Кривая уменьшения RD24 Фланцевая заглушка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — Кривая уменьшения

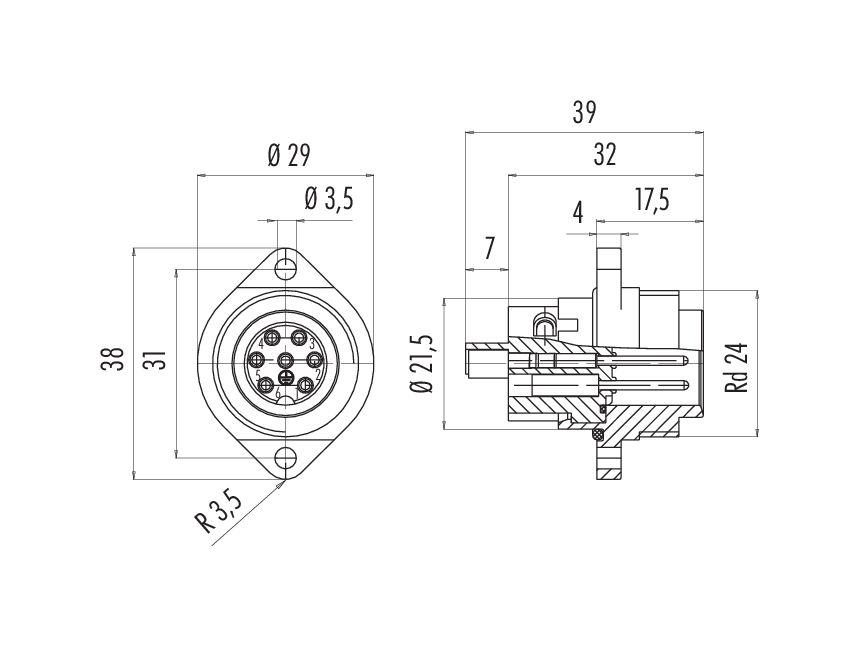

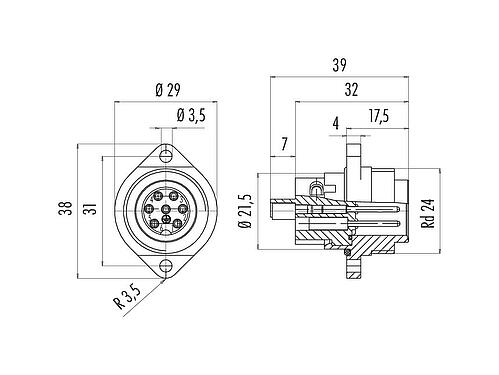

Масштабный чертеж RD24 Фланцевая заглушка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — Масштабный чертеж

образец сборки RD24 Фланцевая заглушка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — образец сборки

Расположение контактов (вставная сторона) RD24 Фланцевая заглушка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — Расположение контактов (вставная сторона)

большеменьше

Номер для заказа	09 4219 00 07 Старый номер изделия: 09 0219 00 07
Конструкция соединителя	Фланцевая заглушка
Версия	Pразъем вилка прямой
Система фиксации разъема	винты
Концевая заделка	винтовая клемма
Степень защиты	IP67
Сечение соединения	макс. 1,50 мм² / AWG 16
Температурный диапазон от/до	-40 °C / 100 °C
Механическая операция	> 500 циклов соединения
Вес (г)	22.07
Номер таможенного тарифа	85369010
Страна происхождения	DE

большеменьше

Номинальное напряжение	250 V
Номинальное импульсное напряжение	4000 V
Номинальный ток	10 A (8 A UL)
Сопротивление изоляции	≥ 10¹⁰ Ω
Степень загрязнения	3
Категория перенапряжения	III
Группа материала	III
Соответствие EMV	не экранированный

большеменьше

Материал корпуса	ПА
Материал тела контакта	ПБТ
Материал контакта	CuZn (латунь)
Покрытие контактов	Ag (серебро)
REACH SVHC	CAS 7439-92-1 (Lead)
Наличие PFAS	fd9197fb-f6c0-4fee-9c34-a75941e93cd9

большеменьше

Approvals	UL, ESTI+, VDE

большеменьше

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Сообщить об ошибке на этой странице

Уведомления о безопасности

Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
