RD24 Фланцевая розетка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление

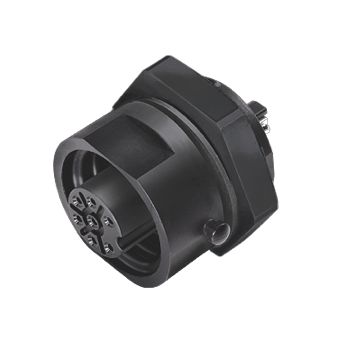

Иллюстрация RD24 Фланцевая розетка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — Иллюстрация

3D вид RD24 Фланцевая розетка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — 3D вид

Кривая уменьшения RD24 Фланцевая розетка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — Кривая уменьшения

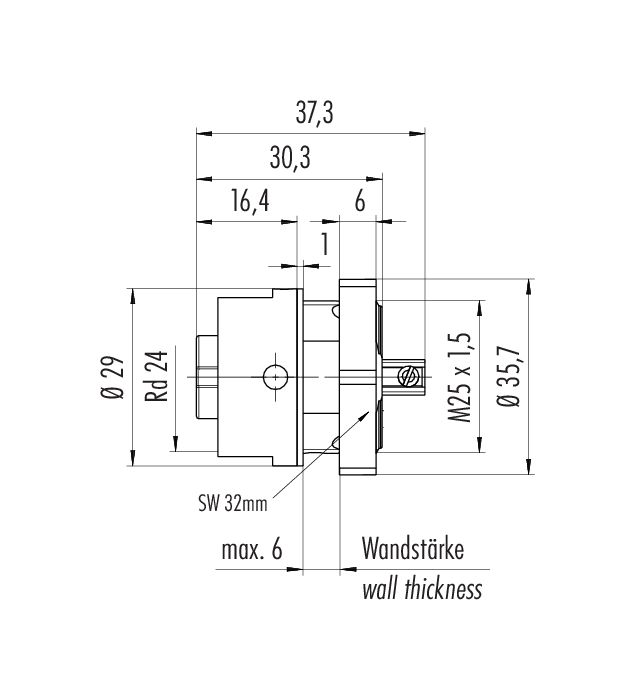

Масштабный чертеж RD24 Фланцевая розетка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — Масштабный чертеж

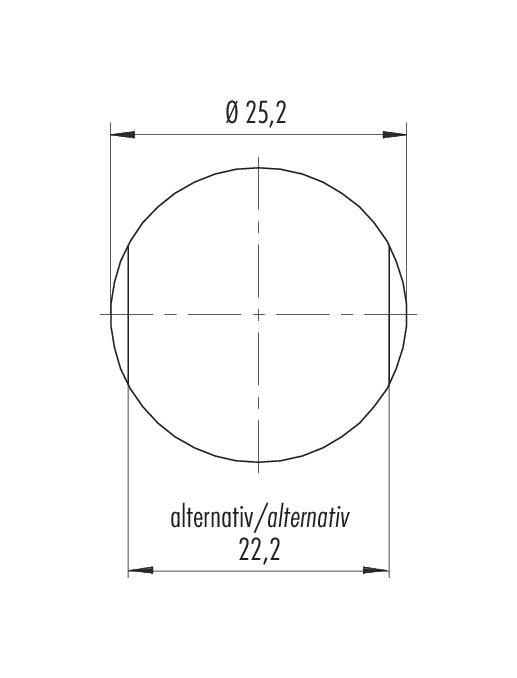

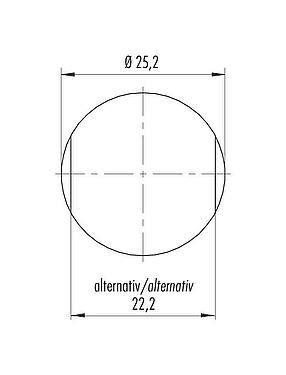

образец сборки RD24 Фланцевая розетка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — образец сборки

Расположение контактов (вставная сторона) RD24 Фланцевая розетка, Количество полюсов: 6+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Фронтальное крепление — Расположение контактов (вставная сторона)

большеменьше

Номер для заказа	09 4220 150 07
Конструкция соединителя	Фланцевая розетка
Версия	Pазъем розетка прямой
Система фиксации разъема	центральный болт
Концевая заделка	винтовая клемма
Степень защиты	IP67
Сечение соединения	макс. 1,50 мм² / AWG 16
Температурный диапазон от/до	-40 °C / 100 °C
Механическая операция	> 500 циклов соединения
Вес (г)	23.89
Номер таможенного тарифа	85369010
Страна происхождения	DE

большеменьше

Номинальное напряжение	250 V
Номинальное импульсное напряжение	4000 V
Номинальный ток	10 A (8 A UL)
Сопротивление изоляции	≥ 10¹⁰ Ω
Степень загрязнения	3
Категория перенапряжения	III
Группа материала	III
Соответствие EMV	не экранированный

большеменьше

Материал тела контакта	ПА
Материал контакта	CuSn (бронза)
Покрытие контактов	Ag (серебро)
REACH SVHC	CAS 7439-92-1 (Lead)
Наличие PFAS	3b78af86-133e-4754-ab9c-58f4b6d7156a

большеменьше

Approvals	UL, ESTI+, VDE

большеменьше

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Сообщить об ошибке на этой странице

Уведомления о безопасности

Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
