Нет заказа: 09 6519 000 12

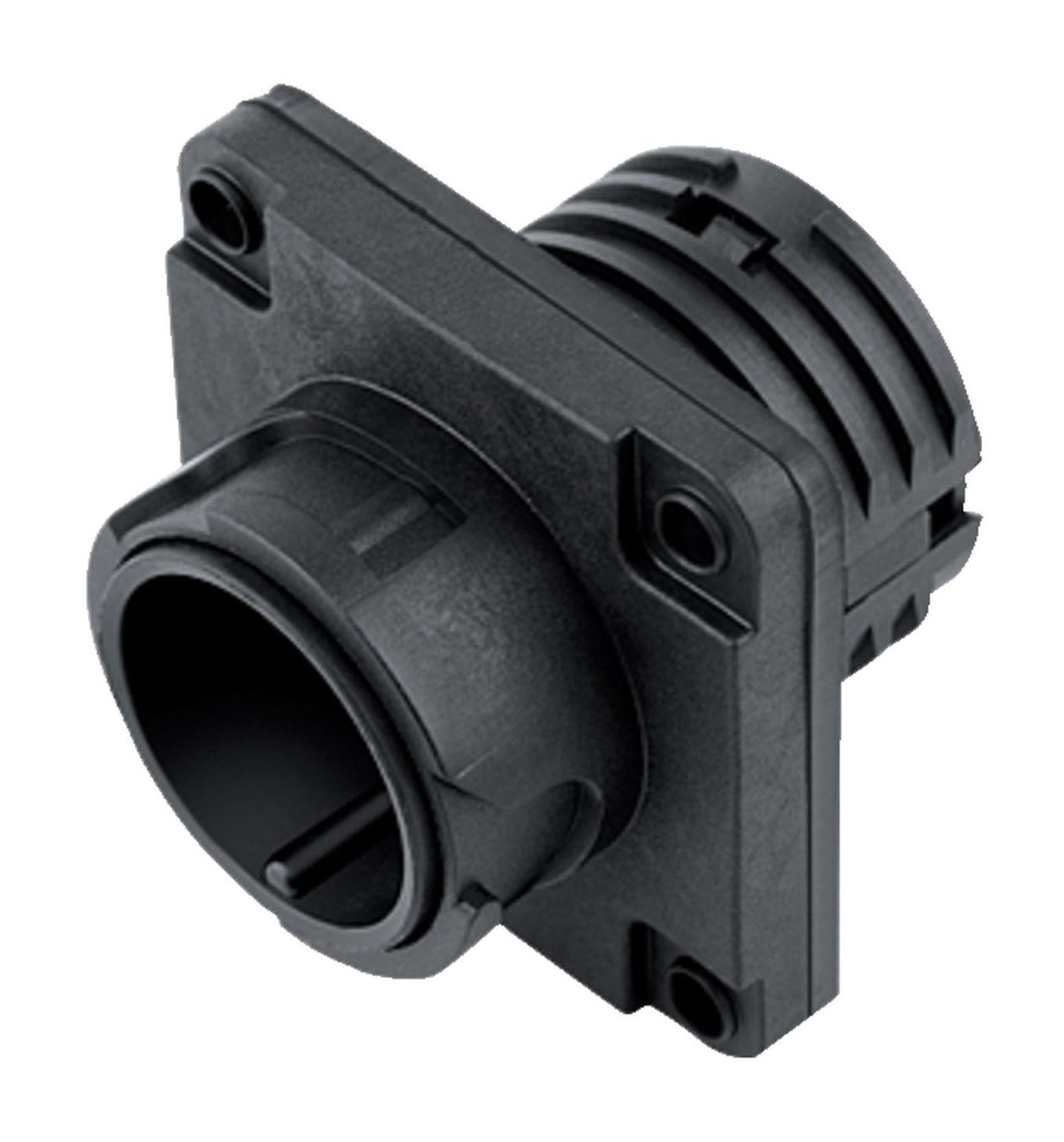

Байонетный Фланцевая заглушка, Количество полюсов: 12, не экранированный, обжим (обжимные контакты заказываются отдельно), IP68/IP69K, UL, VDE
Байонетный HEC, серия 696, Разъем питания
Общие характеристики
большеменьше| Номер для заказа | 09 6519 000 12 |
| Конструкция соединителя | Фланцевая заглушка |
| Версия | Pразъем вилка прямой |
| Система фиксации разъема | Байонетный |
| Концевая заделка | обжим (обжимные контакты заказываются отдельно) |
| Степень защиты | IP68/IP69K |
| Площадь сечения | нажмите здесь для получения дополнительной информации |
| Температурный диапазон от/до | -40 °C / 100 °C |
| Механическая операция | > 500 циклов соединения |
| Вес (г) | 29.00 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 4000 V |
| Номинальный ток | 5,0 A |
| Сопротивление изоляции | > 108 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа материала | I |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал корпуса | ПА |
| Материал тела контакта | ПА |
| Материал контакта | в зависимости от обжимного контакта (аксессуар) |
| Покрытие контактов | в зависимости от обжимного контакта (аксессуар) |
| Фиксирующий материал | ПА |
| REACH SVHC |
None (No pollutants) |
| Номер SCIP | SCIP-number not available |
Авторизация/утверждение
большеменьше| Approvals | UL, VDE |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
