  2. Субминиатюрные разъемы
  3. Snap-in IP67
  4. Защелка Кабельный штекер, Количество полюсов: 4, не экранированный, формовка на кабеле, IP67, PUR, черный, 4 x 0,25 мм², 2 м
Нет заказа: 77 7405 0000 50004-0200

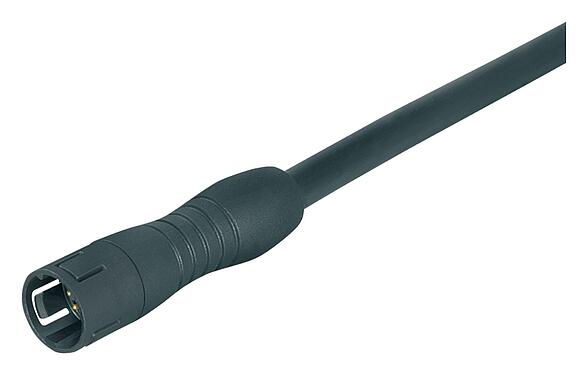

Защелка Кабельный штекер, Количество полюсов: 4, не экранированный, формовка на кабеле, IP67, PUR, черный, 4 x 0,25 мм², 2 м

Защелка IP67, серия 620, Сверхминиатюрные разъемы
Доступные номера контактов
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 77 7405 0000 50004-0200
Внимание
Обратите внимание, что, в связи с переходом со старых номеров заказа на новые, могут быть отклонения технических характеристик. Чтобы узнать об изделии подробнее, пользуйтесь приведенной справа формой «Связаться с клиентской поддержкой».
больше
Конструкция соединителя Кабельный штекер
Длина кабеля 2 м (Стандартные длины 2 м и 5 м. Другие длины поставляются по запросу).
Версия Pразъем вилка прямой
Система фиксации разъема snap-in
Концевая заделка формовка на кабеле
Степень защиты IP67
Площадь сечения 0,25 мм² / AWG 24
Температурный диапазон от/до -25 °C / 70 °C
Механическая операция > 500 циклов соединения
Вес (г) 59.00
Номер таможенного тарифа 85444290
Страна происхождения DE
Номинальное напряжение 125 V
Номинальное импульсное напряжение 1500 V
Номинальный ток 2,5 A
Сопротивление изоляции ≤ 3 мΩ
Степень загрязнения 2
Категория перенапряжения II
Группа материала II
Соответствие EMV не экранированный
Материал корпуса PUR
Материал тела контакта ПА (UL94 V-0) черный
Материал контакта CuZn (латунь)
Покрытие контактов Au (золото)
REACH SVHC CAS 7439-92-1 (Lead)
Номер SCIP e31aed2d-9807-4cbb-aef6-cd8b3f78fd59
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Директива ЕС по низковольтному оборудованию 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Директива по RoHS 2011/65/EU (EN 50581:2012)
Параметры кабеля
большеменьше
Структура кабеля
Диаметр кабеля 4,5 mm
Сечение 4 x 0,25 мм²
материал корпуса PUR
Изолированный с одним выводом PP
Конструкция с одним выводом 32 x 0,10 мм
Цвет кабеля черный
Механические свойства
Радиус сгиба кабель фиксированный 5 x Ø
Радиус сгиба кабель подвижный 10 x Ø
Циклы изгиба > 2 млн
Допустимое ускорение 5 м/с²
Скорость хода 195+5 м/мин
Термические свойства
Температурный диапазон кабель в движении от/до -25 °C / 90 °C
Температурный диапазон кабель фиксированный от/до -40 °C / 90 °C
Прочие характеристики
Без галогена да
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
  4. Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
  5. Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
