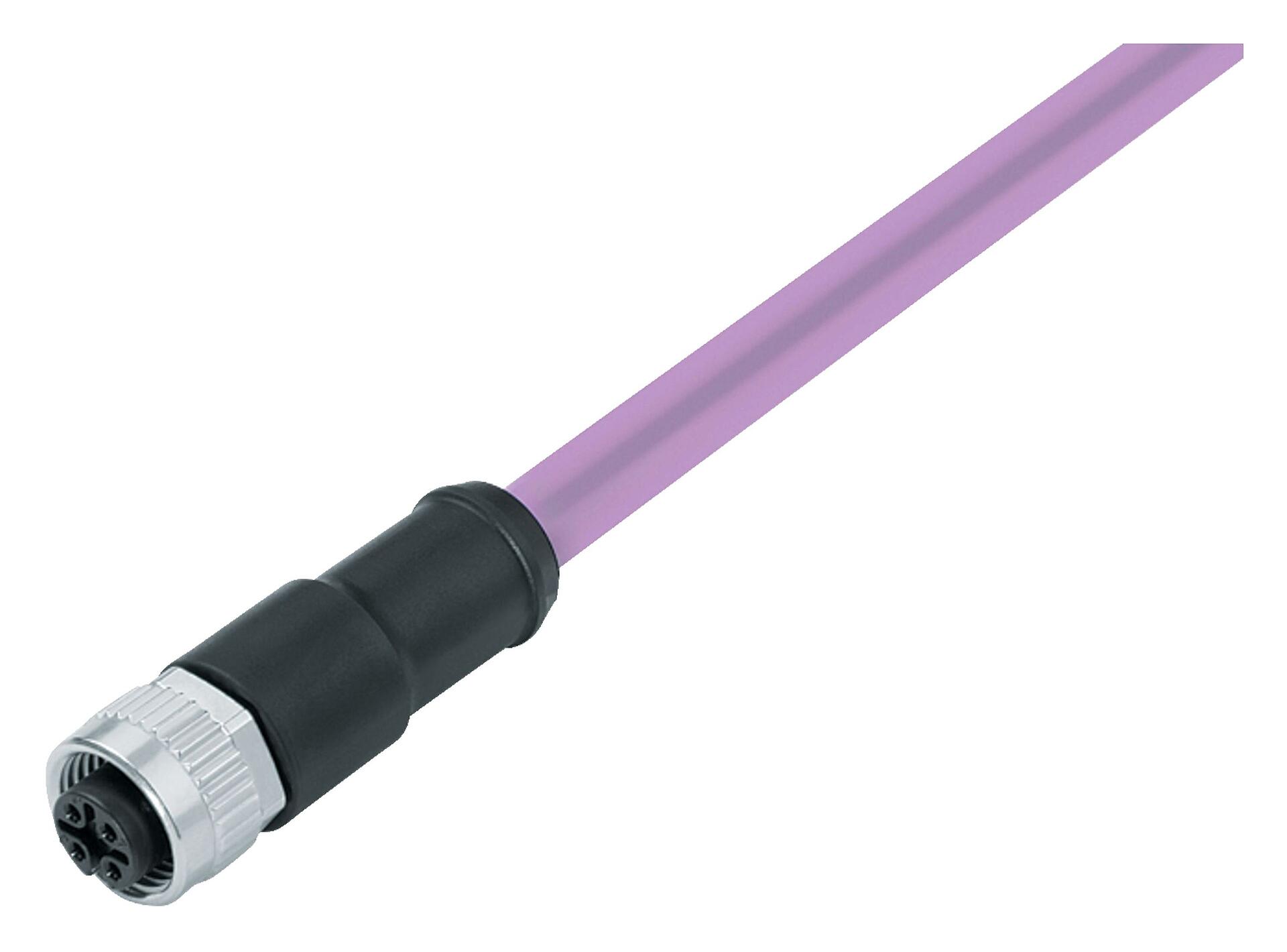

  4. M12 Кабельная розетка, Количество полюсов: 5, экранированный, формовка на кабеле, IP67, UL, CAN-Bus, PUR, фиолетовый, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 10 м
Нет заказа: 77 2530 0000 50705-1000

M12 Кабельная розетка, Количество полюсов: 5, экранированный, формовка на кабеле, IP67, UL, CAN-Bus, PUR, фиолетовый, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 10 м

M12-A, серия 763, Средства автоматизации - датчики и сервоприводы
(Другие длины поставляются по запросу).
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 77 2530 0000 50705-1000
Конструкция соединителя Кабельная розетка
Стандарт типа DIN EN 61076-2-101
Длина кабеля 10 м (Другие длины поставляются по запросу).
Версия Pазъем розетка прямой
Система фиксации разъема винты
Концевая заделка формовка на кабеле
Степень защиты IP67
Площадь сечения 1 x 2 x AWG 22 / 1 x 2 x AWG 24
Температурный диапазон от/до -25 °C / 85 °C
Механическая операция > 100 циклов соединения
Вес (г) 159.00
Номер таможенного тарифа 85444290
Страна происхождения DE
Номинальное напряжение 60 V
Номинальное импульсное напряжение 1500 V
Номинальный ток 4,0 A
Сопротивление изоляции ≥ 1010 Ω
Степень загрязнения 3
Категория перенапряжения II
Группа материала II
Соответствие EMV экранированный
Подключение экрана Экран на штыре 1
Материал корпуса PUR
Материал тела контакта PUR
Материал контакта CuSn (бронза)
Покрытие контактов Au (золото)
Фиксирующий материал Цинк никелированный, литой под давлением
REACH SVHC CAS 7439-92-1 (Lead)
Номер SCIP 0ed1d68d-2444-416c-8f2b-5f5d5f10677b
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Директива ЕС по низковольтному оборудованию 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
Директива по RoHS 2011/65/EU (EN 50581:2012)
Параметры кабеля
большеменьше
Структура кабеля
Тип кабеля CAN-Bus
Диаметр кабеля 7,2 mm
Сечение 1 x 2 x AWG 22 + 1 x 2 x AWG 24
материал корпуса PUR
Изолированный с одним выводом Полиолефины и вспененный полиэтилен.
Конструкция с одним выводом 19 x 0,16 мм / 19 x 0,13 мм
Цвет кабеля фиолетовый
Механические свойства
Радиус сгиба кабель фиксированный 5 x Ø
Радиус сгиба кабель подвижный 10 x Ø
Циклы изгиба 1 млн
Допустимое ускорение макс. 5 м/с²
Термические свойства
Температурный диапазон кабель в движении от/до -20 °C / 80 °C
Температурный диапазон кабель фиксированный от/до -40 °C / 80 °C
Прочие характеристики
Без галогена да
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
  4. Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
  5. Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
