Нет заказа: 99 3368 600 04

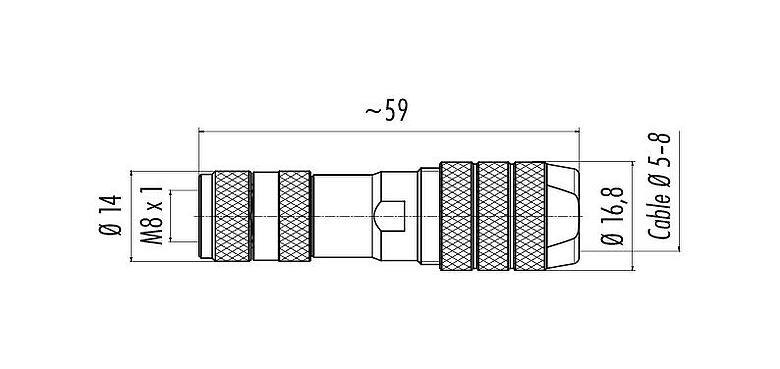

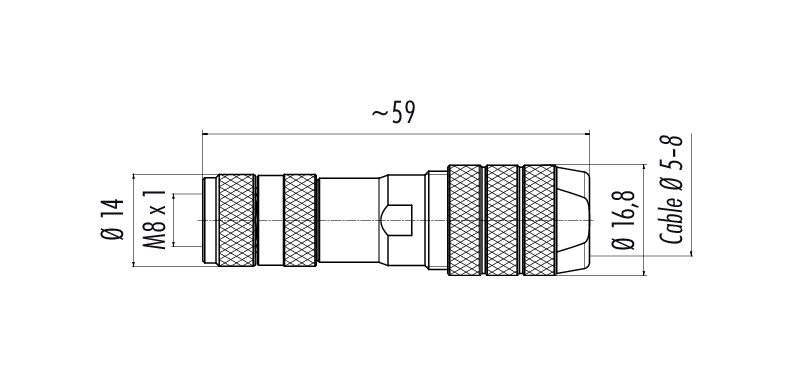

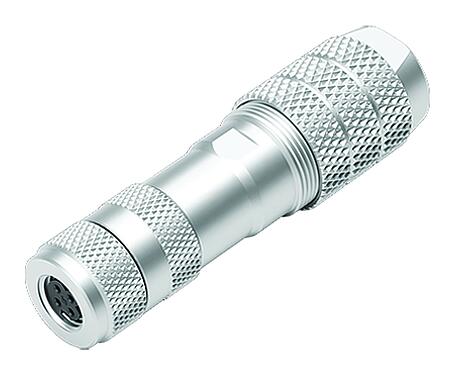

M8 Кабельная розетка, Количество полюсов: 4, 5,0-8,0 мм, экранируемый, винтовая клемма, IP67, M8x1,0
M8-D, серия 818, Средства автоматизации - датчики и сервоприводы
Общие характеристики
большеменьше| Номер для заказа | 99 3368 600 04 |
| Конструкция соединителя | Кабельная розетка |
| Стандарт типа | DIN EN 61076-2-114 |
| Версия | Pазъем розетка прямой |
| Система фиксации разъема | винты |
| Концевая заделка | винтовая клемма |
| Степень защиты | IP67 |
| Площадь сечения | 0,14-0,50 мм² |
| Кабельный вывод | 5,0-8,0 мм |
| Температурный диапазон от/до | -25 °C / 85 °C |
| Механическая операция | > 100 циклов соединения |
| Вес (г) | 15.0 |
| Номер таможенного тарифа | 85444290 |
Электрические параметры
большеменьше| Номинальное напряжение | 63 V |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 4,0 A |
| Сопротивление изоляции | ≥ 108 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | II |
| Группа материала | II |
| Соответствие EMV | экранируемый |
| Подключение экрана | Диафрагменная пружина |
Материал
большеменьше| Материал корпуса | ПА |
| Материал тела контакта | ПА |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Au (золото) |
| Фиксирующий материал | CuZn (латунь) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Уведомления о безопасности
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 40 сНм)затянуть резьбовое кольцо .
