Нет заказа: 77 0654 0649 70505-0500

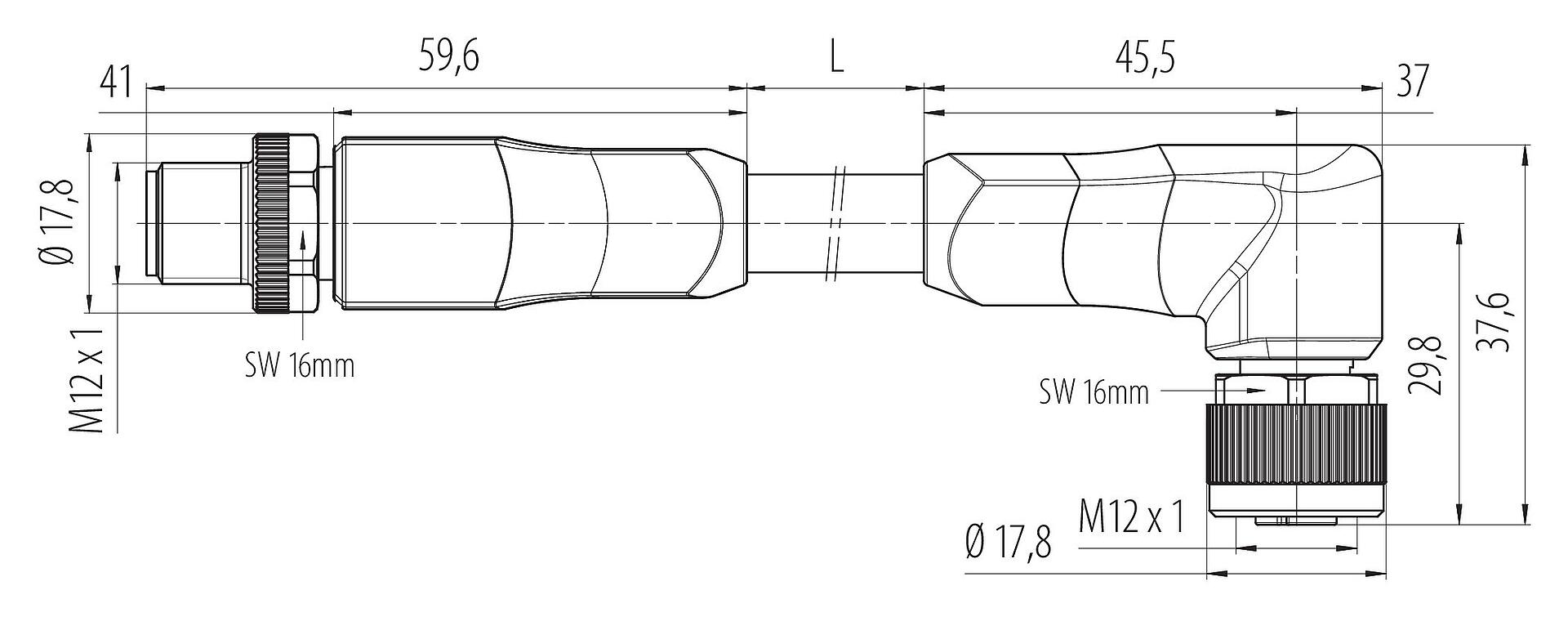

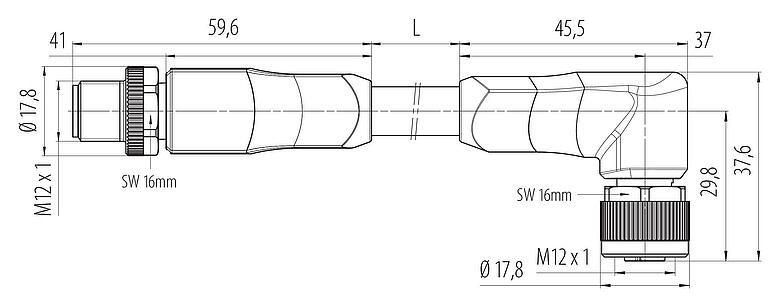

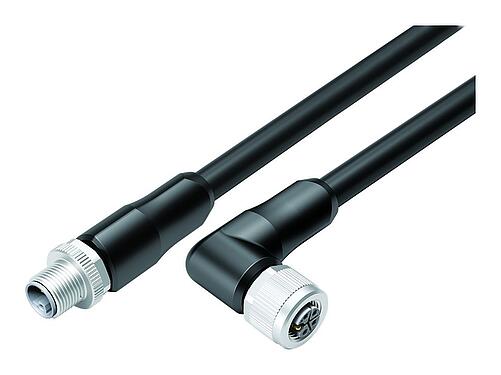

M12 Кабельный штекер - угловая розетка, Количество полюсов: 4+FE, не экранированный, формовка на кабеле, IP68, UL 2238, PUR, черный, 5 x 1.50 мм², 5 м
M12-L, серия 823, Средства автоматизации - подача напряжения и электропитание
Общие характеристики
большеменьше| Номер для заказа | 77 0654 0649 70505-0500 |
| Конструкция соединителя | Кабельный штекер - угловая розетка |
| Кодировка | L-кодированные |
| Длина кабеля | 5 м (Стандартные длины 2 м и 5 м. Другие длины поставляются по запросу). |
| Версия | Соединительные линии |
| Система фиксации разъема | винты |
| Концевая заделка | формовка на кабеле |
| Степень защиты | IP68 |
| Сечение соединения | 1,50 мм² / AWG 16 |
| Температурный диапазон от/до | -40 °C / 90 °C |
| Механическая операция | > 100 циклов соединения |
| Вес (г) | 621.4 |
| Номер таможенного тарифа | 85444290 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 63 V |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 12,0 A |
| Сопротивление изоляции | > 1010 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа материала | I |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал корпуса | ПА |
| Материал тела контакта | ПА |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Au (золото) |
| Фиксирующий материал | CuZn (латунь) |
| REACH SVHC |
None (No pollutants) |
| Наличие PFAS | SCIP-number not available |
Параметры кабеля
большеменьше| Структура кабеля | |
| Диаметр кабеля | 8,1 mm |
| Сечение | 5 x 1.50 мм² |
| материал корпуса | PUR |
| Изолированный с одним выводом | PP |
| Конструкция с одним выводом | 84 x 0,15 мм |
| Цвет кабеля | черный |
| Электрические свойства | |
| Сопротивление проводника | 8 Ω/Km (20°C) |
| Механические свойства | |
| Радиус сгиба кабель фиксированный | мин. 5 x Ø |
| Радиус сгиба кабель подвижный | мин. 10 x Ø |
| Циклы изгиба | > 4 млн |
| Допустимое ускорение | 10 м/с² |
| Ход, по горизонтали | 5 м/с² -> 30 м |
| Ход, по вертикали | 5 м/с² -> 5 м |
| Термические свойства | |
| Температурный диапазон кабель в движении от/до | -30 °C / 90 °C |
| Температурный диапазон кабель фиксированный от/до | -40 °C / 90 °C |
| Прочие характеристики | |
| Без галогена | да |
Авторизация/утверждение
большеменьше| Approvals | UL 2238 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
