Нет заказа: 70 4433 246 04

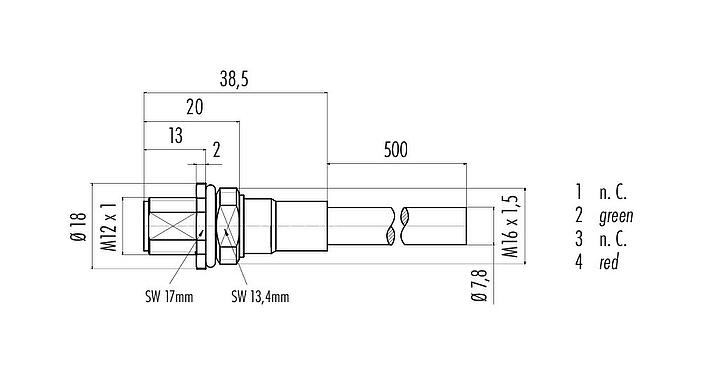

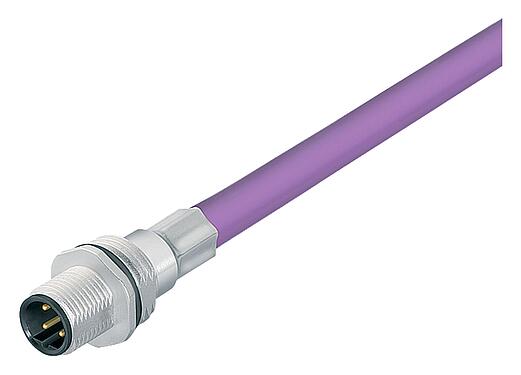

M12 Фланцевая заглушка, Количество полюсов: 2, экранированный, с собранным кабелем, IP68, M16x1,5, Profibus, PUR, фиолетовый, 1 x 2 x 0,25 мм², Фронтальное крепление, 0,5 м
M12-B, серия 766, Средства автоматизации - передача данных
Общие характеристики
большеменьше| Номер для заказа | 70 4433 246 04 |
| Конструкция соединителя | Фланцевая заглушка |
| Стандарт типа | DIN EN 61076-2-101 |
| Кодировка | B-кодированные |
| Длина кабеля | 0,5 м (Другие длины поставляются по запросу). |
| Версия | Pразъем вилка прямой |
| Система фиксации разъема | винты |
| Концевая заделка | с собранным кабелем |
| Степень защиты | IP68 |
| Сечение соединения | 0,25 мм² / AWG 24 |
| Температурный диапазон от/до | -25 °C / 80 °C |
| Механическая операция | > 100 циклов соединения |
| Вес (г) | 45.00 |
| Номер таможенного тарифа | 85444290 |
| Страна происхождения | HU |
Электрические параметры
большеменьше| Номинальное напряжение | 60 V |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 4,0 A |
| Сопротивление изоляции | > 108 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | II |
| Группа материала | II |
| Соответствие EMV | экранированный |
| Подключение экрана | Экранирование на корпусе |
Материал
большеменьше| Материал корпуса | Цинк никелированный, литой под давлением |
| Материал тела контакта | ПА |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Au (золото) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Наличие PFAS | 864414bf-e08f-4581-aa06-6109c004221f |
Параметры кабеля
большеменьше| Структура кабеля | |
| Тип кабеля | Profibus |
| Диаметр кабеля | 7,8 mm |
| Сечение | 1 x 2 x 0,25 мм² |
| материал корпуса | PUR |
| Изолированный с одним выводом | ППЭ |
| Конструкция с одним выводом | 19 x 0,127 мм |
| Цвет кабеля | фиолетовый |
| Прочие характеристики | |
| Без галогена | да |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-03 |
| ETIM 9.0 | EC002638 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
