Нет заказа: 99 3732 401 04

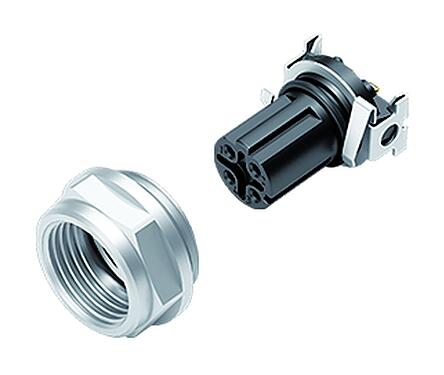

M12 Фланцевая розетка, Количество полюсов: 4, экранируемый, SMT, IP67
M12-D, серия 876, Средства автоматизации - передача данных
Общие характеристики
большеменьше| Номер для заказа | 99 3732 401 04 |
| Конструкция соединителя | Фланцевая розетка |
| Стандарт типа | DIN EN 61076-2-101 |
| Версия | Pазъем розетка прямой |
| Система фиксации разъема | винты |
| Концевая заделка | SMT |
| Степень защиты | IP67 |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 100 циклов соединения |
| Высота установки | 9 |
| Вес (г) | 7.45 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 2500 V |
| Номинальный ток | 4,0 A |
| Сопротивление изоляции | > 108 Ω |
| Степень загрязнения | 3 |
| Скорость передачи | CAT 5 |
| Группа материала | III |
| Соответствие EMV | экранируемый |
| Подключение экрана | Экранирующая пластина |
| Напряжение | 250 V DC |
Материал
большеменьше| Материал корпуса | CuZn (никелированная латунь) |
| Материал тела контакта | LCP |
| Материал контакта | CuSn (бронза) |
| Покрытие контактов | Au (золото) |
| Фиксирующий материал | CuZn (латунь) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | a86a94f9-9b70-4a2b-ae1f-99cf1cb90070 |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 50 сНм)затянуть резьбовое кольцо .
