Tilauksen numero: 76 2832 0111 00005-0200

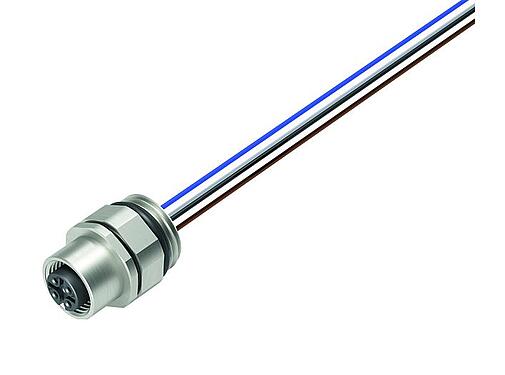

M12 Laippapistorasia, Napojen määrä: 5, suojaamaton, punokset, IP68/IP69K, UL 2238, M16x1,5, Etukiinnitys, Ruostumaton teräs, asennettava
M12-A, Sarja 763, Automaatiotekniikka – sensoriikka ja toimilaitetekniikka
3D-näkymä(Klikkaa aktivoidaksesi)
Yleiset ominaisuudet
mehrweniger| Ordernummer | 76 2832 0111 00005-0200 |
| Anslutningsdesign | Laippapistorasia |
| Tyyppistandardi | DIN EN 61076-2-101 |
| Koodaus | A-koodattu |
| Yksisäikeisen pituus | 0,2 m (Vakiona 0,2 m. Muita pituuksia on saatavana pyynnöstä). |
| Versio | Liitin naaras suora |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | punokset |
| Typ av skydd | IP68/IP69K |
| Liitännän poikkileikkaus | 0,25 mm² / AWG 24 |
| Begränsa temperaturen från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 100 liitäntäsykliä |
| Vikt (gr) | 19.90 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | DE |
Sähköiset ominaisuudet
mehrweniger| Märkspänning | 60 V |
| Märkd impulsspänning | 1500 V |
| Märkström | 4 A (3 A UL) |
| Isoleringsmotstånd | > 108 Ω |
| Grad | 3 |
| Gruppen isolerande material | III |
| EMC lämplighet | suojaamaton |
Materiaalit
mehrweniger| Materialbostäder | Ruostumaton teräs |
| Material Kontakt kropp | PA musta |
| Materialkontakt | CuSn (pronssi) |
| Kontaktyta | Au (kulta) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS-yhdisteiden esiintyminen | 7151bbde-ae93-4468-9a47-c123b106a77d |
Auktoriserings / godkännanden
mehrweniger| Hyväksynnät | UL 2238 |
Luokitukset
mehrweniger| ETIM 9.0 | EC003570 |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
- Käyttäjän on toteutettava asianmukaiset turvatoimet sen varmistamiseksi, ettei liitintä voi vahingossa irrottaa. Lisäksi käyttäjän on varmistettava, että kaapeli on kiinnitetty asianmukaisesti.
