Tilauksen numero: 77 0670 0000 50505-0200
M12 Kaapelirasia, Napojen määrä: 4+PE, suojaamaton, suihkutettu kaapelille, IP68, PUR, musta, 5 x 2,50 mm², UL valmisteilla, 2 m
M12-K, Sarja 824, Automaatiotekniikka - jännitteensyöttö ja tehonsyöttö

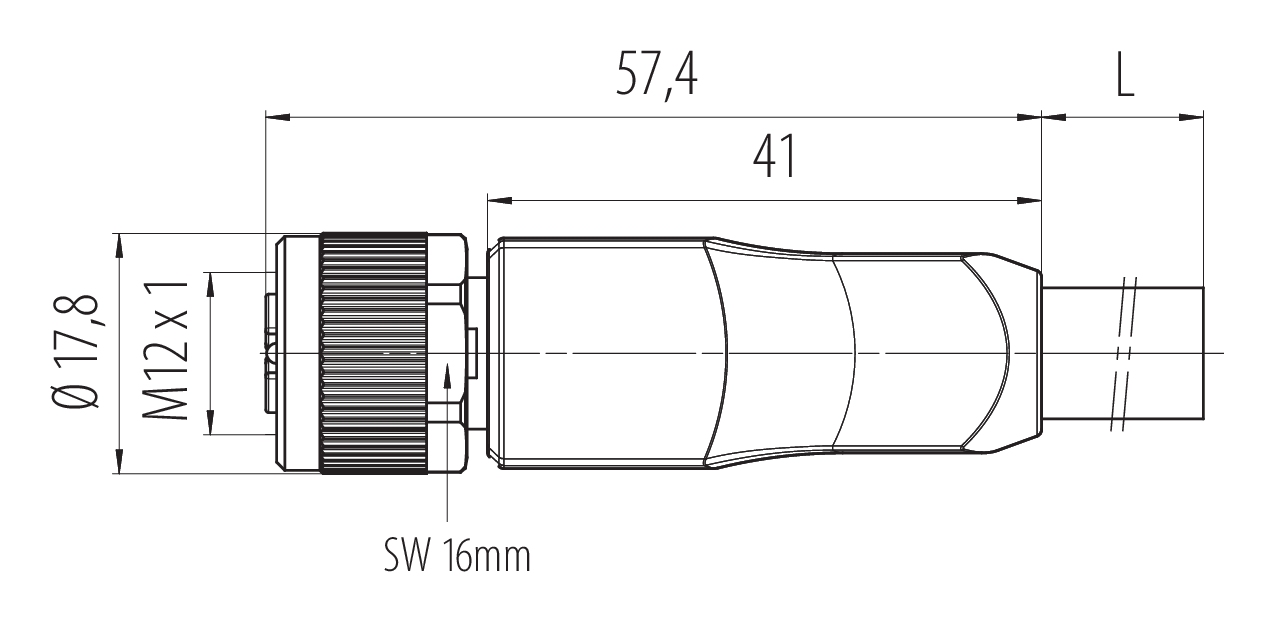

General features
mehrweniger| Ordernummer | 77 0670 0000 50505-0200 |
| Anslutningsdesign | Kaapelirasia |
| Kaapelin pituus | 2 m (Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä) |
| Versio | Liitin naaras suora |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | suihkutettu kaapelille |
| Typ av skydd | IP68 |
| Tvärsnitt för anslutning | 2,50 mm² / AWG 14 |
| Begränsa temperaturen från / till | -40 °C / 90 °C |
| Mekanisk livslängd | > 100 liitäntäsykliä |
| Zusätzliche Informationen | UL valmisteilla |
| Vikt (gr) | 0.00 |
| Tulltaxenummer | 85444290 |
| Alkuperämaa | DE |
Electrical parameters
mehrweniger| Märkspänning | 630 V |
| Märkd impulsspänning | 6000 V |
| Märkström | 16,0 A |
| Isoleringsmotstånd | > 1010 Ω |
| Grad | 3 |
| Överspänningskategori | III |
| Gruppen isolerande material | I |
| EMC lämplighet | suojaamaton |
Material
mehrweniger| Materialbostäder | PA |
| Material Kontakt kropp | PA |
| Materialkontakt | CuZn (messinki) |
| Kontaktyta | Au (kulta) |
| Lukitusmateriaali | CuZn (messinki) |
| REACH SVHC |
None (No pollutants) |
| SCIP-numero | SCIP-number not available |
Cable data
mehrweniger| Kaapelin rakenne | |
| Kabeldiameter | 9,7 mm |
| Poikkileikkaus | 5 x 2,50 mm² |
| Pälsmaterial | PUR |
| Isoleringssträng | PP |
| Tråduppbyggnad | 141 x 0,15 mm |
| Kabelfärg | musta |
| Sähköiset ominaisuudet | |
| Ledarmotstånd | 8 Ω/Km (20°C) |
| Mekaaniset ominaisuudet | |
| Böjradiekabel fast | min. 5 x Ø |
| Böjd radiekabel flyttas | min. 10 x Ø |
| Böjningscykler | > 4 miljoonaa |
| Tillåten acceleration | 10 m/s² |
| Resa horisontellt | 5 m/s² -> 5 m |
| Resa vertikalt | 5 m/s² -> 5 m |
| Lämpöominaisuudet | |
| Temperaturområdeskabeln flyttas från / till | -30 °C / 90 °C |
| Temperaturområdeskabel fast från / till | -50 °C / 90 °C |
| Muut ominaisuudet | |
| Halogeeniton | kyllä |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
- Jos kaapeliliittimissä on metallinen kierrerengas, on ehdottomasti varmistettava, että liitin on yhteydessä laiteliittimen PE-suojakoskettimeen. Kaapeleiden liittäminen sellaisten laiteliittimien välille, joita ei ole kytketty PE-koskettimeen, ei ole sallittua. Käyttäjän on varmistettava, että suojamaadoitusjohdin on jatkuvasti kytketty.
