Đặt hàng không: 99 1536 820 05

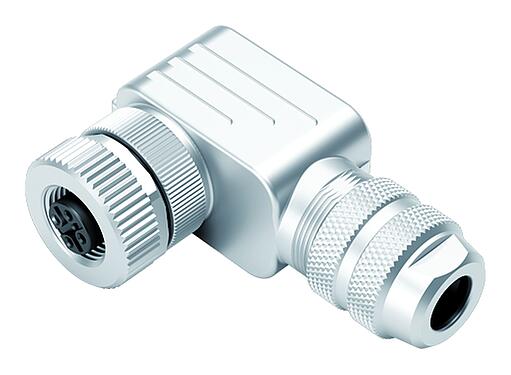

M12 Ổ cắm bẻ góc, Số lượng cực : 5, 6,0-8,0mm, có thể che chắn, kẹp lồng, IP67
M12-B, series 715, Công nghệ tự động hóa - truyền dữ liệu và cung cấp điện
Các tính năng chung
thêmít hơnSố đặt hàng | 99 1536 820 05 |
Thiết kếđầu nối | Ổ cắm bẻ góc |
Tiêu chuẩn thiết kế | DIN EN 61076-2-101 |
Phiên bản | Đầu nối đầu cắm cái góc |
Đầu nối hệ thống khóa | vít |
Chấm dứt | kẹp lồng |
Mức độ bảo vệ | IP67 |
Diện tích mặt cắt ngang | tối đa 0,50mm² / AWG 20 |
Ổ cắm cáp | 6,0-8,0mm |

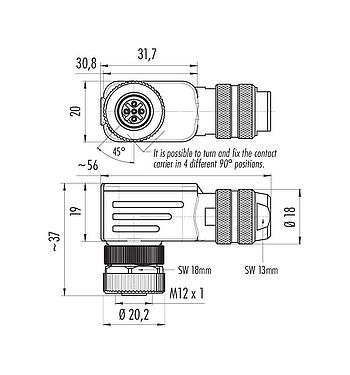

Độ xoắn | 90° (4 tùy chọn mã hóa) |
Phạm vi nhiệt độ từ/đến | -40 °C / 85°C |
Vận hành cơ học | > 100 chu kỳ kết nối |
Trọng lượng (gr) | 67.00 |
Số thuế hải quan | 85369010 |
Nước xuất xứ | DE |
Thông số điện
thêmít hơnĐiện áp định mức | 60V |
Điện áp xung định mức | 1500V |
Dòng định mức (40 ° C) | 4,0A |
Điện trở cách điện | ≥ 1010 Ω |
Mức độ ô nhiễm | 3 |
Danh mục quá áp | II |
Nhóm vật liệu | III |
Tuân thủ EMV | có thể che chắn |
Kết nối tấm chắn | Vòng chống nhiễu |
Chất liệu
thêmít hơnChất liệu của vỏ bọc | kẽm đúc mạ niken |
Vật liệu của phần tiếp xúc | PA |
Chất liệu tiếp xúc | CuSn (đồng) |
Mạ tiếp xúc | Au (vàng) |
Vật liệu khóa | Kẽm đúc mạ niken |
REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
Số SCIP | b8cdbb85-352b-4ad6-b150-298f52b70360 |
Phân loại
thêmít hơneCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
Tuyên bố tuân thủ
thêmít hơnChỉ thị điện áp thấp | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Thông báo bảo mật
- Các đầu nối đã được phát triển cho các lĩnh vực ứng dụng trong xây dựng nhà máy, điều khiển và thiết bị điện. Người dùng có trách nhiệm kiểm tra xem các đầu nối có thể được sử dụng trong các lĩnh vực ứng dụng khác hay không.
- Các đầu nối có cấp bảo vệ IP67 và IP68 không thích hợp để sử dụng dưới nước. Khi sử dụng ngoài trời, các đầu nối phải được bảo vệ riêng để chống ăn mòn. Để biết thêm thông tin về các lớp bảo vệ IP, hãy xem trung tâm tải xuống "Thông tin kỹ thuật".
- Để khóa đầu nối cáp với đầu nối thiết bị, vòng ren được siết chặt "chặt tay" (khoảng 60cNm).
