Đặt hàng không: 79 9724 050 08

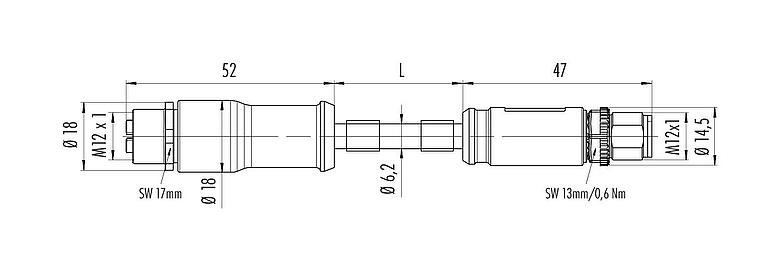

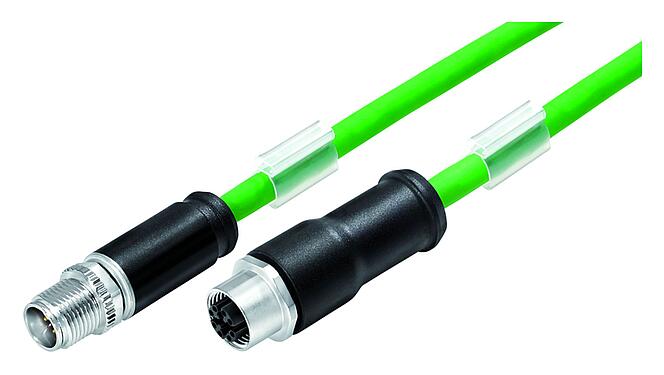

M12 Cáp kết nối phích cắm cáp - ổ cắm cáp, Số lượng cực : 8, có chống nhiễu, ép phun vào dây cáp, IP67, UL, PUR, màu xanh lá, AWG 26/7, 5m
M12-X, series 876, Công nghệ tự động hóa - truyền dữ liệu và cung cấp điện
Chế độ xem 3D(Bấm để kích hoạt)
Các tính năng chung
thêmít hơn| Số đặt hàng | 79 9724 050 08 |
| Thiết kếđầu nối | Cáp kết nối phích cắm cáp - ổ cắm cáp |
| Tiêu chuẩn thiết kế | DIN EN 61076-2-109 |
| Mã hoá | Mã hóa X |
| Chiều dài cáp | 5m (Có thể có độ dài khác theo yêu cầu.) |
| Phiên bản | Cáp kết nối |
| Đầu nối hệ thống khóa | vít |
| Chấm dứt | ép phun vào dây cáp |
| Mức độ bảo vệ | IP67 |
| Mặt cắt kết nối | 0,14mm² / AWG 26/7 |
| Phạm vi nhiệt độ từ/đến | -40 °C / 85 °C |
| Vận hành cơ học | > 100 chu kỳ kết nối |
| Trọng lượng (gr) | 252.00 |
| Số thuế hải quan | 85444290 |
| Nước xuất xứ | DE |
Thông số điện
thêmít hơn| Điện áp định mức | 50V (AC)/60V (DC) |
| Dòng định mức (40 ° C) | 0,5A |
| Điện trở cách điện | > 108 Ω |
| Mức độ ô nhiễm | 3 |
| Tốc độ truyền | CAT 6A |
| Danh mục quá áp | II |
| Nhóm vật liệu | II |
| Tuân thủ EMV | có chống nhiễu |
| Kết nối tấm chắn | Che chắn cho vòng ren |
Chất liệu
thêmít hơn| Chất liệu của vỏ bọc | PUR |
| Vật liệu của phần tiếp xúc | PA |
| Chất liệu tiếp xúc | CuZn (đồng thau)/CuSn (đồng) |
| Mạ tiếp xúc | Au (vàng) |
| Vật liệu khóa | Kẽm đúc mạ niken |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS hiện tại | 88b05817-6724-4664-808a-162d9b489a2b |
Dữ liệu cáp
thêmít hơn| Cấu trúc của cáp | |
| Đường kính cáp | 6,2 mm |
| Mặt cắt ngang | AWG 26/7 |
| chất liệu vỏ bọc | PUR |
| Cách điện đơn dẫn | PE |
| Cấu trúc dẫn đơn | 8x0,14mm |
| Màu cáp | màu xanh lá |
| Đặc tính cơ học | |
| Bán kính uốn cáp cố định | ≥ 8xØ |
| Đặc tính nhiệt | |
| Cáp dải nhiệt độ di chuyển từ/đến | -10 °C / 60°C |
| Cáp dải nhiệt độ cố định từ/đến | -40 °C / 85 °C |
| Các tính năng khác | |
| Không có Halogen | có |
Ủy quyền/phê duyệt
thêmít hơn| Approvals | UL |
Phân loại
thêmít hơn| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Tuyên bố tuân thủ
thêmít hơn| Chỉ thị về điện áp thấp | 2011/65/EU (EN 50581:2012) |
| Chỉ thị RoHS | 2011/65/EU (EN 50581:2012) |
Thông báo bảo mật
- Đầu nối không được lắp vào hoặc ngắt kết nối khi chịu tải. Không tuân thủ hướng dẫn và sử dụng không đúng cách có thế dẫn đến hư hỏng
- Các đầu nối đã được phát triển cho các lĩnh vực ứng dụng trong xây dựng nhà máy, điều khiển và thiết bị điện. Người dùng có trách nhiệm kiểm tra xem các đầu nối có thể được sử dụng trong các lĩnh vực ứng dụng khác hay không.
- Các đầu nối phích cắm được sử dụng trong mạch điện có điện áp tiếp xúc nguy hiểm chỉ được lắp đặt và sử dụng dưới sự giám sát của những người đã được đào tạo về kỹ thuật điện, có hiểu biết về các quy định và tiêu chuẩn hiện hành.
- Người dùng phải thực hiện các biện pháp phòng ngừa an toàn phù hợp để tránh trường hợp vô tình ngắt kết nối.
- Các đầu nối có cấp bảo vệ IP67 và IP68 không thích hợp để sử dụng dưới nước. Khi sử dụng ngoài trời, các đầu nối phải được bảo vệ riêng để chống ăn mòn. Để biết thêm thông tin về các lớp bảo vệ IP, hãy xem trung tâm tải xuống "Thông tin kỹ thuật".
- Vui Lòng Lưu Ý Mức Độ Ô Nhiễm Và Loại Quá Áp. Để Biết Thêm Thông Tin, Hãy Xem Trung Tâm Tải Xuống "Thông Tin kỹ thuật".
