Automatizační technika - napětí a napájení
Filtrování produktů
Typ konektoru
Typ konektoru lze použít k rozlišení našich výrobků pro instalaci do krytu zařízení od kabelových částí.Typ konektoru popisuje rozdíl mezi konektory, které se montují na pouzdra, a konektory, které se montují na kabely.
Pohlaví
Konektor se skládá ze samčí části (kolíku) a samičí části (zásuvky). V závislosti na provedení je samčí nebo samičí část buď trvale instalována, nebo je umístěna na konci kabelu.
Číslo pólu
Udává počet kontaktů, které konektor má.
Provedení
Volba verze umožňuje definovat určité technické specifikace - například typ kabelového vývodu nebo velikost.
Zámek
Zámkový systém popisuje způsob spojení kolíkových a zásuvkových prvků.
Jmenovité napětí
Jmenovité napětí je elektrické napětí přiřazené konektoru.
Jmenovitý proud
Jmenovitý proud je elektrický proud, který je konektoru přiřazen.
Stupeň ochrany
Stupně ochrany podle IEC60529 se vztahují na různé předměty a poskytují informace o ochraně proti vniknutí vody a pevných látek, jako je prach.
EMV
Elektromagnetická kompatibilita (EMC) znamená, že konektor je stíněný nebo stínitelný. To se vyžaduje v případech, kdy je nutné chránit signály nebo data vedená konektorem a také chránit externí zařízení před rušením způsobeným elektromagnetickými vlivy.
Materiál pouzdra
Konektory se vyrábějí z různých materiálů v závislosti na aplikaci nebo požadavcích. Pro naše výrobky nabízíme kovová a plastová pouzdra.
Kódování
Prvky konektoru, kolík a zásuvka, musí být před uzamčením vzájemně vyrovnány (kódování). Tím se zabrání chybnému párování.
Ukončení
Typ zakončení určuje způsob připojení kabelů, jednotlivých vodičů nebo desek plošných spojů ke konektoru.
Schválení
Naše výrobky mají různá schválení, která si můžete předem vybrat zde.
Typ kabelu
Výběrem typu kabelu lze provést předvolbu pro příslušnou aplikaci.
Typ pláště kabelu
Materiál pláště kabelu. Kabely PUR, TPE, TMPU nebo TPE-U mají různé technické vlastnosti.
Barva kabelu
Barva pláště kabelu.
Délka kabelu
Naše položky s lisovanými nebo předem smontovanými kabely mají různé délky kabelů. Popisuje délku kabelu od konce konektoru. Pokud požadovaná délka kabelu není uvedena, obraťte se na naše prodejní oddělení.
Uzamykací materiál
V závislosti na technických požadavcích nebo výkonnostních údajích konektoru je uzamykací mechanismus vyroben z plastu nebo kovu.
Zobrazit produkty
  1. Produkty
  2. Automatizační technika - napětí a napájení
  3. M12-T

Kódované konektory M12-T - Automatizační technika

Série jako PDF (2 MB)
Příslušenství jako PDF (578 KB)

Konektory řady 813 se šroubovým zajištěním podle normy DIN EN 61076-2-111 mají kód T pro stejnosměrné aplikace. Verze s kódem T mají 4 kontakty se jmenovitým proudem 12 A při 63 V DC. Přímé a úhlové kabelové konektory mají šroubové připojení, ale jsou k dispozici také s lisovaným kabelem. Přírubové konektory mají ponorné pájecí připojení, ale také laněné vodiče.

M12-Power (S, K, T, L) | Connectors for power applications
sledujte nyní na YouTube
Automatizační technika - napětí a napájení--Zástrčka kabelu_813_1_KS_Power_u
77 0629 0000 50704-0200
M12 Zástrčka kabelu, : 4, nestíněný, vylisované na kabelu, IP68, PUR, černá, 4 x 1,50 mm², 2 m
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Zástrčka kabelu_813_1_KS_Power_u
77 0629 0000 50704-0500
M12 Zástrčka kabelu, : 4, nestíněný, vylisované na kabelu, IP68, PUR, černá, 4 x 1,50 mm², 5 m
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Kabelová box_813_2_KD_Power_u
77 0630 0000 50704-0200
M12 Kabelová box, : 4, nestíněný, vylisované na kabelu, IP68, PUR, černá, 4 x 1,50 mm², 2 m
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Kabelová box_813_2_KD_Power_u
77 0630 0000 50704-0500
M12 Kabelová box, : 4, nestíněný, vylisované na kabelu, IP68, PUR, černá, 4 x 1,50 mm², 5 m
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Čtvercová přírubová zátka_813_3_FS_Vierkant
09 0631 070 04
M12 Čtvercová přírubová zátka, : 4, nestíněný, Splétané vodiče, IP40, UL
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Čtvercová přírubová zásuvka_813_4_FD_Vierkant
09 0632 070 04
M12 Čtvercová přírubová zásuvka, : 4, nestíněný, Splétané vodiče, IP40, UL
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Úhlová zástrčka_813_1_WS_Power_u
77 0627 0000 50704-0200
M12 Úhlová zástrčka, : 4, nestíněný, vylisované na kabelu, IP68, PUR, černá, 4 x 1,50 mm², 2 m
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Úhlová zástrčka_813_1_WS_Power_u
77 0627 0000 50704-0500
M12 Úhlová zástrčka, : 4, nestíněný, vylisované na kabelu, IP68, PUR, černá, 4 x 1,50 mm², 5 m
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Úhlový box_813_2_WD_Power_u
77 0634 0000 50704-0200
M12 Úhlový box, : 4, nestíněný, vylisované na kabelu, IP68, PUR, černá, 4 x 1,50 mm², 2 m
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Úhlový box_813_2_WD_Power_u
77 0634 0000 50704-0500
M12 Úhlový box, : 4, nestíněný, vylisované na kabelu, IP68, PUR, černá, 4 x 1,50 mm², 5 m
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily

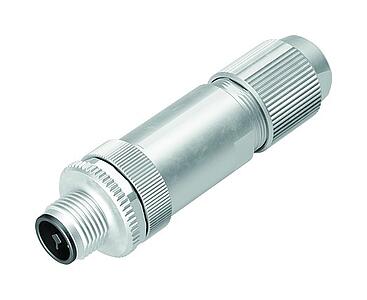

Automatizační technika - napětí a napájení--Zástrčka kabelu_813_1_KS_DC
99 0629 19 04
M12 Zástrčka kabelu, : 4, 8,0-10,0 mm, nestíněný, šroubovací svorka, IP67, UL, VDE
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
Automatizační technika - napětí a napájení--Úhlová zástrčka_813_1_WS_DC
99 0629 58 04
M12 Úhlová zástrčka, : 4, 8,0-10,0 mm, nestíněný, šroubovací svorka, IP67, UL, VDE
M12-T, Série 813, Automatizační technika - napětí a napájení
Detaily
