Miniaturní konektory
Filtrování produktů
Typ konektoru
Typ konektoru lze použít k rozlišení našich výrobků pro instalaci do krytu zařízení od kabelových částí.Typ konektoru popisuje rozdíl mezi konektory, které se montují na pouzdra, a konektory, které se montují na kabely.
Číslo pólu
Udává počet kontaktů, které konektor má.
Pohlaví
Konektor se skládá ze samčí části (kolíku) a samičí části (zásuvky). V závislosti na provedení je samčí nebo samičí část buď trvale instalována, nebo je umístěna na konci kabelu.
Provedení
Volba verze umožňuje definovat určité technické specifikace - například typ kabelového vývodu nebo velikost.
Zámek
Zámkový systém popisuje způsob spojení kolíkových a zásuvkových prvků.
Ukončení
Typ zakončení určuje způsob připojení kabelů, jednotlivých vodičů nebo desek plošných spojů ke konektoru.
Kódování
Prvky konektoru, kolík a zásuvka, musí být před uzamčením vzájemně vyrovnány (kódování). Tím se zabrání chybnému párování.
EMV
Elektromagnetická kompatibilita (EMC) znamená, že konektor je stíněný nebo stínitelný. To se vyžaduje v případech, kdy je nutné chránit signály nebo data vedená konektorem a také chránit externí zařízení před rušením způsobeným elektromagnetickými vlivy.
Stupeň ochrany
Stupně ochrany podle IEC60529 se vztahují na různé předměty a poskytují informace o ochraně proti vniknutí vody a pevných látek, jako je prach.
Materiál pouzdra
Konektory se vyrábějí z různých materiálů v závislosti na aplikaci nebo požadavcích. Pro naše výrobky nabízíme kovová a plastová pouzdra.
Jmenovitý proud
Jmenovitý proud je elektrický proud, který je konektoru přiřazen.
Jmenovité napětí
Jmenovité napětí je elektrické napětí přiřazené konektoru.
Průmysl
The most important sectors recommended for the requirements, standards and typical applications of the corresponding binder articles.
Orientace montáže
The mounting orientation for flange connectors defines the side from which an item can be mounted.
Montážní závit
There are different thread sizes for the device-side connection, depending on the design. These are available in different variants.
Průřez přípojky
The connection cross-section defines the possible size of a stranded wire on a contact in the flange or field attachable connector. Cross-sections from 0.08mm² to 6.0mm² are possible here. Since various industry are also using wires according to the American Wire Gauge (AWG), both units are reflected.
Výstup kabelu
Field attachable connectors can be assembled with different cables. The cable aperture indicates the possible cable diameters that can be used on an article.
Zobrazit produkty
  1. Produkty
  2. Miniaturní konektory
  3. M16-X

Miniaturní konektor M16 s kódem X

Série jako PDF (598 KB)
Příslušenství jako PDF (148 KB)

X-kódované konektory M16 řady 415 od společnosti Binder zvládnou přenos dat rychlostí až úctyhodných 10 Gb/s. Řada s 8 kontakty zahrnuje kabelovou zástrčku a kabelovou zásuvku a také přírubovou zásuvku pro čelní připojení. Při zapojení mají krytí IP67. Jsou k dispozici s ponorným pájením nebo připojením s izolačním posunem.

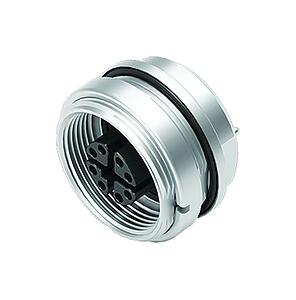

Automatizační technika - Přenos dat--Přírubová zásuvka_415-X_4_FD
99 4174 90 08
M16 Přírubová zásuvka, : 8, stínitelné, THR, IP67, M18x0,75, Montáž na zadní stěnu
M16-X, Série 415, Miniaturní konektory
Detaily

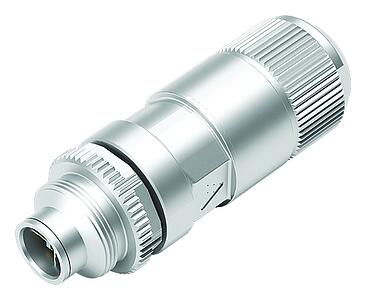

Automatizační technika - Přenos dat--Zástrčka kabelu_415-X_1_KS
99 4171 00 08
M16 Zástrčka kabelu, : 8, 5,5-9,0 mm, stínitelné, IDC, IP67
M16-X, Série 415, Miniaturní konektory
Detaily

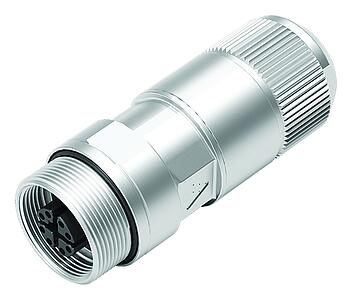

Automatizační technika - Přenos dat--Kabelová box_415-X_2_KD
99 4172 00 08
M16 Kabelová box, : 8, 5,5-9,0 mm, stínitelné, IDC, IP67
M16-X, Série 415, Miniaturní konektory
Detaily
