M5
M5 Soquete de flange, Contatos: 3, desprotegido, fios simples, IP67

Ilustração 09 3106 00 03 - M5 Soquete de flange, Contatos: 3, desprotegido, fios simples, IP67 — Ilustração

Vista 3D 09 3106 00 03 - M5 Soquete de flange, Contatos: 3, desprotegido, fios simples, IP67 — Vista 3D

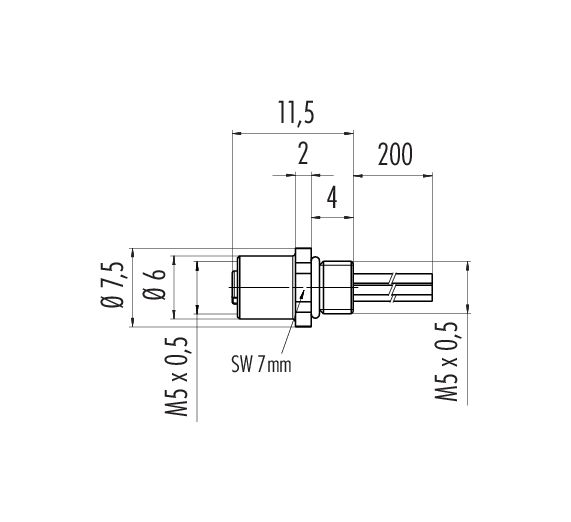

Desenho da escala 09 3106 00 03 - M5 Soquete de flange, Contatos: 3, desprotegido, fios simples, IP67 — Desenho da escala

Amostra de montagem 09 3106 00 03 - M5 Soquete de flange, Contatos: 3, desprotegido, fios simples, IP67 — Amostra de montagem

Arranjo de contato (Lado do plug-in) 09 3106 00 03 - M5 Soquete de flange, Contatos: 3, desprotegido, fios simples, IP67 — Arranjo de contato (Lado do plug-in)

Número de pedido	09 3106 00 03
Design do Conector	Soquete de flange
Tipo padrão	DIN EN 61076-2-105
Comprimento do cabo	0,2 m
Versão	Conector de plugue tomada reta
Sistema de travamento do conector	parafuso
Terminação	fios simples
Grau de proteção	IP67
Área de seção transversal	0,14 mm² / AWG 26
Faixa de temperatura de / a	-25 °C / 80 °C
Operação mecânica	> 100 Ciclos de conexão
Peso (gr)	3.35
Número de tarifa alfandegária	85369010

Tensão nominal	60 V
Tensão de impulso nominal	800 V
Corrente nominal (40 ° C)	1,0 A
Resistência de isolamento	> 10⁸ Ω
Grau de poluição	3
Categoria de sobretensão	II
Grupo material	I
Conformidade EMV	desprotegido

Material do corpo de contato	PA
Material de contato	CuSn (bronze)
Chapa de contato	Ow (Ouro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	c705038f-766b-4530-adfc-365d03362af5

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Reportar erro nesta página

Avisos de segurança

Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
