M8 Tomada de cabo, Contatos: 3, 3,5-5,5 mm, blindável, solda, IP67, UL

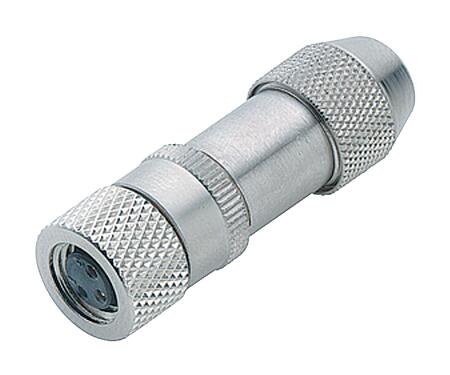

Ilustração 99 3360 00 03 - M8 Tomada de cabo, Contatos: 3, 3,5-5,5 mm, blindável, solda, IP67, UL — Ilustração

Vista 3D 99 3360 00 03 - M8 Tomada de cabo, Contatos: 3, 3,5-5,5 mm, blindável, solda, IP67, UL — Vista 3D

Descrição do item 99 3360 00 03 - M8 Tomada de cabo, Contatos: 3, 3,5-5,5 mm, blindável, solda, IP67, UL — Descrição do item

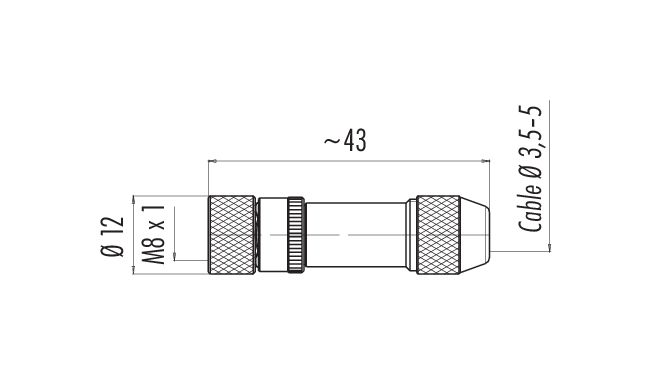

Desenho da escala 99 3360 00 03 - M8 Tomada de cabo, Contatos: 3, 3,5-5,5 mm, blindável, solda, IP67, UL — Desenho da escala

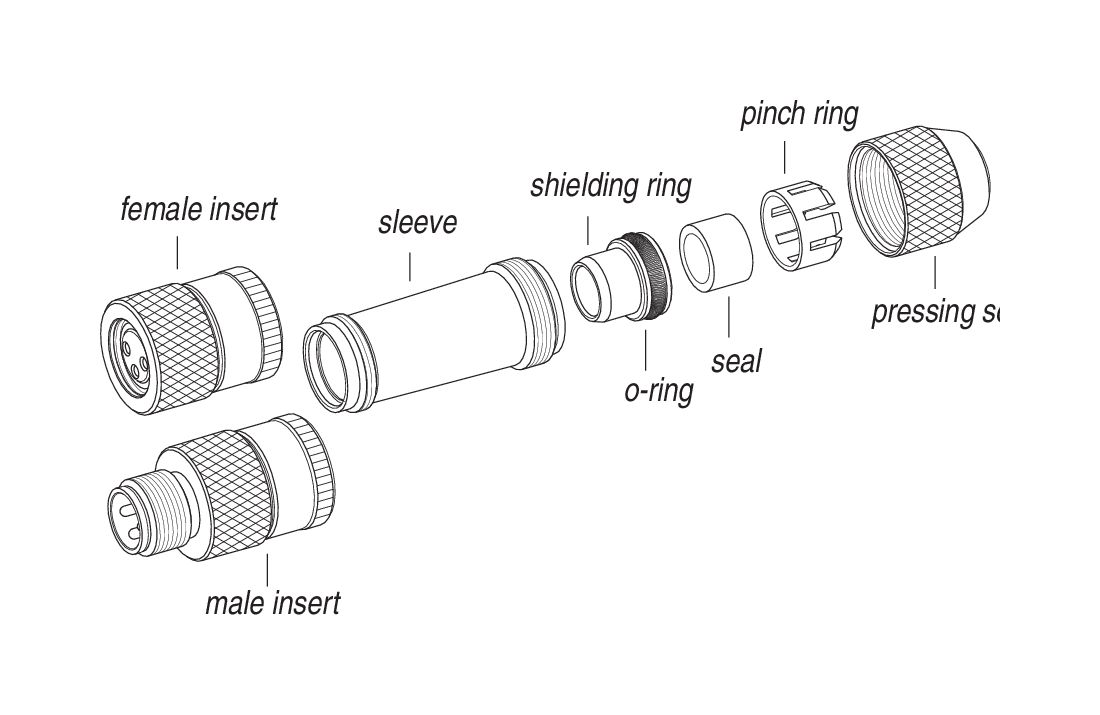

Instrução de montagem 99 3360 00 03 - M8 Tomada de cabo, Contatos: 3, 3,5-5,5 mm, blindável, solda, IP67, UL — Instrução de montagem

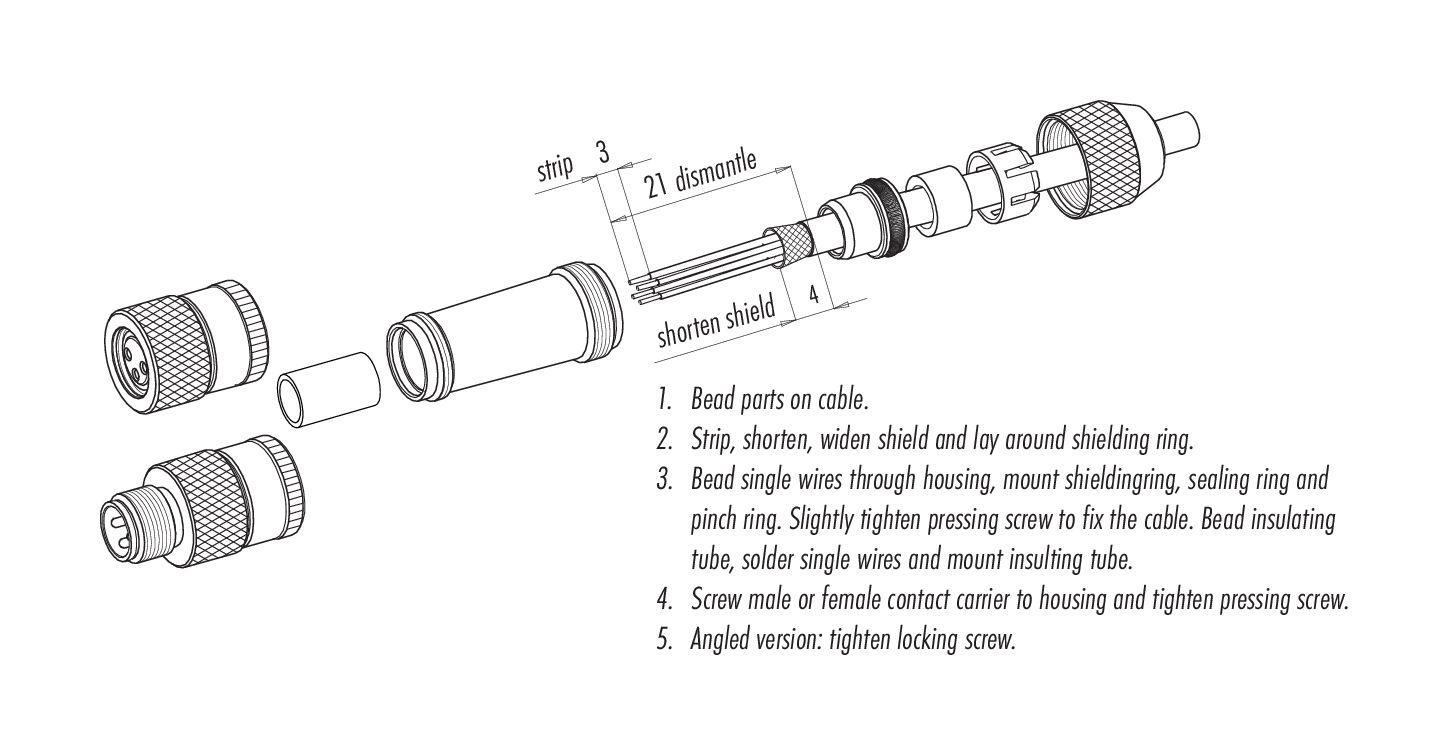

Instrução de montagem 99 3360 00 03 - M8 Tomada de cabo, Contatos: 3, 3,5-5,5 mm, blindável, solda, IP67, UL — Instrução de montagem

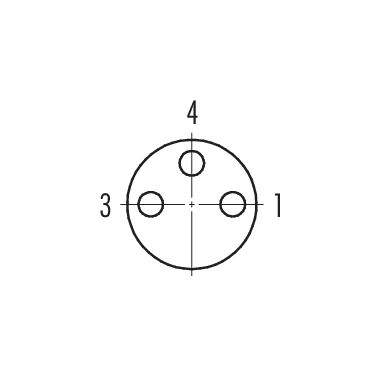

Arranjo de contato (Lado do plug-in) 99 3360 00 03 - M8 Tomada de cabo, Contatos: 3, 3,5-5,5 mm, blindável, solda, IP67, UL — Arranjo de contato (Lado do plug-in)

Número de pedido	99 3360 00 03
Design do Conector	Tomada de cabo
Tipo padrão	DIN EN 61076-2-104
Versão	Conector de plugue tomada reta
Sistema de travamento do conector	parafuso
Terminação	solda
Grau de proteção	IP67
Área de seção transversal	0,25 mm² / AWG 24
Tomada de cabo	3,5-5,5 mm
Faixa de temperatura de / a	-40 °C / 85 °C
Operação mecânica	> 100 Ciclos de conexão
Peso (gr)	16.45
Número de tarifa alfandegária	85369010

Tensão nominal	30 V
Tensão de impulso nominal	1500 V
Corrente nominal (40 ° C)	4,0 A
Grau de poluição	3
Categoria de sobretensão	III
Grupo material	III
Conformidade EMV	blindável
Conexão de tela	Anel de proteção

Material do corpo de contato	PA
Material de contato	CuSn (bronze)
Chapa de contato	Ow (Ouro)
Material de bloqueio	CuZn (latão)
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
Número SCIP	ac6830ae-db29-4aac-82e1-5a29736ccb54

Approvals	UL

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Diretiva de baixa tensão	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Reportar erro nesta página

Avisos de segurança

Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 50 cNm).
