  4. M8 Plugue de cabo, Contatos: 3, 3,5-5,0 mm, desprotegido, pinça de parafuso, IP67, UL
Encomenda não: 99 3379 100 03

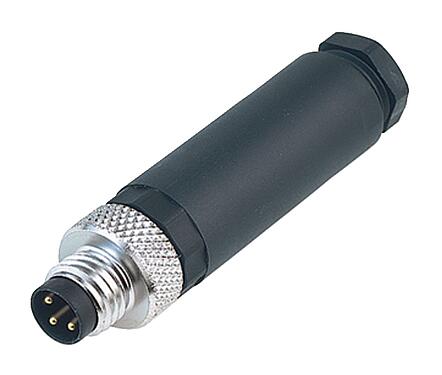

M8 Plugue de cabo, Contatos: 3, 3,5-5,0 mm, desprotegido, pinça de parafuso, IP67, UL

M8, Série 768, Tecnologia de automação - sensores e atuadores
Números de contatos disponíveis
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 99 3379 100 03
Design do Conector Plugue de cabo
Tipo padrão DIN EN 61076-2-104
Versão Pino conector reto
Sistema de travamento do conector parafuso
Terminação pinça de parafuso
Grau de proteção IP67
Área de seção transversal 0,14-0,50 mm² / AWG 26-20
Tomada de cabo 3,5-5,0 mm
Faixa de temperatura de / a -40 °C / 85 °C
Operação mecânica > 100 Ciclos de conexão
Peso (gr) 8.77
Número de tarifa alfandegária 85369010
País de origem DE
Tensão nominal 30 V
Tensão de impulso nominal 1500 V
Corrente nominal (40 ° C) 4,0 A
Grau de poluição 3
Categoria de sobretensão III
Grupo material II
Conformidade EMV desprotegido
Material de caixa PBT (UL94 V-0)
Material do corpo de contato PA66 (UL94 HB)
Material de contato CuZn (latão)
Chapa de contato Ow (Ouro)
Material de bloqueio CuZn (latão)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 1dd4bf23-4f88-47ac-9731-6b7c2487f1c8
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Diretiva de baixa tensão 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avisos de segurança
  1. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  2. Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
  3. Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 50 cNm).
