M8 Plugue de cabo, Contatos: 4, 3,5-5,0 mm, desprotegido, solda, IP67, UL

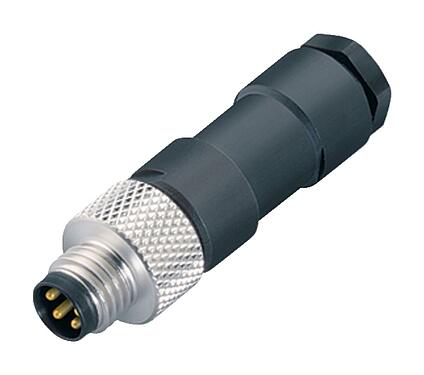

Ilustração 99 3383 00 04 - M8 Plugue de cabo, Contatos: 4, 3,5-5,0 mm, desprotegido, solda, IP67, UL — Ilustração

Vista 3D 99 3383 00 04 - M8 Plugue de cabo, Contatos: 4, 3,5-5,0 mm, desprotegido, solda, IP67, UL — Vista 3D

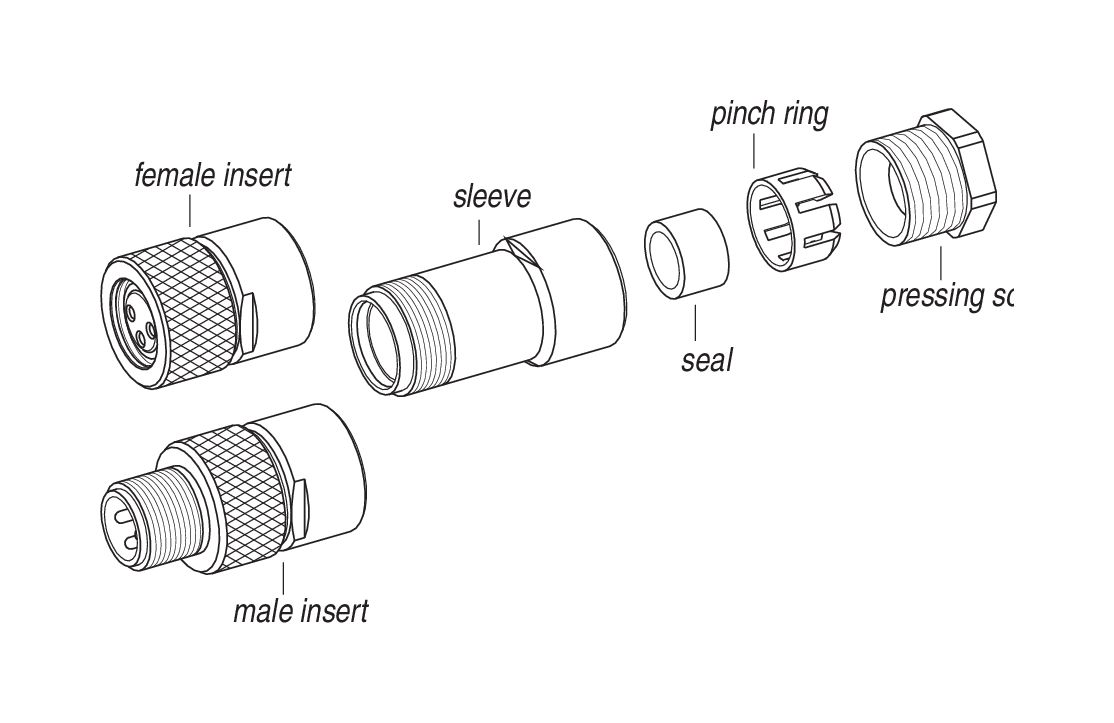

Descrição do item 99 3383 00 04 - M8 Plugue de cabo, Contatos: 4, 3,5-5,0 mm, desprotegido, solda, IP67, UL — Descrição do item

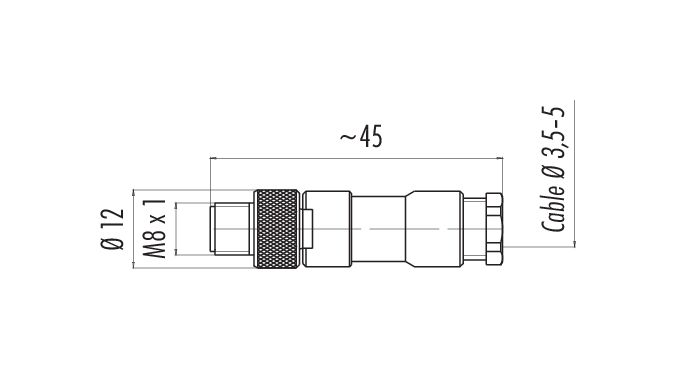

Desenho da escala 99 3383 00 04 - M8 Plugue de cabo, Contatos: 4, 3,5-5,0 mm, desprotegido, solda, IP67, UL — Desenho da escala

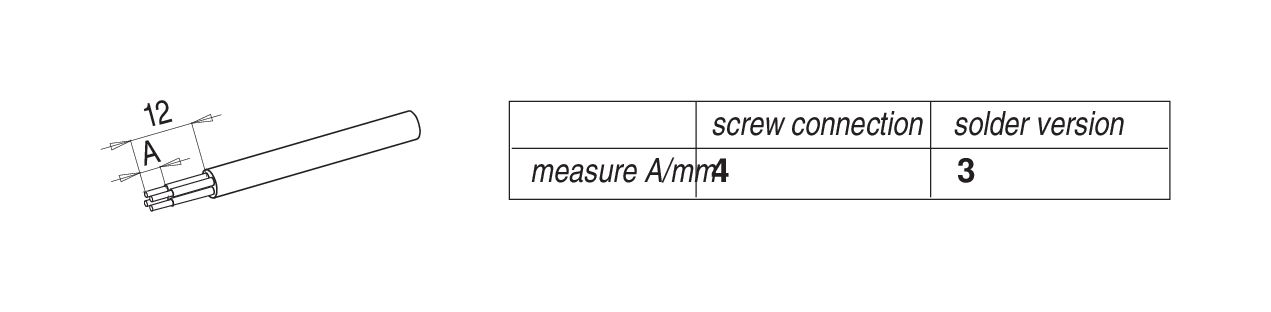

Instrução de montagem 99 3383 00 04 - M8 Plugue de cabo, Contatos: 4, 3,5-5,0 mm, desprotegido, solda, IP67, UL — Instrução de montagem

Arranjo de contato (Lado do plug-in) 99 3383 00 04 - M8 Plugue de cabo, Contatos: 4, 3,5-5,0 mm, desprotegido, solda, IP67, UL — Arranjo de contato (Lado do plug-in)

Número de pedido	99 3383 00 04
Design do Conector	Plugue de cabo
Tipo padrão	DIN EN 61076-2-104
Versão	Pino conector reto
Sistema de travamento do conector	parafuso
Terminação	solda
Grau de proteção	IP67
Área de seção transversal	0,25 mm² / AWG 24
Tomada de cabo	3,5-5,0 mm
Faixa de temperatura de / a	-40 °C / 85 °C
Operação mecânica	> 100 Ciclos de conexão
Peso (gr)	10.36
Número de tarifa alfandegária	85369010

Tensão nominal	30 V
Tensão de impulso nominal	1500 V
Corrente nominal (40 ° C)	4,0 A
Grau de poluição	3
Categoria de sobretensão	III
Grupo material	III
Conformidade EMV	desprotegido

Material de caixa	PA
Material do corpo de contato	PA
Material de contato	CuZn (latão)
Chapa de contato	Ow (Ouro)
Material de bloqueio	CuZn (latão)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	6b6706d6-0e13-4d42-bb66-014fed33bfd0

Approvals	UL

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Diretiva de baixa tensão	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Reportar erro nesta página

Avisos de segurança

Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 50 cNm).
