  4. M8 Tomada de cabo, Contatos: 3, 2,5-5,0 mm, desprotegido, IDC, IP67, UL
Encomenda não: 99 3400 500 03

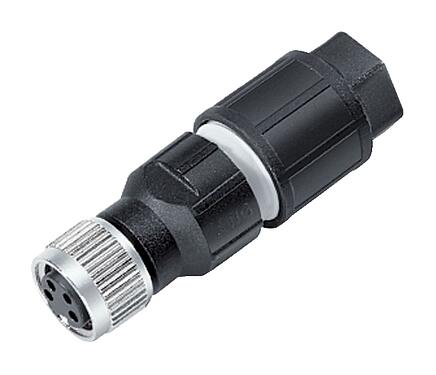

M8 Tomada de cabo, Contatos: 3, 2,5-5,0 mm, desprotegido, IDC, IP67, UL

M8, Série 768, Tecnologia de automação - sensores e atuadores
Números de contatos disponíveis
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 99 3400 500 03
Design do Conector Tomada de cabo
Tipo padrão DIN EN 61076-2-104
Versão Conector de plugue tomada reta
Sistema de travamento do conector parafuso
Terminação IDC
Grau de proteção IP67
Área de seção transversal 0,08-0,25 mm² / AWG 28-24
Tomada de cabo 2,5-5,0 mm
Faixa de temperatura de / a -25 °C / 85 °C
Operação mecânica > 100 Ciclos de conexão
Peso (gr) 4.53
Número de tarifa alfandegária 85366990
País de origem DE
Tensão nominal 30 V
Tensão de impulso nominal 1500 V
Corrente nominal (40 ° C) 4,0 A
Grau de poluição 3
Categoria de sobretensão III
Grupo material III
Conformidade EMV desprotegido
Material de caixa PA
Material do corpo de contato TPU
Material de contato CuSn (bronze)
Chapa de contato Ow (Ouro)
Material de bloqueio Zinco fundido sob pressão, niquelado
REACH SVHC None (No pollutants)
Número SCIP SCIP-number not available
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Diretiva de baixa tensão 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avisos de segurança
  1. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  2. Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
  3. Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 50 cNm).
