Нет заказа: 99 0649 02 12

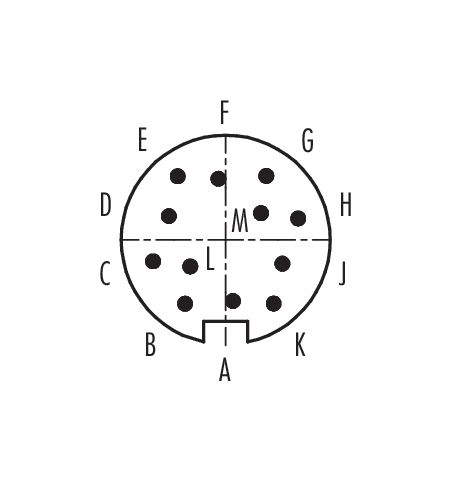

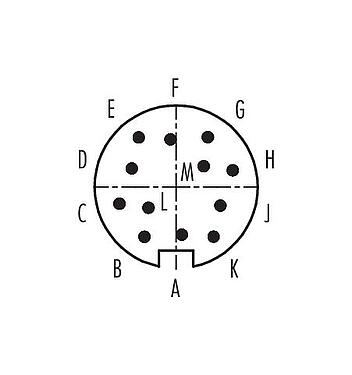

Байонетный Кабельный штекер, Количество полюсов: 12, 6,0-8,0 мм, не экранированный, пайка, IP40
Байонетный, серия 678, Миниатюрные разъемы
Общие характеристики
большеменьше| Номер для заказа | 99 0649 02 12 |
| Конструкция соединителя | Кабельный штекер |
| Версия | Pразъем вилка прямой |
| Система фиксации разъема | Байонетный |
| Концевая заделка | пайка |
| Степень защиты | IP40 |
| Площадь сечения | макс. 0,25 мм² / AWG 24 |
| Кабельный вывод | 6,0-8,0 мм |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 500 циклов соединения |
| Вес (г) | 9.17 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 60 V |
| Номинальное импульсное напряжение | 500 V |
| Номинальный ток | 3,0 A |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 1 |
| Категория перенапряжения | I |
| Группа материала | III |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал корпуса | ПА |
| Материал тела контакта | ПБТ (UL94 V-0) |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Au (золото) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | 80d02704-fe91-42ab-b924-b3a1f8a68fe0 |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Уведомления о безопасности
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
