  4. Байонетный Кабельный штекер, Количество полюсов: 24, 6,0-8,0 мм, не экранированный, пайка, IP40
Нет заказа: 99 0669 02 24

Байонетный Кабельный штекер, Количество полюсов: 24, 6,0-8,0 мм, не экранированный, пайка, IP40

Байонетный, серия 678, Миниатюрные разъемы

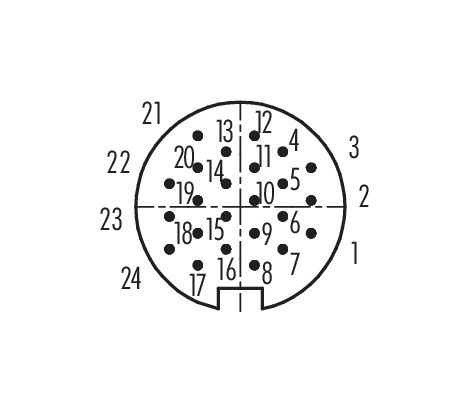

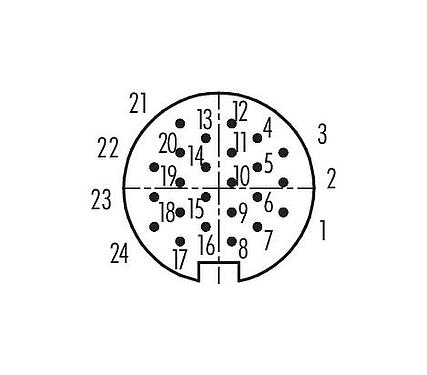

Доступные номера контактов
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 99 0669 02 24
Конструкция соединителя Кабельный штекер
Версия Pразъем вилка прямой
Система фиксации разъема Байонетный
Концевая заделка пайка
Степень защиты IP40
Площадь сечения 0,14 мм² / AWG 26
Кабельный вывод 6,0-8,0 мм
Температурный диапазон от/до -40 °C / 85 °C
Механическая операция > 500 циклов соединения
Вес (г) 8.78
Номер таможенного тарифа 85369010
Страна происхождения DE
Номинальное напряжение 60 V
Номинальное импульсное напряжение 500 V
Номинальный ток 1,0 A
Сопротивление изоляции ≥ 1010 Ω
Степень загрязнения 1
Категория перенапряжения I
Группа материала III
Соответствие EMV не экранированный
Материал корпуса ПА
Материал тела контакта ПБТ (UL94 V-0)
Материал контакта CuZn (латунь)
Покрытие контактов Au (золото)
REACH SVHC CAS 7439-92-1 (Lead)
Номер SCIP 2381714e-6382-4b44-9a72-20da335aa310
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Директива ЕС по низковольтному оборудованию 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Уведомления о безопасности
  1. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
