Нет заказа: 09 4223 150 04

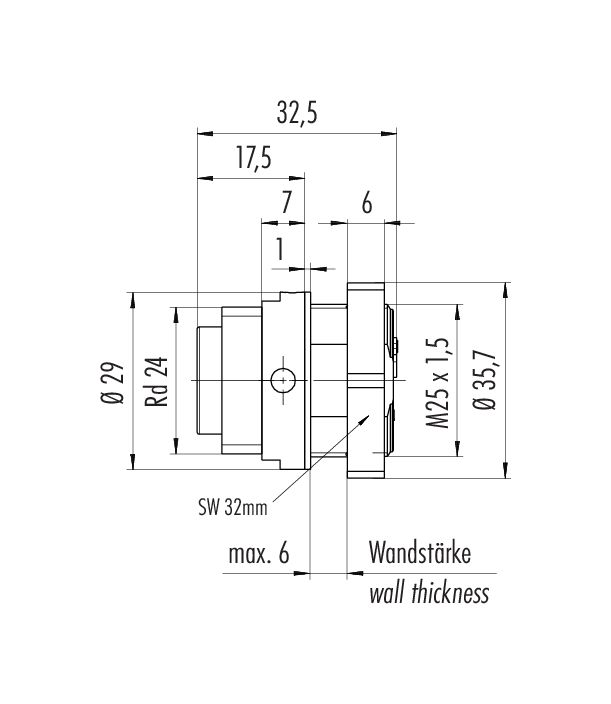

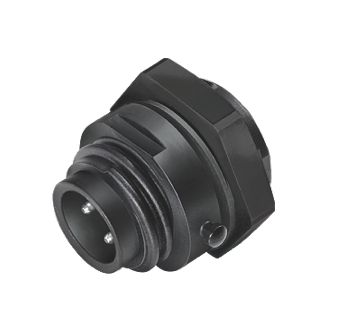

RD24 Фланцевая заглушка, Количество полюсов: 3+PE, не экранированный, винтовая клемма, IP67, UL, ESTI+, VDE, Центральная застежка
RD24, серия 693, Разъем питания
Общие характеристики
большеменьше| Номер для заказа | 09 4223 150 04 |
| Конструкция соединителя | Фланцевая заглушка |
| Версия | Pразъем вилка прямой |
| Система фиксации разъема | центральный болт |
| Концевая заделка | винтовая клемма |
| Степень защиты | IP67 |
| Площадь сечения | макс. 2,50 мм² / AWG 14 |
| Температурный диапазон от/до | -40 °C / 100 °C |
| Механическая операция | > 500 циклов соединения |
| Вес (г) | 21.29 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 400 V (600 V UL) |
| Номинальное импульсное напряжение | 6000 V |
| Номинальный ток | 16 A (12 A UL) |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа материала | III |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал тела контакта | ПА |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Ag (серебро) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | 703ad172-dac4-4ca4-bd43-04783195b05d |
Авторизация/утверждение
большеменьше| Approvals | UL, ESTI+, VDE |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 50 сНм)затянуть резьбовое кольцо .
