Numer części: 09 4223 150 04
RD24 Złącze panelowe męskie, Kontaktów: 3+PE, nieekranowany, zacisk śrubowy, IP67, UL, ESTI+, VDE, mocowanie centralne
RD24, seria 693, Złącza zasilania (power)

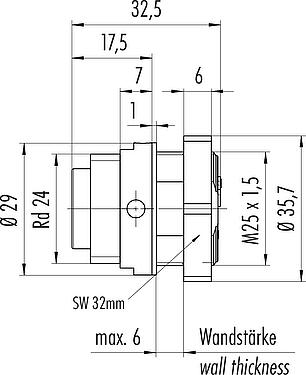

Widok 3D(Kliknij, aby aktywować)
Cechy ogólne
więcejmniej| Numer części | 09 4223 150 04 |
| Konstrukcja złączy | Złącze panelowe męskie |
| Wersja | Złącze męskie proste |
| System blokady złączy | śruba centralna |
| Obtrysk na kablu | zacisk śrubowy |
| Stopień ochrony | IP67 |
| Przekrój przewodu | maks. 2,50 mm² / AWG 14 |
| Zakres temperatur od/do | -40 °C / 100 °C |
| Ilość cykli łączenia | > 500 cykli łączenia |
| Waga (gr) | 21.29 |
| Numer taryfy celnej | 85369010 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 400 V (600 V UL) |
| Znamionowe napięcie udarowe | 6000 V |
| Prąd znamionowy | 16 A (12 A UL) |
| Rezystancja izolacji kabla | ≥ 1010 Ω |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | III |
| Grupa materiałowa | III |
| Zgodność z EMV | nieekranowany |
Materiał
więcejmniej| Materiał korpusu styków | PA |
| Materiał styku | CuZn (mosiądz) |
| Pokrycie styku | Ag (srebro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numer SCIP | 703ad172-dac4-4ca4-bd43-04783195b05d |
Zezwolenia/zatwierdzenia
więcejmniej| Wstęp | UL, ESTI+, VDE |
Klasyfikacje
więcejmniej| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 50 cNm).
