Нет заказа: 77 9839 0000 00005

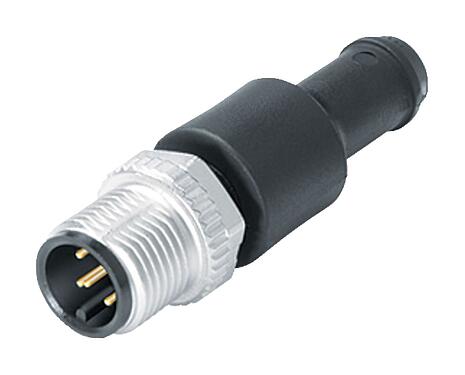

M12 Замыкающий штекер, Количество полюсов: 5, не экранированный, IP68, CAN-Bus
M12-A, серия 763, Средства автоматизации - датчики и сервоприводы
Общие характеристики
большеменьше| Номер для заказа | 77 9839 0000 00005 |
| Конструкция соединителя | Замыкающий штекер |
| Стандарт типа | DIN EN 61076-2-101 |
| Версия | Замыкающий штекер |
| Система фиксации разъема | винты |
| Степень защиты | IP68 |
| Температурный диапазон от/до | -25 °C / 85 °C |
| Механическая операция | > 100 циклов соединения |
| Вес (г) | 13.06 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 60 V |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 4,0 A |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | II |
| Группа материала | II |
| Соответствие EMV | не экранированный |
Материал
большеменьше| Материал корпуса | PUR |
| Материал тела контакта | PUR |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Au (золото) |
| Фиксирующий материал | Цинк никелированный, литой под давлением |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Номер SCIP | 32339bdd-a39c-4910-94d6-8c6011450a92 |
Классификация
большеменьше| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Директива по RoHS | 2011/65/EU (EN 50581:2012) |
Параметры кабеля
большеменьше| Структура кабеля | |
| Тип кабеля | CAN-Bus |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
- Оговоренный класс защиты применяется при условии, что четыре монтажных отверстия выполнены глухими.
