Artikelnr.: 77 9839 0000 00005

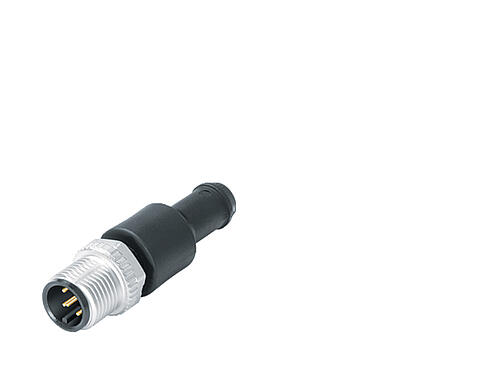

M12 Afsluitweerstand male, aantal polen: 5, onafgeschermd, IP68, CAN-Bus
M12-A, Serie 763, Automatiseringstechniek – Sensoren en Actuatoren
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 77 9839 0000 00005 |
| Connectorconstructie | Afsluitweerstand male |
| Type standaard | DIN EN 61076-2-101 |
| Versie | Afsluitweerstand male |
| Connectorvergrendeling | schroeven |
| Beschermingsgraad | IP68 |
| Grenstemperatuur van/tot | -25 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 13.06 |
| Customs tariff number | 85369010 |
| Land van herkomst | DE |
Electrical parameters
meerless| Nominale spanning | 60 V |
| Nominale stootspanning | 1500 V |
| Nominale stroom | 4,0 A |
| Insulation resistance | ≥ 1010 Ω |
| Vervuilingsgraad | 3 |
| Overspanningscategorie | II |
| Materiaalgroep | II |
| EMC-naleving | onafgeschermd |
Material
meerless| Materiaal van de behuizing | PUR |
| Materiaal van de contactbasis | PUR |
| Materiaal van het contact | CuZn (messing) |
| Contactbedekking | Au (goud) |
| Vergrendelingsmateriaal | Gespuitgiet zink vernikkeld |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 32339bdd-a39c-4910-94d6-8c6011450a92 |
Classificaties
meerless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Conformiteitsverklaringen
meerless| Laagspanningsrichtlijn | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| RoHS-richtlijn | 2011/65/EU (EN 50581:2012) |
Cable data
meerless| Structuur van de kabel | |
| Kabeltype | CAN-Bus |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
- Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
- De specificatie van de beschermingsklasse is van toepassing op voorwaarde dat de vier montagegaten als blinde gaten worden gemaakt.
