Технология автоматизации - передача данных и электропитание
Фильтр товаров
Connector type
По типу разъема можно отличить наши изделия для установки в корпус устройства от кабельных деталей. Тип разъема описывает разницу между разъемами, устанавливаемыми на корпус, и разъемами, которые крепятся к кабелям и другим соединительным компонентам для распределения сигналов и напряжений.
Номер поляка
Количество полюсов описывает число контактов разъема.
Gender
Штекерный разъем состоит из наружной части (штырька) и внутренней части (гнезда). В зависимости от конструкции, наружная или внутренняя часть устанавливается стационарно или располагается на конце кабеля.
Версия
Кабельная розетка определяется выбором дизайна.
Заблокировать
Механизм блокировки описывает, как вилка и розетка соединены друг с другом.
Прекращение действия
Тип соединения определяет, как к разъему могут быть подключены кабели, многожильные провода или печатные платы.
Кодировка
Перед фиксацией (кодированием) элементы разъема, вилка и розетка, должны быть выровнены относительно друг друга. Это предотвращает неправильное сопряжение.
EMV
Электромагнитная совместимость (ЭМС) означает, что разъем экранирован или экранирован. Это необходимо, если сигналы или данные, направляемые в разъем, а также внешние устройства не должны подвергаться электромагнитному воздействию.
Степень защиты
Классы защиты в соответствии с IEC60529 используются в различных изделиях и предоставляют информацию о защите от проникновения воды и твердых веществ, таких как пыль.
Материал корпуса
Соединители изготавливаются из различных материалов в зависимости от области применения или требований. Мы предлагаем металлические и пластиковые корпуса для наших изделий.
Одобрение
Наши изделия имеют различные сертификаты, которые можно предварительно выбрать здесь.
Номинальный ток
Номинальный ток - это электрический ток, назначенный для разъема.
Номинальное напряжение
Номинальное напряжение - это электрическое напряжение, присвоенное штекерному разъему.
Фиксирующий материал
Запорный механизм изготавливается из пластика или металла, в зависимости от технических требований или эксплуатационных характеристик штекера.
Длина кабеля
Наши изделия с формованными или предварительно смонтированными кабелями имеют различную длину кабеля. Здесь указана длина кабеля от конца разъема. Если необходимая длина кабеля не указана, обратитесь в наш отдел продаж.
Тип кабеля
Выбрав тип кабеля, можно сделать предварительный выбор для соответствующего применения.
материальный корпус
Материал оболочки кабеля. Кабели из полиуретана, TPE, TMPU или TPE-U обладают различными техническими свойствами.
Цвет кабеля
Цвет оболочки кабеля.
Industry
Наиболее важные отрасли промышленности, для которых рекомендуются требования, стандарты и типичные области применения соответствующих изделий от binder.
Длина одного провода
Многожильный провод - это электрический проводник, состоящий из тонких отдельных проволочек и поэтому легко гнущийся. Отдельные проволочки многожильного провода обычно заключены в общую изоляционную оболочку и имеют различную длину.
Ориентация при монтаже
Монтажная ориентация фланцевых соединителей определяет сторону, с которой может быть установлен элемент.
Монтажная резьба
В зависимости от конструкции наши изделия имеют различные размеры резьбы для соединения со стороны устройства. Они доступны в различных вариантах.
Сечение соединения
Сечение соединения определяет возможный размер многожильного провода на контакте фланца или настраиваемого разъема. Здесь возможны сечения от 0,08 мм² до 6,0 мм². Поскольку в различных областях промышленности также используются проводники по американскому калибру (AWG), ниже указаны обе единицы измерения.
Отверстие для кабеля
Полевые соединители можно монтировать с различными кабелями. Диафрагма кабеля указывает на возможные диаметры кабеля, которые можно использовать в изделии.
Показать товары
  1. Продукция
  2. Технология автоматизации - передача данных и электропитание
  3. M12-D

Разъемы с кодировкой M12-D - Технология автоматизации

Серия в формате PDF (6 MB)
Аксессуар в формате PDF (564 KB)

Разъемы M12 с D-кодировкой серии 825/876 для высокопроизводительных приложений, таких как PROFINET и Ethernet, имеют винтовое/нарезное клеммное соединение и достигают Cat5. Кабельные разъемы также доступны с формованным кабелем, фланцевые разъемы имеют соединения под пайку и окунание. Разъемы имеют превосходное экранирование и достигают степени защиты IP67. Экранированные переходники M12-D на RJ45 выпускаются прямыми и угловыми.

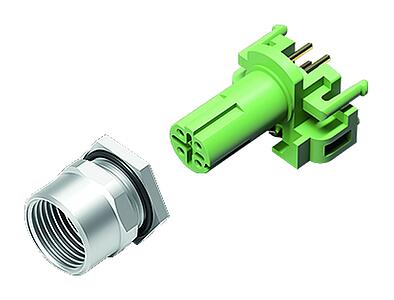

Средства автоматизации - передача данных--Фланцевая розетка_876_4_FD_PCB_zweit_ger
99 3732 201 04
M12 Фланцевая розетка, Количество полюсов: 4, экранируемый, THR, IP67, UL 2238, M12x1,0
M12-D, серия 876, Средства автоматизации - передача данных
Детали
Средства автоматизации - передача данных--Фланцевая розетка_876_4_FD_PCB_zweit_ger
99 3732 200 04
M12 Фланцевая розетка, Количество полюсов: 4, не экранированный, THR, IP67, UL 2238, M12x1,0
M12-D, серия 876, Средства автоматизации - передача данных
Детали

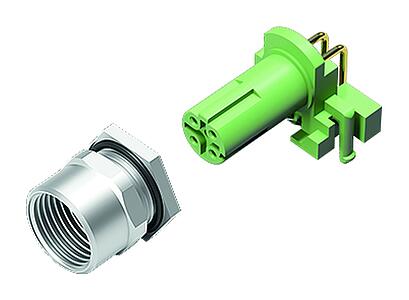

Средства автоматизации - передача данных--Фланцевая розетка_876_4_FD_PCB_zweit_wi
99 3732 203 04
M12 Фланцевая розетка, Количество полюсов: 4, экранируемый, THR, IP67, UL 2238
M12-D, серия 876, Средства автоматизации - передача данных
Детали
Средства автоматизации - передача данных--Фланцевая розетка_876_4_FD_PCB_zweit_wi
99 3732 202 04
M12 Фланцевая розетка, Количество полюсов: 4, не экранированный, THR, IP67, UL 2238, конструкция из двух частей
M12-D, серия 876, Средства автоматизации - передача данных
Детали

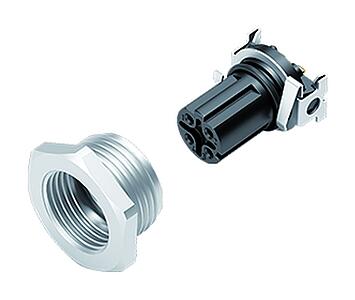

Средства автоматизации - передача данных--Фланцевая розетка_876-D_4_EBD_SMT_schirm_Geh_13mm
99 3732 402 04
M12 Фланцевая розетка, Количество полюсов: 4, экранируемый, SMT, IP67
M12-D, серия 876, Средства автоматизации - передача данных
Детали

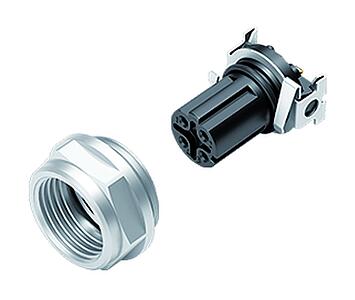

Средства автоматизации - передача данных--Фланцевая розетка_876-D_4_EBD_SMT_schirm_Geh_9mm
99 3732 401 04
M12 Фланцевая розетка, Количество полюсов: 4, экранируемый, SMT, IP67
M12-D, серия 876, Средства автоматизации - передача данных
Детали

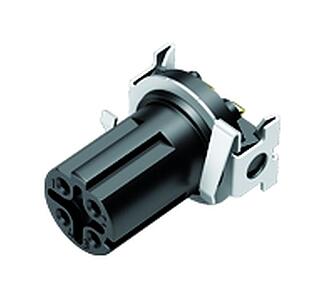

Средства автоматизации - передача данных--Фланцевая розетка_876-D_4_EBD_SMT_schirm_Einsatz_o_O
09 0732 601 04
M12 Фланцевая розетка, Количество полюсов: 4, экранируемый, SMT, IP67
M12-D, серия 876, Средства автоматизации - передача данных
Детали

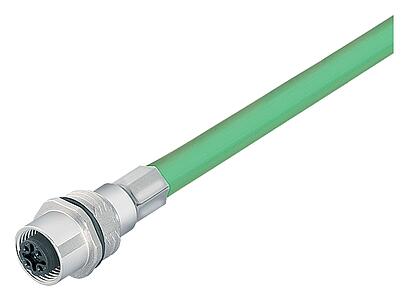

Средства автоматизации - передача данных--Фланцевая розетка_876_Profi_FD_4
70 3734 705 04
M12 Фланцевая розетка, Количество полюсов: 4, экранированный, с собранным кабелем, IP67, UL, M16x1,5, Profinet, PUR, зеленый, 2 x 2 x AWG 22, 0,5 м
M12-D, серия 876, Средства автоматизации - передача данных
Детали

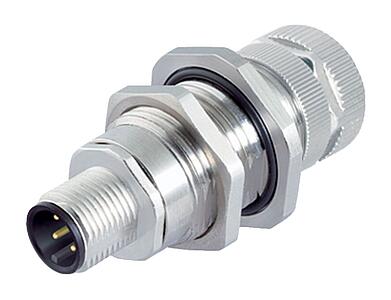

Средства автоматизации - передача данных--втулка шкафа управления_713_1_SSDF
09 5245 00 04
M12 втулка шкафа управления, Количество полюсов: 4, экранированный, вставной, IP67, UL 2238
M12-D, серия 825, Средства автоматизации - передача данных
Детали

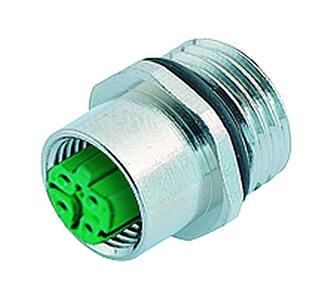

Средства автоматизации - передача данных--Фланцевая розетка_763_4_RL_gruen
86 0236 0002 00404
M12 Фланцевая розетка, Количество полюсов: 4, пайка, IP67, UL 2238, M16x1,5
M12-D, серия 876, Средства автоматизации - передача данных
Детали
