Tilauksen numero: 31 5237 300 520
Magneettiventtiilin pistorasia, Napojen määrä: 2+2PE, suojaamaton, suihkutettu kaapelille, IP67, PUR, musta, Piiri Z20, LED PNP:llä, 3 m
Tyyppii A, Sarja 210, Automaatiotekniikka – magneettiventtiililiitin
3D-näkymä(Klikkaa aktivoidaksesi)
Yleiset ominaisuudet
mehrweniger| Ordernummer |
31 5237 300 520
Alternativt ordernummer: 31 1313 300 520
|
| Observera |
Huomaa, että vanhojen tilausnumeroiden vaihtuminen uusiin voi aiheuttaa poikkeavuuksia teknisissä erittelyissä. Kysy tarkempia tietoja tuotteesta kohdassa "Yhteys asiakaspalveluun" tämän verkkosivun oikeassa reunassa.
mehr |
| Anslutningsdesign | Magneettiventtiilin pistorasia |
| Tyyppistandardi | DIN EN 175301-803 |
| Kaapelin pituus | 3 m (Muita pituuksia on saatavana pyynnöstä). |
| Versio | Magneettiventtiilin pistorasia |
| Kontaktlåsning | Keskusruuvi |
| Anslutningstyp | suihkutettu kaapelille |
| Typ av skydd | IP67 |
| Liitännän poikkileikkaus | 0,75 mm² / AWG 18 |
| Begränsa temperaturen från / till | -25 °C / 80 °C |
| Mekanisk livslängd | > 50 liitäntäsykliä |
| Vikt (gr) | 200 |
| Tulltaxenummer | 85444290 |
Sähköiset ominaisuudet
mehrweniger| Märkspänning | 24 V |
| Märkd impulsspänning | 4000 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Grad | 3 |
| Överspänningskategori | III |
| Gruppen isolerande material | I |
| EMC lämplighet | suojaamaton |

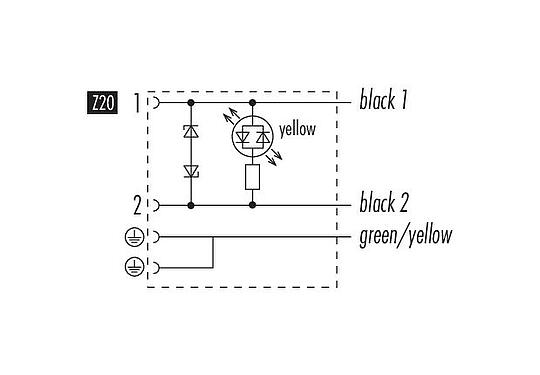

| Krets | Z20 |
Materiaalit
mehrweniger| Materialbostäder | PBT |
| Material Kontakt kropp | PA |
| Materialkontakt | CuSn (pronssi) |
| Kontaktyta | Sn (tina) |
| REACH SVHC |
None (No pollutants) |
| PFAS-yhdisteiden esiintyminen | 65f34ed2-dec2-470d-a7c6-07954a6c3feb |
Kaapelitiedot
mehrweniger| Kaapelin rakenne | |
| Kaapelin halkaisija | 6,0 mm |
| Pälsmaterial | PUR |
| Tråduppbyggnad | 3 x 0,75 mm |
| Kabelfärg | musta |
| Muut ominaisuudet | |
| Halogeeniton | kyllä |
Luokitukset
mehrweniger| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
CE-vaatimustenmukaisuusvakuutus
mehrweniger| RoHS-direktiivi | 2011/65/EU (EN 50581:2012) |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
