Connecteurs pour applications médicales
Filtrer les produits
Nombre de pôles
Le nombre de contacts renseigne sur le nombre de pôles d’un connecteur.
Verrouillage
Le verrouillage décrit la procédure de raccordement des éléments mâle et femelle.
Indice de protection
Les indices de protection selon la norme IEC60529 s’appliquent à différents articles et renseignent sur la protection contre les infiltrations d’eau et de matières solides, par exemple la poussière.
Version
Le choix de la version permet de définir certaines spécifications techniques, comme par exemple la sortie câble ou le modèle.
Type d’installation
Le type de montage permet de marquer une séparation entre les connecteurs et certaines parties de câbles lors du montage dans un boîtier d’appareil. Le type de montage décrit la différence entre les connecteurs montés sur le boîtier (embase) et les connecteurs raccordés à des câbles.
CEM
La compatibilité électromagnétique (CEM) renvoie au blindage ou à la possibilité de blindage d’un connecteur. Ceci est nécessaire si les signaux ou les données transportés dans le connecteur ainsi que les appareils externes ne doivent pas être perturbés par des effets électromagnétiques.
Segment de produits
Les différents domaines d’application binder ou les types de connecteurs.
  • Connecteurs pour médical Applications Connecteurs en blanc gris selon RAL 9002 avec mécanisme de verrouillage Snap-in et à baïonnette.
Termination
Le type de raccordement définit la manière dont les câbles, les fils ou les circuits imprimés peuvent être raccordés au connecteur.
  • soudure La connexion entre le contact et les fils du câble est établie à l’aide d’un point de soudure à l’étain.

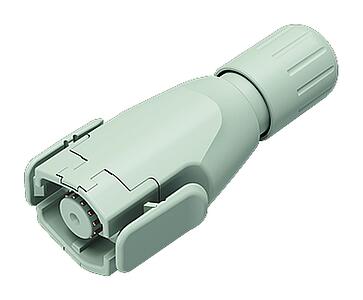

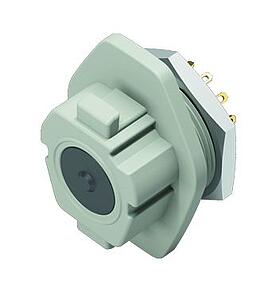

La série ELC 570 est dotée d'un système de verrouillage à encliquetage unique qui assure plus de 5000 opérations d'accouplement, répondant ainsi aux exigences de nombreux équipementiers de dispositifs médicaux. Le connecteur a un boîtier en plastique PA66 en blanc gris, similaire au RAL 9002, 12 contacts plaqués or pour une section de connexion de 0,25 mm² et est conçu pour un courant nominal de 2 A à 150 V. Lorsqu'il est débranché, le connecteur à bride est protégé contre la pénétration de liquides, les éclaboussures d'eau et les contacts électriques accidentels. Lorsqu'il est branché, le connecteur ELC a un indice de protection IP54.
