Connecteurs d‘alimentation
Filtrer les produits
Nombre de pôles
Le nombre de contacts renseigne sur le nombre de pôles d’un connecteur.
Verrouillage
Le verrouillage décrit la procédure de raccordement des éléments mâle et femelle.
  • RD24 Les connecteurs sont vissés. RD renvoie à un filetage rond.
Indice de protection
Les indices de protection selon la norme IEC60529 s’appliquent à différents articles et renseignent sur la protection contre les infiltrations d’eau et de matières solides, par exemple la poussière.
  • IP65 avec un diamètre de câble de 6-7 mm Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les jets d’eau (buse) quel que soit l’angle de projection.
  • IP67 Protection totale contre le contact et contre les infiltrations de poussières. Protection contre les infiltrations d’eau en cas d’immersion de courte durée (profondeur : 1 m, durée : 30 minutes).
Version
Le choix de la version permet de définir certaines spécifications techniques, comme par exemple la sortie câble ou le modèle.
Type d’installation
Le type de montage permet de marquer une séparation entre les connecteurs et certaines parties de câbles lors du montage dans un boîtier d’appareil. Le type de montage décrit la différence entre les connecteurs montés sur le boîtier (embase) et les connecteurs raccordés à des câbles.
CEM
La compatibilité électromagnétique (CEM) renvoie au blindage ou à la possibilité de blindage d’un connecteur. Ceci est nécessaire si les signaux ou les données transportés dans le connecteur ainsi que les appareils externes ne doivent pas être perturbés par des effets électromagnétiques.
Segment de produits
Les différents domaines d’application binder ou les types de connecteurs.
  • Power Connecteurs de puissance pour courants forts et hautes tensions.
Termination
Le type de raccordement définit la manière dont les câbles, les fils ou les circuits imprimés peuvent être raccordés au connecteur.
  • pince à vis Les fils du câble sont pressés radialement dans le contact à l’aide d’une vis, établissant ainsi le contact électrique.
  • soudure La connexion entre le contact et les fils du câble est établie à l’aide d’un point de soudure à l’étain.
  • surmoulé sur le câble Les fils individuels du toron sont confectionnés et le câble est moulé au connecteur par injection de plastique.

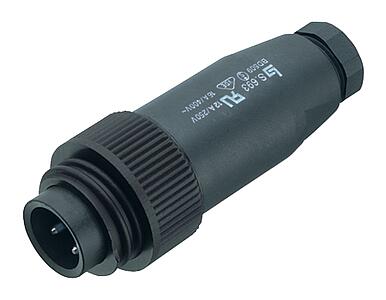

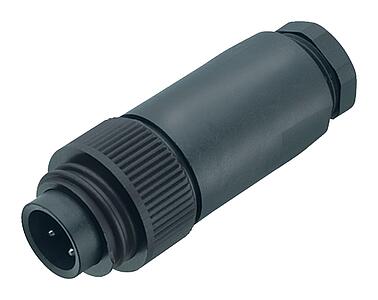

Les connecteurs de la série 692/693 ont des contacts 3+PE (courant nominal 16 A) ou 6+PE (courant nominal 10 A), ils sont disponibles avec des bornes à souder, à sertir ou à vis et un câble moulé. Avec l'indice de protection IP67, la série propose des fiches et des prises de câble droites et coudées ainsi que des versions à bride aux dimensions de 38 mm x 29 mm. Il est doté d'un verrouillage à vis RD24, la plage de température de fonctionnement est comprise entre -40 °C et +100 °C et la section de raccordement est de AWG 16 ou AWG 18 max. Les connecteurs sont homologués VDE, SEV et UL.
