Connecteurs d‘alimentation
Filtrer les produits
Type de connexion
Le type de connecteur permet de distinguer nos produits destinés à être installés dans un boîtier d'appareil des éléments de câble. Le type de connecteur décrit la différence entre les connecteurs montés sur les boîtiers et les connecteurs montés sur les câbles.
Design
Un connecteur se compose d'une partie mâle (broche) et d'une partie femelle (douille). Selon la conception, la partie mâle ou femelle est installée de manière permanente ou se trouve à l'extrémité d'un câble.
Nombre de pôles
Elle indique le nombre de contacts du connecteur.
Version
Le choix de la version permet de définir certaines spécifications techniques - par exemple le type de sortie de câble ou la taille.
Verrouillage
Le système de verrouillage décrit la manière dont les éléments de la broche et de la douille sont assemblés.
Tension nominale
La tension nominale est la tension électrique attribuée au connecteur.
Courant nominal (40 °C)
Le courant nominal est le courant électrique attribué au connecteur.
Indice de protection
Les degrés de protection selon la norme IEC60529 s'appliquent à différents articles et fournissent des informations sur la protection contre l'intrusion d'eau et de solides tels que la poussière.
CEM
La compatibilité électromagnétique (CEM) signifie qu'un connecteur est blindé ou peut être blindé. Elle est requise lorsqu'il est nécessaire de protéger les signaux ou les données acheminés par le connecteur, ainsi que de protéger les dispositifs externes, contre les perturbations dues aux effets électromagnétiques.
Matériau du boîtier
Selon le domaine d'application ou les exigences, les connecteurs sont fabriqués dans différents matériaux. Nous proposons des boîtiers en métal et en plastique pour nos articles.
Termination
Le type de terminaison détermine la manière dont les câbles, les fils individuels ou les circuits imprimés peuvent être reliés au connecteur.
Show products
  1. Produits
  2. Connecteurs d‘alimentation
  3. Baïonnette IP40 Power

Connecteur d'alimentation à baïonnette IP40

Série - PDF (455 KB)

Ces connecteurs à baïonnette sont conformes à la classe de protection IP40 et offrent de 3 à 12 contacts avec un courant nominal de 5 A et 10 A (selon le nombre de contacts). Les câbles et les connecteurs à bride ont une connexion soudée et une plage de température de fonctionnement allant de -40 °C à +85 °C. La fiche/embase à bride de la série 690 a les dimensions 31mm x 44mm, une version blindée est disponible. Plus de 500 cycles d'accouplement sont possibles.

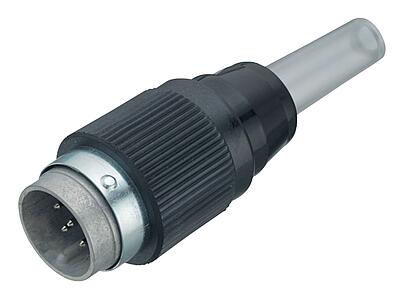

Connecteurs d‘alimentation-Baïonnette-Connecteur mâle_690_1_00
09 0055 00 03
Baïonnette Connecteur mâle, Contacts: 3, 5,0-8,0 mm, blindable, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation-Baïonnette-Connecteur mâle_690_1_00
09 0059 00 05
Baïonnette Connecteur mâle, Contacts: 5, 5,0-8,0 mm, blindable, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation-Baïonnette-Connecteur mâle_690_1_00
09 0063 00 07
Baïonnette Connecteur mâle, Contacts: 7, 5,0-8,0 mm, blindable, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation-Baïonnette-Connecteur mâle_690_1_00
09 0467 00 12
Baïonnette Connecteur mâle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations

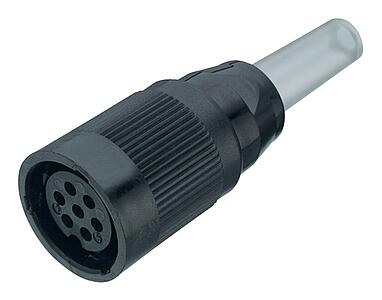

Connecteurs d‘alimentation-Baïonnette-Connecteur femelle_690_2_00
09 0056 00 03
Baïonnette Connecteur femelle, Contacts: 3, 5,0-8,0 mm, blindable, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation-Baïonnette-Connecteur femelle_690_2_00
09 0060 00 05
Baïonnette Connecteur femelle, Contacts: 5, 5,0-8,0 mm, blindable, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation-Baïonnette-Connecteur femelle_690_2_00
09 0064 00 07
Baïonnette Connecteur femelle, Contacts: 7, 5,0-8,0 mm, blindable, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation-Baïonnette-Connecteur femelle_690_2_00
09 0468 00 12
Baïonnette Connecteur femelle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations

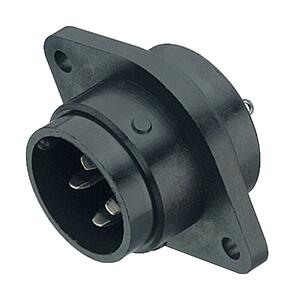

Connecteurs d‘alimentation-Baïonnette-Embase mâle_690_3_00
09 0057 00 03
Baïonnette Embase mâle, Contacts: 3, non blindé, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation-Baïonnette-Embase mâle_690_3_00
09 0061 00 05
Baïonnette Embase mâle, Contacts: 5, non blindé, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation-Baïonnette-Embase mâle_690_3_00
09 0065 00 07
Baïonnette Embase mâle, Contacts: 7, non blindé, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation-Baïonnette-Embase mâle_690_3_00
09 0469 00 12
Baïonnette Embase mâle, Contacts: 12, non blindé, souder, IP40
Baïonnette, série 690, Connecteurs d‘alimentation
Informations
