Connecteurs d‘alimentation
Filtrer les produits
Type de connexion
Le type de connecteur permet de distinguer nos produits destinés à être montés dans un boîtier d'appareil des éléments de câble. Le type de connecteur décrit la différence entre les connecteurs qui sont montés sur les boîtiers et les connecteurs qui sont montés sur les câbles et autres composants de connexion pour la distribution des signaux et des tensions.
Design
Un connecteur est composé d'une partie mâle (broche) et d'une partie femelle (prise). Selon le type de construction, la partie mâle ou femelle est fixe ou se trouve à l'extrémité d'un câble.
Nombre de pôles
Le nombre de pôles décrit le nombre de contacts d'un connecteur.
Version
Le choix de la version permet de définir la sortie de câble.
Verrouillage
Le verrouillage décrit la manière dont la fiche et la prise sont reliées entre elles.
Tension nominale
La tension assignée est la tension électrique associée au connecteur.
Courant nominal (40 °C)
Le courant assigné est l'intensité électrique associée au connecteur.
Indice de protection
Les types de protection selon IEC60529 sont utilisés dans différents articles et donnent des informations sur la protection contre la pénétration d'eau et de substances solides comme la poussière.
CEM
La compatibilité électromagnétique (CEM) signifie qu'un connecteur est blindé ou blindable. Cela est nécessaire si les signaux ou les données conduits dans le connecteur ainsi que les appareils étrangers ne doivent pas être perturbés par des effets électromagnétiques.
Matériau du boîtier
Selon le domaine d'application ou les exigences, les connecteurs sont fabriqués dans différents matériaux. Nous proposons des boîtiers en métal et en plastique pour nos articles.
Termination
Le type de terminaison détermine la manière dont les câbles, les fils simples ou les circuits imprimés peuvent être reliés au connecteur.
Orientation de montage
L'orientation de montage pour les connecteurs à bride définit de quel côté un article peut être monté.
Section de raccordement
La section de raccordement définit la taille possible d'un toron sur un contact dans un connecteur à bride ou un connecteur à confectionner. Des sections de 0,08 mm² à 6,0 mm² sont possibles. Etant donné que dans différents domaines de l'industrie, on travaille également avec des conducteurs selon la jauge de fil américaine AWG (American Wire Gauge), nous indiquons ci-dessous les deux unités.
Passage de câble
Les connecteurs à fixer sur le terrain peuvent être assemblés avec différents câbles. L'ouverture du câble indique les diamètres de câble possibles qui peuvent être utilisés sur un article.
Show products
  1. Produits
  2. Connecteurs d‘alimentation
  3. M25 Power

Connecteur d'alimentation M25 IP40

Série - PDF (399 KB)

Les connecteurs de la série 691 sont disponibles en version câble et bride et sont dotés d'un mécanisme de verrouillage à vis M25 et d'une connexion soudée. Ils sont conformes à la classe de protection IP40 avec une plage de température de fonctionnement allant de -40 ⁰C à +85 ⁰C. Ces connecteurs sont disponibles avec 3 à 12 contacts avec un courant nominal de 5 A (125 V) et 10 A (250 V) selon le nombre. Le diamètre du connecteur de câble/douille de câble est de 28 mm, la version à bride a un diamètre de 42,5 mm. Les deux sont blindés.

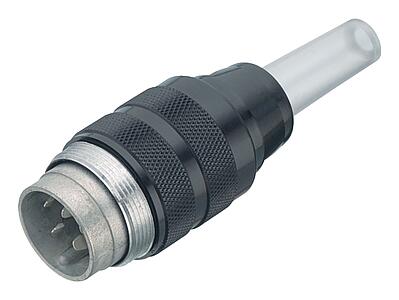

Connecteurs d‘alimentation--Connecteur mâle_691_1_00
09 0033 00 03
M25 Connecteur mâle, Contacts: 3, 5,0-8,0 mm, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_691_1_00
09 0037 00 05
M25 Connecteur mâle, Contacts: 5, 5,0-8,0 mm, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_691_1_00
09 0041 00 07
M25 Connecteur mâle, Contacts: 7, 5,0-8,0 mm, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_691_1_00
09 0445 00 12
M25 Connecteur mâle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations

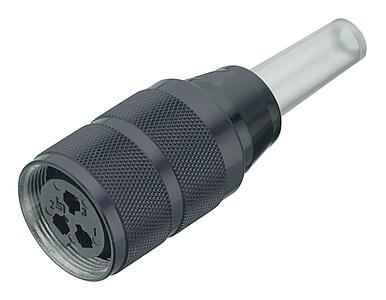

Connecteurs d‘alimentation--Connecteur femelle_691_2_00
09 0034 00 03
M25 Connecteur femelle, Contacts: 3, 5,0-8,0 mm, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur femelle_691_2_00
09 0038 00 05
M25 Connecteur femelle, Contacts: 5, 5,0-8,0 mm, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur femelle_691_2_00
09 0042 00 07
M25 Connecteur femelle, Contacts: 7, 5,0-8,0 mm, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur femelle_691_2_00
09 0446 00 12
M25 Connecteur femelle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations

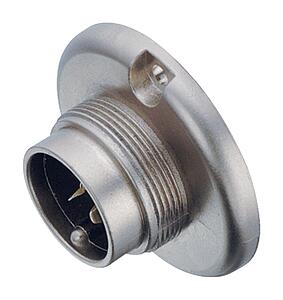

Connecteurs d‘alimentation--Embase mâle_691_3_00
09 0035 00 03
M25 Embase mâle, Contacts: 3, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Embase mâle_691_3_00
09 0039 00 05
M25 Embase mâle, Contacts: 5, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Embase mâle_691_3_00
09 0043 00 07
M25 Embase mâle, Contacts: 7, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Embase mâle_691_3_00
09 0447 00 12
M25 Embase mâle, Contacts: 12, blindable, souder, IP40
M25, série 691, Connecteurs d‘alimentation
Informations
