Miniatur Steckverbinder
Produkte filtern
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
  • M16 Die Verbindung kann durch Verschraubung fixiert werden. M steht hier für ein metrisches Gewinde und die Zahl für den Außendurchmesser.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
  • IP67 Vollständiger Schutz gegen Berührung und gegen das Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweisem Eintauchen (Tiefe: 1m, Dauer: 30 Minuten).
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
  • Steckverbinder Buchse gerade Steckverbinder (Buchse / Dose) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Stift gerade Steckverbinder (Stift / Stecker) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
Montageart
Über die Montageart können Steckverbinder für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Montageart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen (Flansch) montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
  • Gehäusemontage Steckverbinder, die an Gerätegehäusen verbaut werden können. Die Befestigung kann über eine Kontermutter oder durch Einschrauben (Gewindebohrung notwendig) umgesetzt werden.
  • Kabelmontage Steckverbinder mit bereits angespritztem Kabel oder zum selbst Konfektionieren.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Produktsegment
binder Anwendungsbereiche bzw. Art des Steckverbinders.
  • Automatisierungstechnik Die fortschreitende Digitalisierung erlaubt mit den derzeitigen Fertigungstechnologien immer kleinere und leistungsfähigere Elemente im Bereich Sensorik und Vernetzung. Dabei meint Sensorik die Erfassung von physikalischen Größen, deren Umwandlung in elektrische Größen. Diese elektrischen Größen werden in ein digitales Signal gewandelt, welches per Buskommunikation an andere Busteilnehmer weitergegeben werden kann. Die automatisierte Fertigung soll dabei zukünftig modularer und flexibler werden. Hierbei kommen standardisierte Steckverbinder, wie die Bauformen M8 und M12 bevorzugt zum Einsatz. Die weltweite Verfügbarkeit und die Anpassung der Steckverbinder an eine hohe Bandbreite von Anwendungen haben bereits eine Vielzahl an Varianten, beispielsweise Kodierungen entstehen lassen.
  • Miniatur Steckverbinder mit einem Außendurchmesser von 16-21,5 mm und verschiedenen Verriegelungsarten.
Kodierung
Die Steckverbinderelemente, Stecker und Buchse, müssen vor der Verriegelung passend zueinander ausgerichtet werden (Kodierung). Dadurch wird eine Fehlsteckung vermieden.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
  • schneidklemm Die Litzen eines Kabels werden mitsamt Isolierung einzeln in die Schneidklemme gepresst. Dabei wird die Isolierung des Leiters durchtrennt, die Litze mit der Klemme verbunden und so der elektrische Kontakt hergestellt.
  • tauchlöten Die spezielle Form der Kontakte ermöglicht eine Durchkontaktierung auf einer Leiterplatte und automatisiertes Löten mittels Wellenlöten.

M16-X

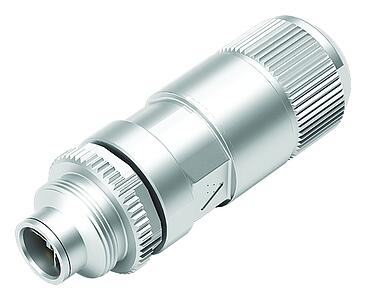

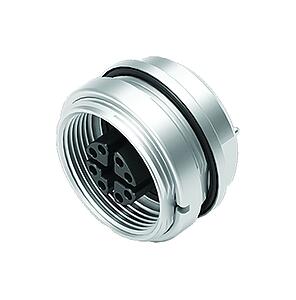

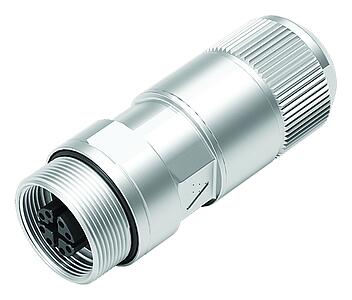

Die X-kodierten M16-Steckverbinder der Serie 415 von binder können Datenübertragungsraten bis zu beeindruckenden 10 Gbits/s bewältigen. Zur Serie mit 8 Kontakten gehören ein Kabelstecker und eine Kabeldose sowie eine Flanschdose für Frontanschluss. Im gesteckten Zustand haben sie Schutzart IP67. Sie sind mit Tauchlöt- oder Schneidklemmanschluss erhältlich.
