Číslo položky: 76 6220 0011 00404-0200

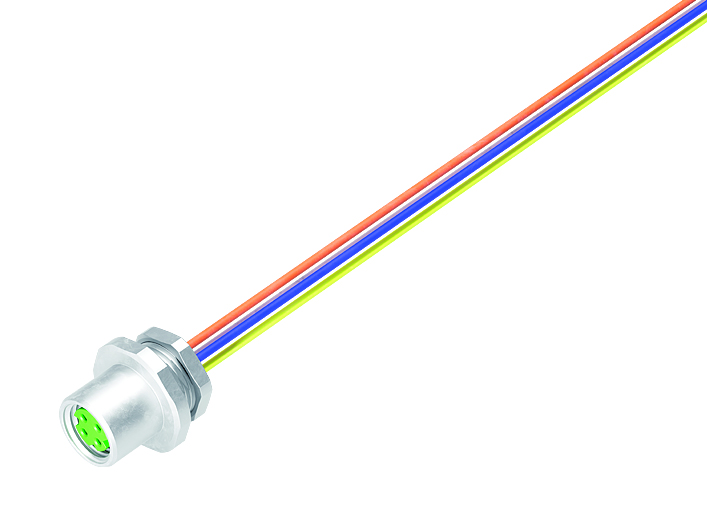

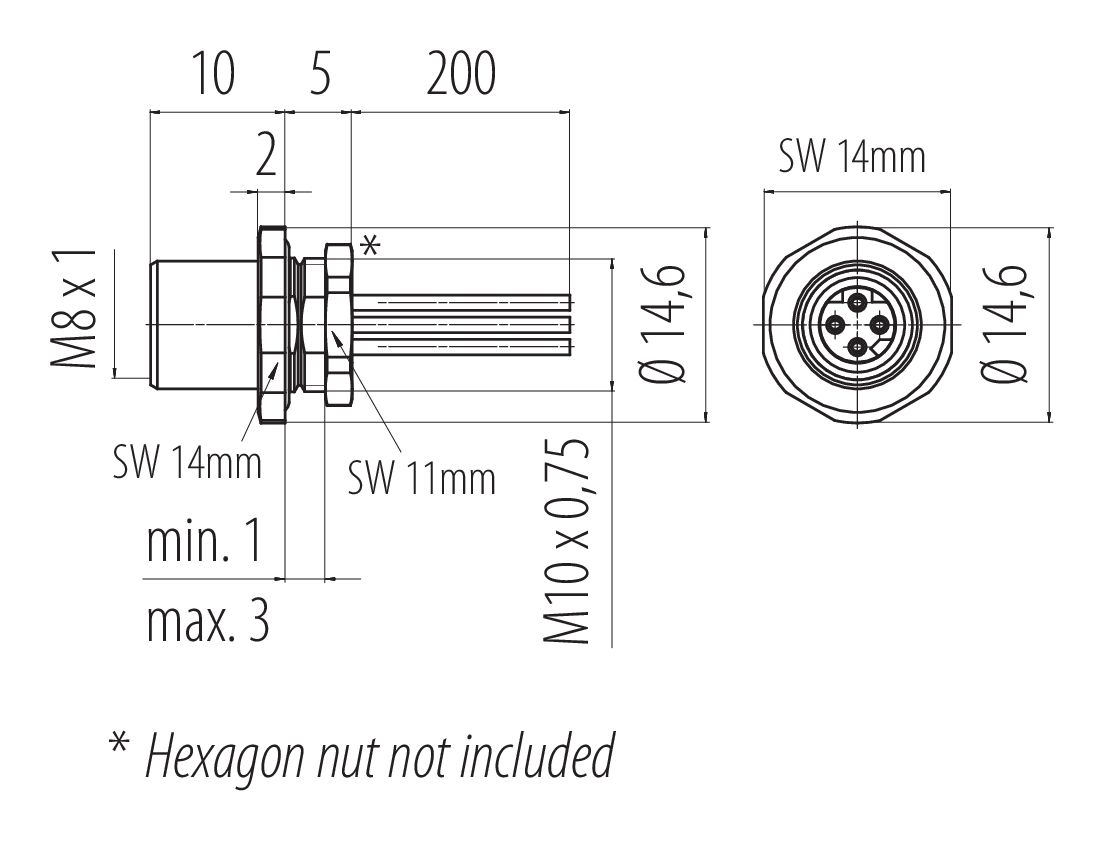

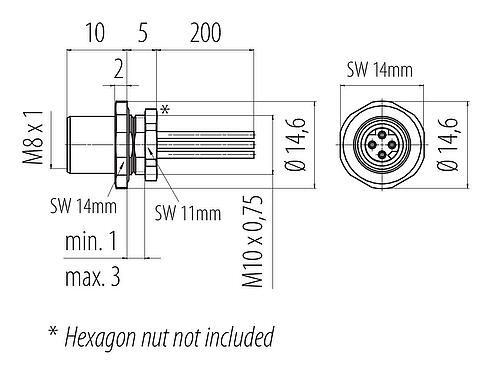

M8 Přírubová zásuvka, : 4, nestíněný, Splétané vodiče, IP67, M8x1,0, Přední montáž
M8-D, Série 818, Automatizační technika - senzory a aktuátory
3D zobrazení(Klikněte pro aktivaci)
Obecné vlastnosti
víceméně| Díl č. | 76 6220 0011 00404-0200 |
| Konstrukce konektoru | Přírubová zásuvka |
| Kódování | kódem D |
| Délka drátu | 0,2 m (Standard 0,2 m. Další délky jsou k dispozici na vyžádání). |
| Provedení | Konektory pro montáž na panel |
| Uzamykací systém konektorů | šrouby |
| Ukončení | Splétané vodiče |
| Stupeň ochrany 1 | IP67 |
| Průřez přípojky | 0,25 mm² / AWG 24 |
| Rozsah teplot od/do | -40 °C / 85 °C |
| Mechanický provoz | > 100 cyklů páření |
| Hmotnost (gr) | 8.67 |
| Číslo celního sazebníku | 85369010 |
| Země původu | DE |
Elektrické parametry
víceméně| Jmenovité napětí | 63 V |
| Jmenovité impulzní napětí | 1500 V |
| Jmenovitý proud | 4,0 A |
| Izolační odpor | > 108 Ω |
| Stupeň znečištění | 3 |
| Kategorie přepětí | III |
| Skupina materiálů | III |
| Soulad s EMV | nestíněný |
Materiál
víceméně| Materiál pouzdra | CuZn (Mosaz poniklovaná) |
| Materiál kontaktního tělesa | Polymid |
| Materiál kontaktu | CuZn (bezolovnatá mosaz) |
| Pokovení kontaktů | Au (zlato) |
| REACH SVHC |
None (No pollutants) |
| SCIP číslo | SCIP-number not available |
Údaje o litzových drátech
víceméně| Struktura drátu | |
| Průřez (mm²) | 4 x 0,25 mm² |
| Průřez (AWG) | 4 x AWG 24 |
| Průměr vodiče | 1,5 mm |
| Barvy vodiče |
bílá žlutá modrá oranžová |
| Materiál pláště | PVC |
| Materiál vodiče | Měď (pocínovaná) |
| Struktura vodiče | 7 x 0,203 mm |
| Elektrické vlastnosti | |
| Jmenovité napětí | 300 V |
| Jmenovité impulzní napětí | 3000 V |
| Odpor vodiče | 90 Ω/Km (20°C) |
| Izolační odpor | 20,0 MΩ/Km (20 °C) |
| Tepelné vlastnosti | |
| Rozsah teplot při pohybu z / do (°C) | -10 °C / 105 °C |
| Rozsah teplot drátu pevně stanovený od / do (°C) | -30 °C / 105 °C |
Prohlášení o shodě
víceméně| Směrnice RoHS | 2011/65/EU (EN 50581:2012) |
Bezpečnostní upozornění
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 40 cNm).
