Cikkszám: 77 3434 3405 50004-0100

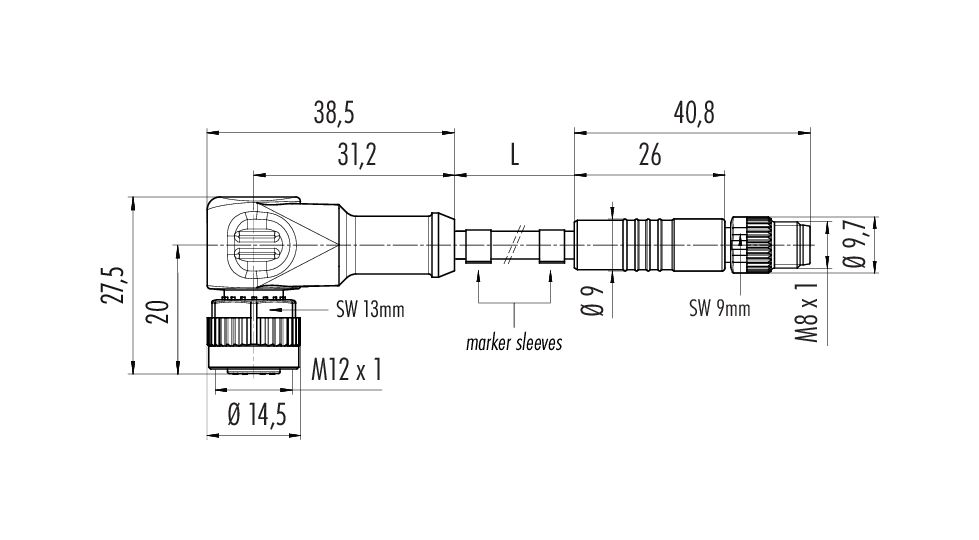

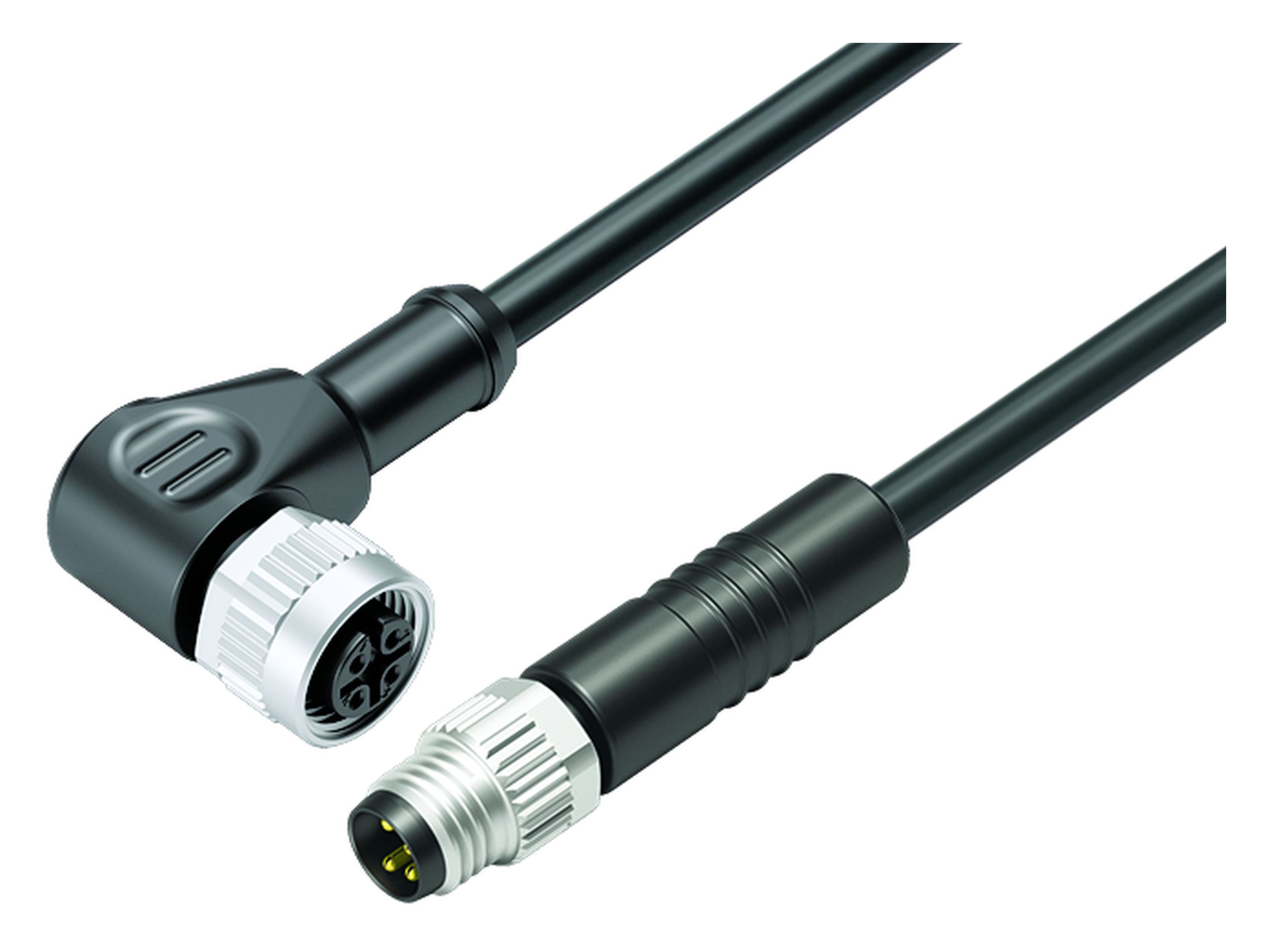

M12/M8 Kábelre szerelhető csatlakozó - derékszögű aljzat, : 4, árnyékolatlan, kábelre öntött, IP67, UL, PUR, fekete, 4 x 0,34 mm², 1 m
765-es sorozat, Automatizálási technológia - érzékelők és aktuátorok
Általános jellemzők
továbbkevesebb| Alkatrész sz. |
77 3434 3405 50004-0100
Régi termékszám: 79 5077 10 04
|
| Megjegyzés |
Felhívjuk figyelmét, hogy a régi rendelési számról az új rendelési számra történő átállás miatt eltérések lehetnek a műszaki leírásban. A termékkel kapcsolatos részletes kérdések esetén kérjük, használja a "Kapcsolatfelvétel az ügyfélszolgálattal" modult, amely a weboldal jobb oldalán található.
tovább |
| Csatlakozó kialakítása | Kábelre szerelhető csatlakozó - derékszögű aljzat |
| Szabványos típus |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| Kábelhosszúság | 1 m (Standard 1 m és 2 m. Kérésre más hosszúságok is rendelhetők). |
| Verzió | Összekötőkábel |
| Rögzítés módja | csavar |
| Csatlakoztatás típusa | kábelre öntött |
| Védelmi szint | IP67 |
| Csatlakozási keresztmetszet | 0,34 mm² / AWG 22 |
| Hőmérséklet tartomány tól/ig | -25 °C / 85 °C |
| Mechanikus élettartam | > 100 csatlakoztatási ciklusok |
| Tömeg (gr) | 80.21 |
| Vámtarifaszám | 85444290 |
| Származási ország | DE |
Elektromos paraméterek
továbbkevesebb| Névleges feszültség | 60 V |
| Névleges impulzusfeszültség | 800 V |
| Névleges áramerősség | 4,0 A |
| Szennyezettségi fok | 3 |
| Túlfeszültség kategória | II |
| Anyagcsoport | II |
| EMV megfelelőség | árnyékolatlan |
Anyag
továbbkevesebb| Az érintkező test anyaga | PUR |
| Érintkező anyaga | CuZn (sárgaréz) |
| Érintkező bevonat | Au (arany) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Jelen lévő PFAS | f9312a52-6de7-4c3d-9d41-0e1409560172 |
Tanúsítások
továbbkevesebb| Tanúsítások | UL |
Osztályozások
továbbkevesebb| ETIM 9.0 | EC002638 |
Szűrés kábeladatok alapján
továbbkevesebb| A kábel felépítése | |
| Kábel átmérő | 4,7 mm |
| Keresztmetszet | 4 x 0,34 mm² |
| Kábelköpeny típus | PUR |
| Szigetelés egy vezetékes | PP9Y halogénmentes |
| Egy vezetékes szerkezet | 42 x 0,10 mm |
| Kábel színe | fekete |
| Mechanikai tulajdonságok | |
| Hajlítási sugarú kábel rögzítve | ≥ 5 x Ø |
| Hajlítási sugarú kábel mozgatható | ≥ 10 x Ø |
| Hajlítási ciklusok | > 5 millió |
| Megengedett gyorsulás | 5 m/s² |
| Utazási sebesség | ≤ 200 m/min (5 m vízszintes távolság) |
| Termikus tulajdonságok | |
| Hőmérséklet-tartomány kábel mozgatva innen/felé | -25 °C / 90 °C |
| Hőmérséklet-tartomány kábel rögzítve tól/hoz | -50 °C / 90 °C |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
