Cikkszám: 77 0630 0000 50704-0500

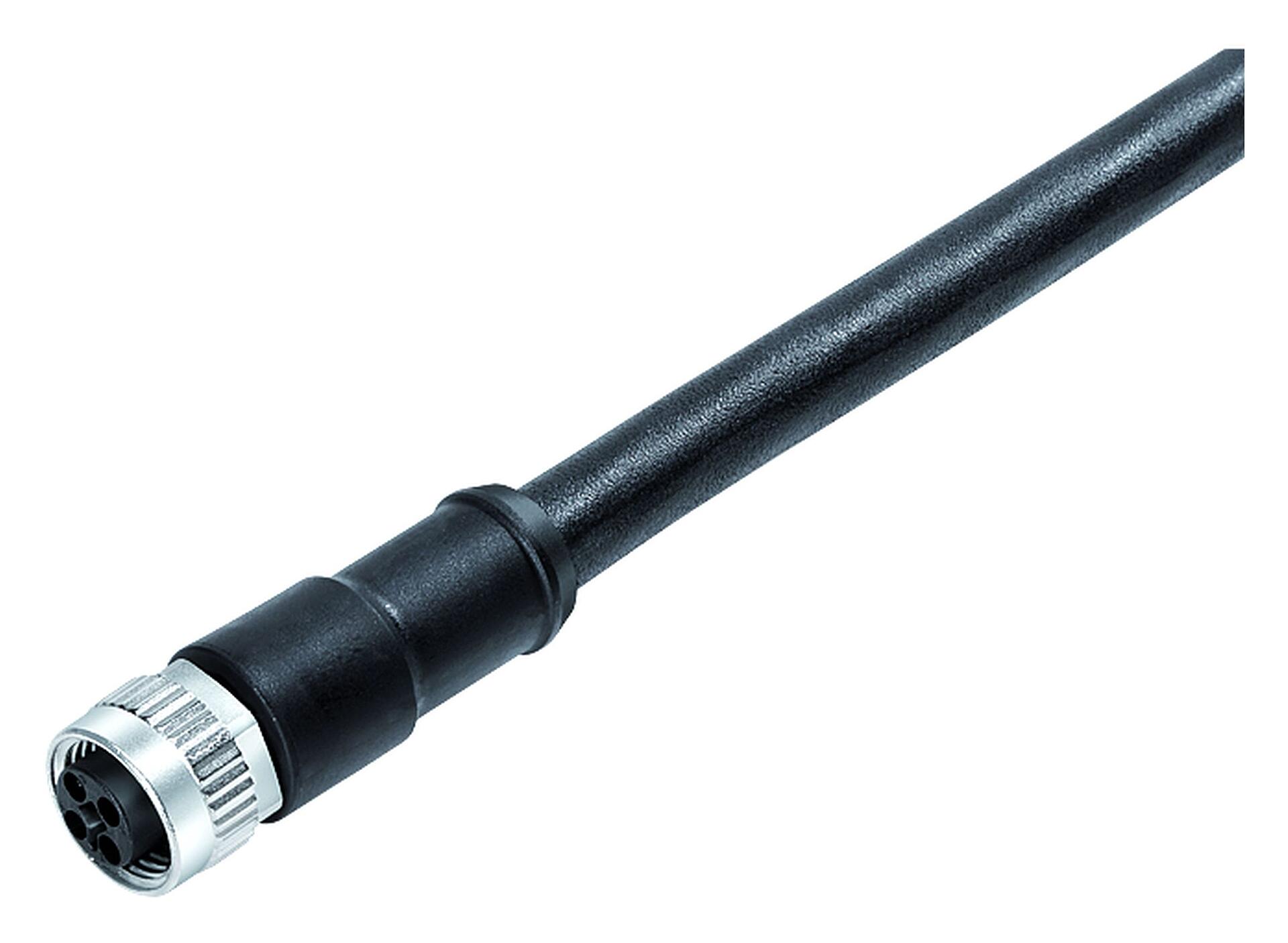

M12 kábel aljzat, : 4, árnyékolatlan, kábelre öntött, IP68, PUR, fekete, 4 x 1,50 mm², 5 m
M12-T, 813-es sorozat, Automatizálási technológia - feszültség tápellátás
Általános jellemzők
továbbkevesebb| Alkatrész sz. | 77 0630 0000 50704-0500 |
| Csatlakozó kialakítása | kábel aljzat |
| Szabványos típus | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Kábelhosszúság | 5 m (Standard 2 m és 5 m. Kérésre más hosszúságok is rendelhetők). |
| Verzió | Csatlakozó aljzat egyenes |
| Rögzítés módja | csavar |
| Csatlakoztatás típusa | kábelre öntött |
| Védelmi szint | IP68 |
| Csatlakozási keresztmetszet | 1,50 mm² / AWG 16 |
| Hőmérséklet tartomány tól/ig | -40 °C / 85 °C |
| Mechanikus élettartam | > 100 csatlakoztatási ciklusok |
| Tömeg (gr) | 764.45 |
| Vámtarifaszám | 85444290 |
Elektromos paraméterek
továbbkevesebb| Névleges feszültség | 63 V |
| Névleges impulzusfeszültség | 1500 V |
| Névleges áramerősség | 12,0 A |
| Szennyezettségi fok | 3 |
| Túlfeszültség kategória | III |
| Anyagcsoport | II |
| EMV megfelelőség | árnyékolatlan |
Anyag
továbbkevesebb| A ház anyaga | PUR |
| Az érintkező test anyaga | PUR |
| Érintkező anyaga | CuZn (sárgaréz) / CuSn (bronz) |
| Érintkező bevonat | Au (arany) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Jelen lévő PFAS | c3f41e8e-2cbf-4d06-b192-e1eab857f8e5 |
Osztályozások
továbbkevesebb| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Megfelelőségi nyilatkozatok
továbbkevesebb| Kisfeszültségű irányelv | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| RoHS irányelv | 2011/65/EU (EN 50581:2012) |
Szűrés kábeladatok alapján
továbbkevesebb| A kábel felépítése | |
| Kábel átmérő | 8,0 mm |
| Keresztmetszet | 4 x 1,50 mm² |
| Kábelköpeny típus | PUR |
| Szigetelés egy vezetékes | PP |
| Egy vezetékes szerkezet | 84 x 0,15 mm |
| Kábel színe | fekete |
| Elektromos tulajdonságok | |
| Vezető ellenállás | 13.3 Ω/Km (20°C) |
| Mechanikai tulajdonságok | |
| Hajlítási sugarú kábel rögzítve | ≥ 7,5 x Ø |
| Hajlítási sugarú kábel mozgatható | ≥ 10 x Ø |
| Hajlítási ciklusok | 5 millió |
| Megengedett gyorsulás | 5 m/s² |
| Utazási távolság, vízszintes | 20 m |
| Utazási sebesség | ≤ 300 m/min |
| Termikus tulajdonságok | |
| Hőmérséklet-tartomány kábel mozgatva innen/felé | -30 °C / 80 °C |
| Hőmérséklet-tartomány kábel rögzítve tól/hoz | -50 °C / 80 °C |
| Más funkciók | |
| Halogén mentes | igen |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
