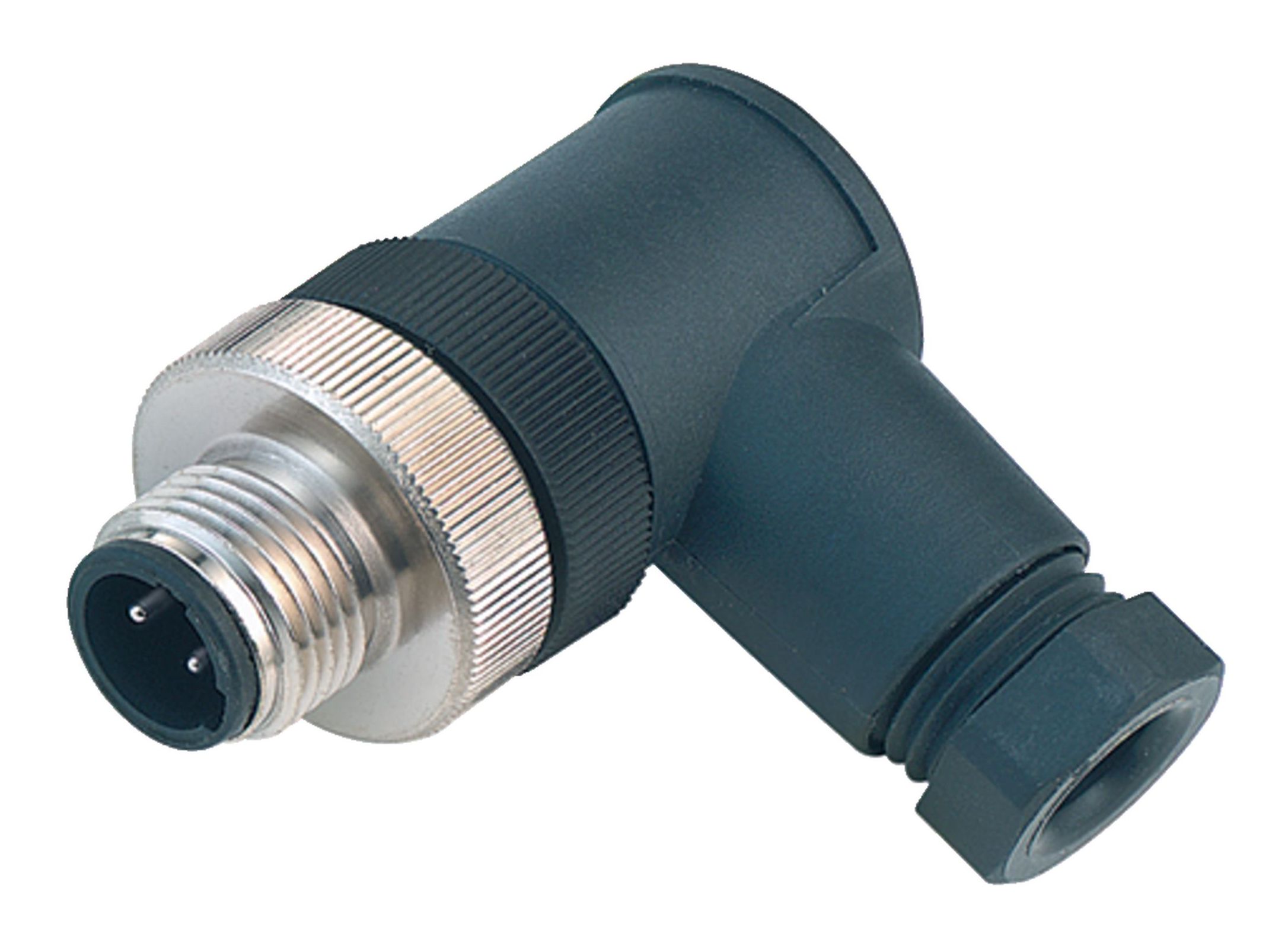

Cikkszám: 99 2529 24 03

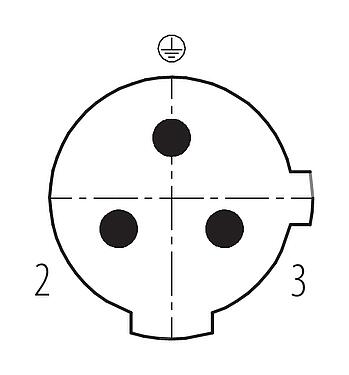

M12 derékszögű csatlakozó, : 2+PE, 4,0-6,0 mm, árnyékolatlan, csavaros bilincs, IP67
M12-US, 815-es sorozat, Automatizálási technológia - feszültség tápellátás
Általános jellemzők
továbbkevesebb| Alkatrész sz. | 99 2529 24 03 |

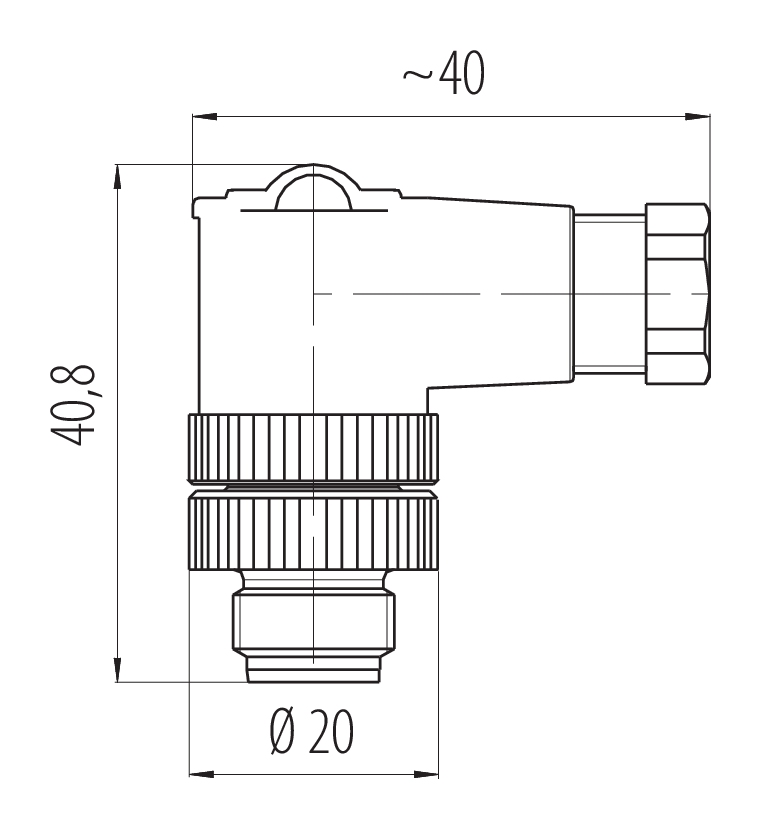

| Csatlakozó kialakítása | derékszögű csatlakozó |
| Szabványos típus | DIN EN 61076-2-101 |
| Verzió | Csatlakozó stift derékszögű |
| Rögzítés módja | csavar |

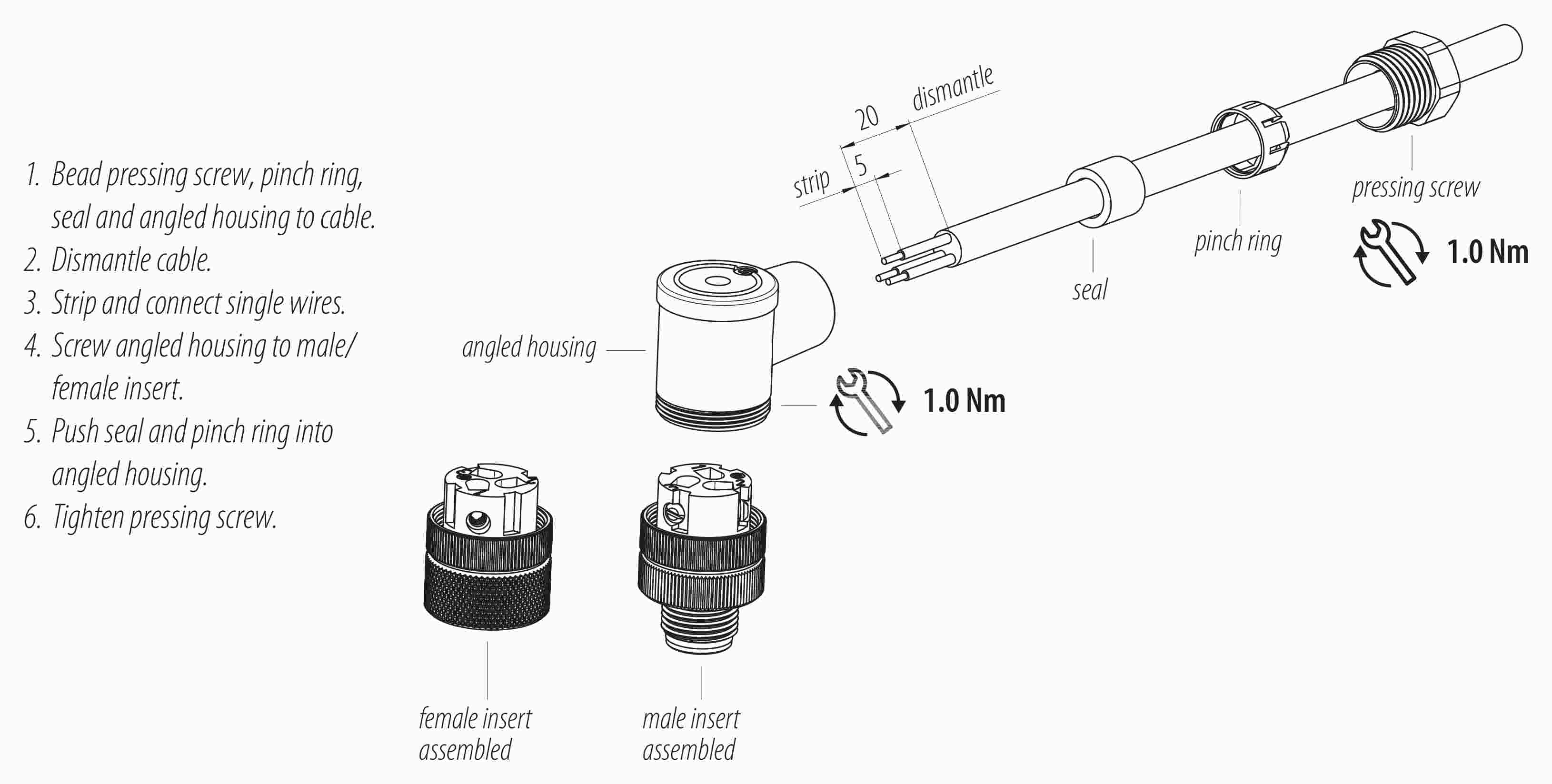

| Csatlakoztatás típusa | csavaros bilincs |
| Védelmi szint | IP67 |
| Csatlakozási keresztmetszet | max. 0,75 mm² / AWG 18 |
| Kábel átmérő | 4,0-6,0 mm |
| Csavarhatóság | 90° (4 kódolási lehetőség) |
| Hőmérséklet tartomány tól/ig | -25 °C / 85 °C |
| Mechanikus élettartam | > 50 csatlakoztatási ciklusok |
| Tömeg (gr) | 23.03 |
| Vámtarifaszám | 85369010 |
| Származási ország | DE |
Elektromos paraméterek
továbbkevesebb| Névleges feszültség | 250 V |
| Névleges impulzusfeszültség | 2500 V |
| Névleges áramerősség | 4,0 A |
| Szigetelési ellenállás | ≥ 1010 Ω |
| Szennyezettségi fok | 3 |
| Túlfeszültség kategória | II |
| Anyagcsoport | II |
| EMV megfelelőség | árnyékolatlan |
Anyag
továbbkevesebb| A ház anyaga | PA |
| Az érintkező test anyaga | PA |
| Érintkező anyaga | CuZn (sárgaréz) |
| Érintkező bevonat | CuSnZn (Optalloy) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Jelen lévő PFAS | 2a6cc155-99b6-4952-aa42-a2b591e74900 |
Osztályozások
továbbkevesebb| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Megfelelőségi nyilatkozatok
továbbkevesebb| Kisfeszültségű irányelv | 2014/35/EU (EN 60529:1991;2009/125/EG) |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- To protect against unintentional opening of the connector, the thread between the housing and the connector head must be secured with a suitable cyanoacrylate adhesive when used in circuits with voltages dangerous to the touch. This does not apply to connectors used in SELV and PELV circuits according to IEC 61140 (EN 61140, VDE 0140-1).
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
