Cikkszám: 09 0441 90 04

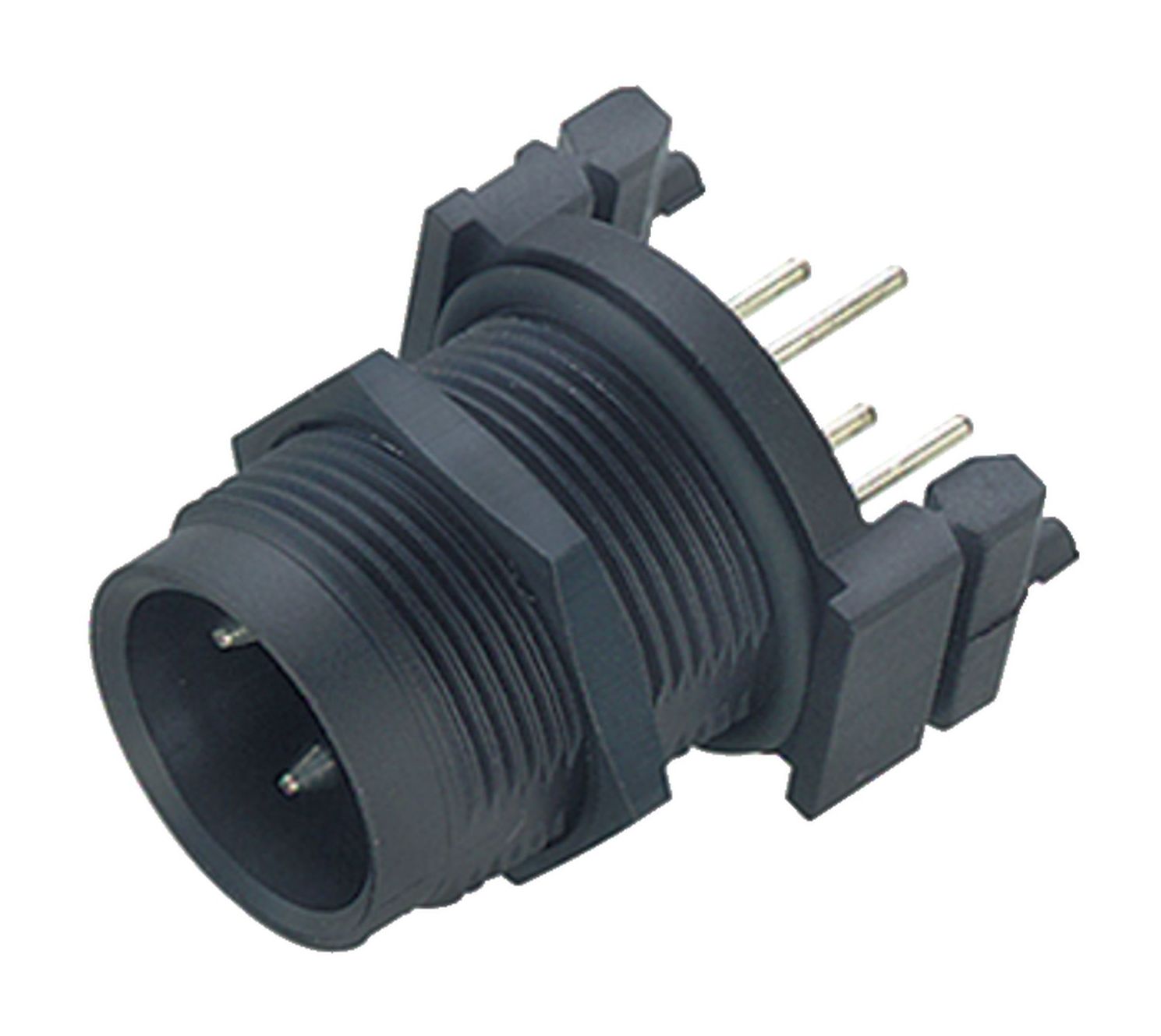

M18 panelre szerelhető csatlakozó, : 4, árnyékolatlan, THT, IP67, elülső rögzítés
M18, 714-es sorozat, Automatizálási technológia - feszültség tápellátás
Általános jellemzők
továbbkevesebb| Alkatrész sz. | 09 0441 90 04 |
| Csatlakozó kialakítása | panelre szerelhető csatlakozó |
| Verzió | Csatlakozó stift egyenes |
| Rögzítés módja | csavar |
| Csatlakoztatás típusa | THT |
| Védelmi szint | IP67 |
| Csatlakozási keresztmetszet | 1,50 mm² / AWG 16 |
| Hőmérséklet tartomány tól/ig | -25 °C / 85 °C |
| Mechanikus élettartam | > 50 csatlakoztatási ciklusok |
| Tömeg (gr) | 10.76 |
| Vámtarifaszám | 85369010 |
| Származási ország | DE |
Elektromos paraméterek
továbbkevesebb| Névleges feszültség | 250 V |
| Névleges impulzusfeszültség | 4000 V |
| Névleges áramerősség | 16,0 A |
| Szigetelési ellenállás | > 108 Ω |
| Szennyezettségi fok | 3 |
| Túlfeszültség kategória | III |
| Anyagcsoport | III |
| EMV megfelelőség | árnyékolatlan |
Anyag
továbbkevesebb| A ház anyaga | PBT/PA |
| Az érintkező test anyaga | PUR/PA |
| Érintkező anyaga | CuZn (sárgaréz) |
| Érintkező bevonat | CuSnZn (Optalloy) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Jelen lévő PFAS | 6c969738-9642-4a82-b0a6-76bb583c88d5 |
Osztályozások
továbbkevesebb| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
Letöltések
Adatlap
Adatlap 09 0441 90 04
Letöltés
REACH
09 0441 90 04
Letöltés
RoHS
09 0441 90 04
Letöltés
China RoHS
09 0441 90 04
Letöltés
CAD fájlok
Válassza ki a kívánt formátumot
