  1. Prodotti
  2. Connettori ad alta potenza
  3. Potenza RD24

RD24 Connettori IP67

Serie come PDF (2 MB)
Foglio degli accessori (222 KB)

I connettori della serie 692/693 hanno contatti 3+PE (corrente nominale 16 A) o 6+PE (corrente nominale 10 A), sono disponibili con terminali a saldare, a crimpare o a vite e cavo stampato. Con classe di protezione IP67, la serie offre spine e prese per cavi dritte e angolari, nonché versioni con flangia con dimensioni di 38mm x 29mm. Ha un bloccaggio a vite RD24, il campo di temperatura di esercizio è compreso tra -40 °C e +100 °C e la sezione di collegamento è AWG 16 o max. AWG 18. I connettori sono approvati VDE, SEV e UL.

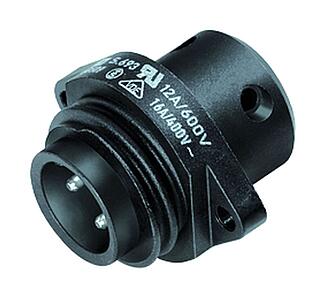

Connettori ad alta potenza--Connettore maschio a flangia_693_3_3S
09 4223 00 04
RD24 Connettore maschio a flangia, Numero poli: 3+PE, non schermato, morsetto a vite, IP67, UL, ESTI+, VDE
RD24, serie 693, Connettori ad alta potenza
Dettagli

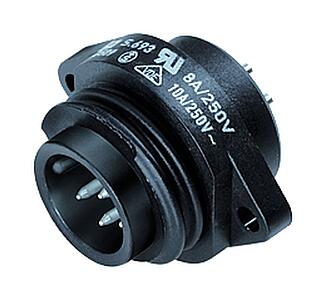

Connettori ad alta potenza--Connettore maschio a flangia_693_3_6L
09 4227 00 07
RD24 Connettore maschio a flangia, Numero poli: 6+PE, non schermato, saldare, IP67, UL, ESTI+, VDE
RD24, serie 693, Connettori ad alta potenza
Dettagli

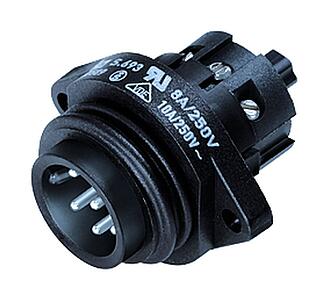

Connettori ad alta potenza--Connettore maschio a flangia_693_3_6S
09 4219 00 07
RD24 Connettore maschio a flangia, Numero poli: 6+PE, non schermato, morsetto a vite, IP67, UL, ESTI+, VDE
RD24, serie 693, Connettori ad alta potenza
Dettagli

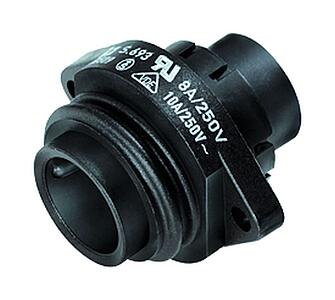

Connettori ad alta potenza--Connettore maschio a flangia_693_3_6C
09 4203 00 07
RD24 Connettore maschio a flangia, Numero poli: 6+PE, non schermato, crimpare (I contatti a crimpare devono essere ordinati separatamente), IP67, UL, ESTI+, VDE
RD24, serie 693, Connettori ad alta potenza
Dettagli

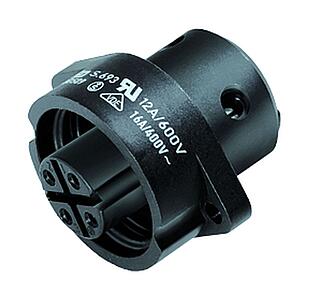

Connettori ad alta potenza--Connettore femmina a flangia_693_4_3S
09 4224 00 04
RD24 Connettore femmina a flangia, Numero poli: 3+PE, non schermato, morsetto a vite, IP67, UL, ESTI+, VDE
RD24, serie 693, Connettori ad alta potenza
Dettagli

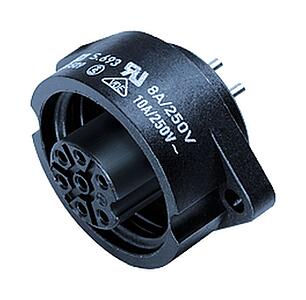

Connettori ad alta potenza--Connettore femmina a flangia_693_4_6L
09 4228 00 07
RD24 Connettore femmina a flangia, Numero poli: 6+PE, non schermato, saldare, IP67, UL, ESTI+, VDE
RD24, serie 693, Connettori ad alta potenza
Dettagli

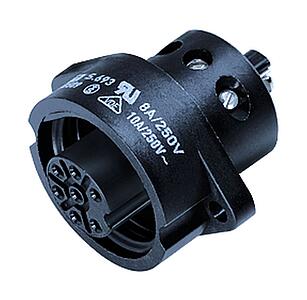

Connettori ad alta potenza--Connettore femmina a flangia_693_4_6S
09 4220 00 07
RD24 Connettore femmina a flangia, Numero poli: 6+PE, non schermato, morsetto a vite, IP67, UL, ESTI+, VDE
RD24, serie 693, Connettori ad alta potenza
Dettagli

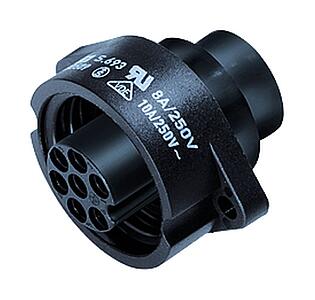

Connettori ad alta potenza--Connettore femmina a flangia_693_4_6C
09 4204 00 07
RD24 Connettore femmina a flangia, Numero poli: 6+PE, non schermato, crimpare (I contatti a crimpare devono essere ordinati separatamente), IP67, UL, ESTI+, VDE
RD24, serie 693, Connettori ad alta potenza
Dettagli

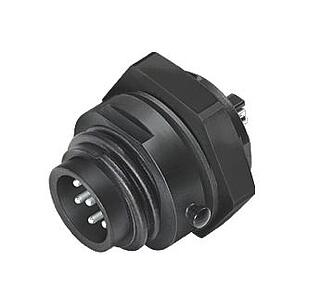

Connettori ad alta potenza--Connettore maschio a flangia_693_3_6S_Zen_2024
09 4219 150 07
RD24 Connettore maschio a flangia, Numero poli: 6+PE, non schermato, morsetto a vite, IP67, UL, ESTI+, VDE, fissaggio centrale
RD24, serie 693, Connettori ad alta potenza
Dettagli

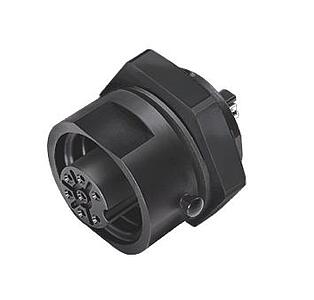

Connettori ad alta potenza--Connettore femmina a flangia_693_4_6S_Zen_2024
09 4220 150 07
RD24 Connettore femmina a flangia, Numero poli: 6+PE, non schermato, morsetto a vite, IP67, UL, ESTI+, VDE, fissaggio centrale
RD24, serie 693, Connettori ad alta potenza
Dettagli

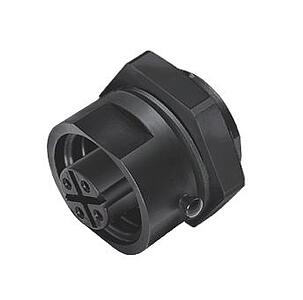

Connettori ad alta potenza--Connettore femmina a flangia_693_4_3S_Zen_2024
09 4224 150 04
RD24 Connettore femmina a flangia, Numero poli: 3+PE, non schermato, morsetto a vite, IP67, UL, ESTI+, VDE, fissaggio centrale
RD24, serie 693, Connettori ad alta potenza
Dettagli

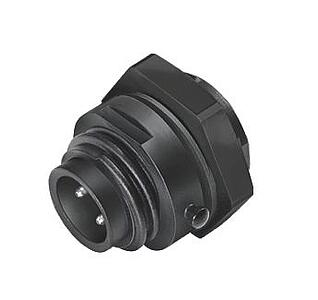

Connettori ad alta potenza--Connettore maschio a flangia_693_3_3S_Zen_2024
09 4223 150 04
RD24 Connettore maschio a flangia, Numero poli: 3+PE, non schermato, morsetto a vite, IP67, UL, ESTI+, VDE, fissaggio centrale
RD24, serie 693, Connettori ad alta potenza
Dettagli
