Baionetta Connettore maschio a flangia, Numero poli: 7, non schermato, saldare, IP40

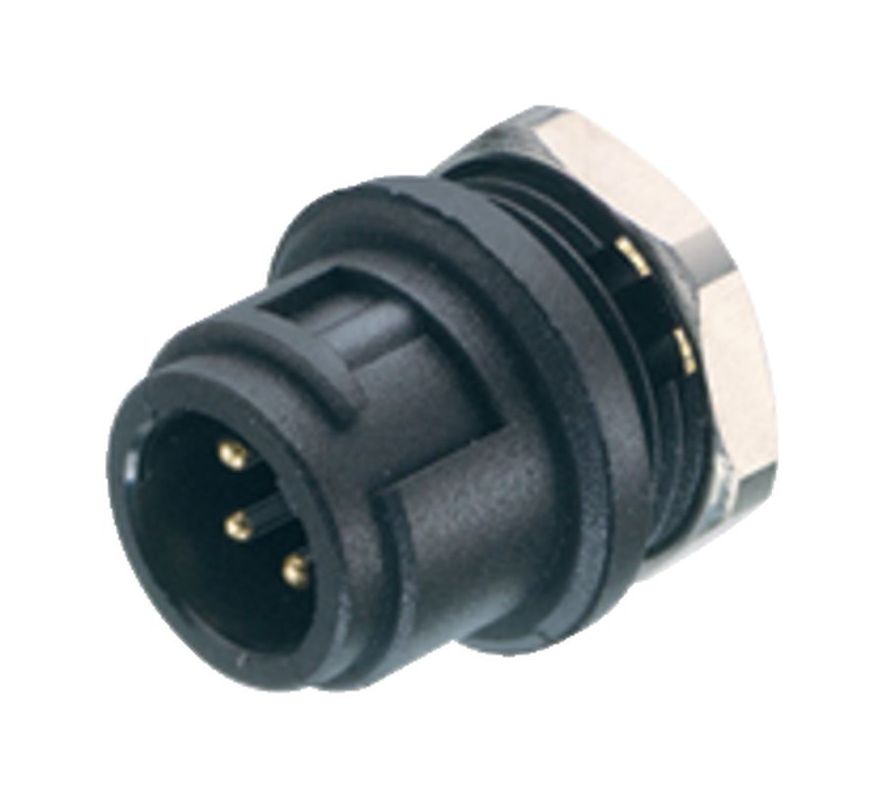

Illustrazione 09 9477 00 07 - Baionetta Connettore maschio a flangia, Numero poli: 7, non schermato, saldare, IP40 — Illustrazione

Vista 3D 09 9477 00 07 - Baionetta Connettore maschio a flangia, Numero poli: 7, non schermato, saldare, IP40 — Vista 3D

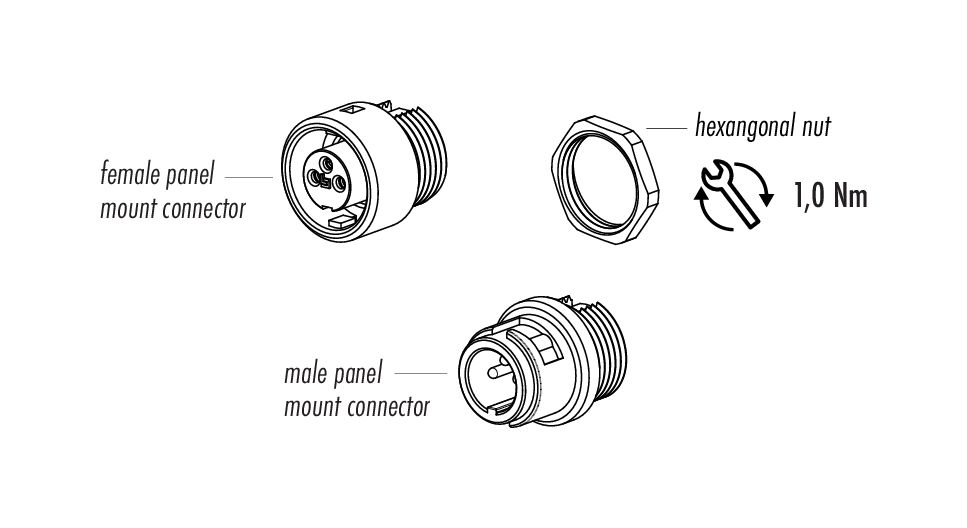

Descrizione dell’articolo 09 9477 00 07 - Baionetta Connettore maschio a flangia, Numero poli: 7, non schermato, saldare, IP40 — Descrizione dell’articolo

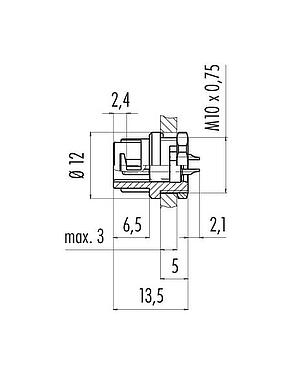

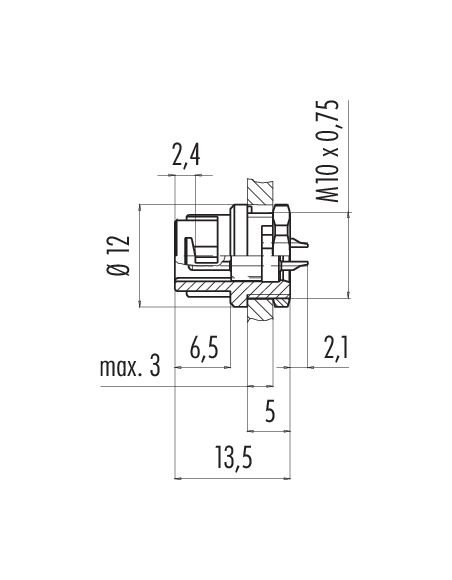

Disegno in scala 09 9477 00 07 - Baionetta Connettore maschio a flangia, Numero poli: 7, non schermato, saldare, IP40 — Disegno in scala

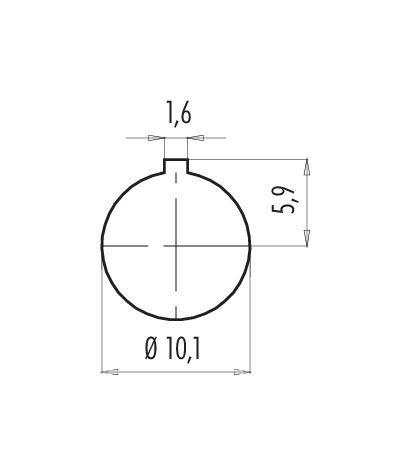

Campione di montaggio 09 9477 00 07 - Baionetta Connettore maschio a flangia, Numero poli: 7, non schermato, saldare, IP40 — Campione di montaggio

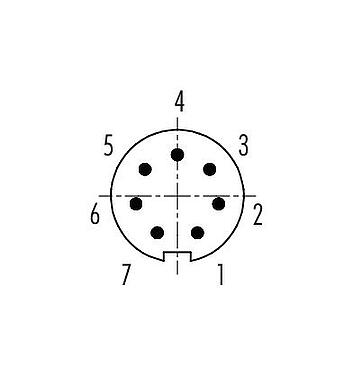

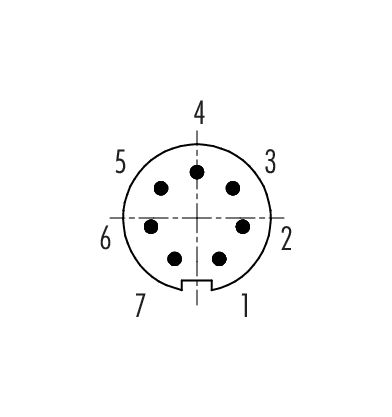

Disposizione dei contatti (lato connessione) 09 9477 00 07 - Baionetta Connettore maschio a flangia, Numero poli: 7, non schermato, saldare, IP40 — Disposizione dei contatti (lato connessione)

Numero d'ordine	09 9477 00 07
Design del connettore	Connettore maschio a flangia
Versione	Connettore maschio diritto
Sistema di bloccaggio del connettore	Baionetta
Terminazione	saldare
Grado di protezione	IP40
Sezione trasversale	0,14 mm² / AWG 26
Intervallo di temperatura da/a	-40 °C / 85 °C
Funzionamento meccanico	> 500 cicli di accoppiamento
Peso (gr)	1.70
Numero di tariffa doganale	85369010
Paese di origine	DE

Tensione nominale	125 V
Tensione nominale d'impulso	1500 V
Corrente nominale	1,0 A
Resistenza d'isolamento	≥ 10¹⁰ Ω
Grado di inquinamento	1
Categoria di sovratensione	II
Gruppo di materiali	III
Conformità EMC	non schermato

Materiale dell'alloggiamento	PA
Materiale del corpo del contatto	PA (UL94 V-0)
Materiale di contatto	CuZn (ottone)
Placcatura del contatto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Numero SCIP	c27c989d-4e5d-497e-a479-0b9d6e3a66d1

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Segnala un errore su questa pagina

Avvisi di sicurezza

Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.

Downloads

Scheda tecnica 09 9477 00 07

Dati CAD

Scegliete il formato che preferite
