Ordinazione no: 09 9791 20 05

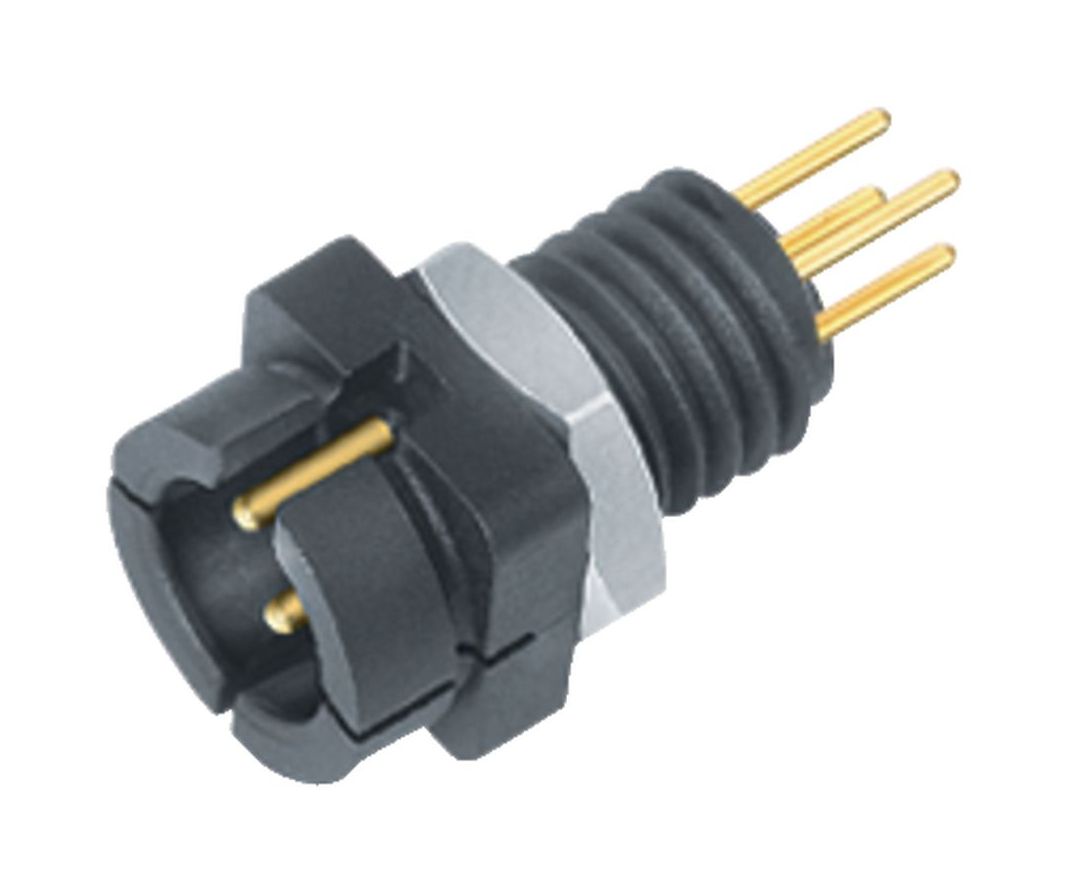

Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, THT, IP40
Snap-In IP40, serie 719 - 709, Connettori subminiatura
Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 09 9791 20 05 |
| Design del connettore | Connettore maschio a flangia |
| Versione | Connettore maschio diritto |
| Sistema di bloccaggio del connettore | snap-in |
| Terminazione | THT |
| Grado di protezione | IP40 |
| Intervallo di temperatura da/a | -25 °C / 70 °C |
| Funzionamento meccanico | > 100 cicli di accoppiamento |
| Peso (gr) | 1.32 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 60 V |
| Tensione nominale d'impulso | 800 V |
| Corrente nominale | 3,0 A |
| Resistenza d'isolamento | ≥ 1010 Ω |
| Grado di inquinamento | 1 |
| Categoria di sovratensione | II |
| Gruppo di materiali | III |
| Conformità EMC | non schermato |
Materiale
piùless| Materiale dell'alloggiamento | PA |
| Materiale del corpo del contatto | PA |
| Materiale di contatto | CuZn (ottone) |
| Placcatura del contatto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numero SCIP | c3203b35-c967-401c-b7fc-f02dfca62a87 |
Classificazioni
piùless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Avvisi di sicurezza
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
