M12 Connettore angolare femmin, Numero poli: 4, non schermato, stampato sul cavo, IP69K, UL 2238, PUR, nero, 4 x 0,34 mm², con PNP a LED, Acciaio inox, 2 m

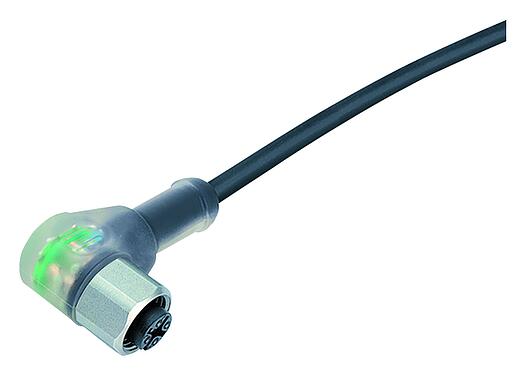

Illustrazione 77 3834 0000 50004-0200 - M12 Connettore angolare femmin, Numero poli: 4, non schermato, stampato sul cavo, IP69K, UL 2238, PUR, nero, 4 x 0,34 mm², con PNP a LED, Acciaio inox, 2 m — Illustrazione

Vista 3D 77 3834 0000 50004-0200 - M12 Connettore angolare femmin, Numero poli: 4, non schermato, stampato sul cavo, IP69K, UL 2238, PUR, nero, 4 x 0,34 mm², con PNP a LED, Acciaio inox, 2 m — Vista 3D

Design del cavo 77 3834 0000 50004-0200 - M12 Connettore angolare femmin, Numero poli: 4, non schermato, stampato sul cavo, IP69K, UL 2238, PUR, nero, 4 x 0,34 mm², con PNP a LED, Acciaio inox, 2 m — Design del cavo

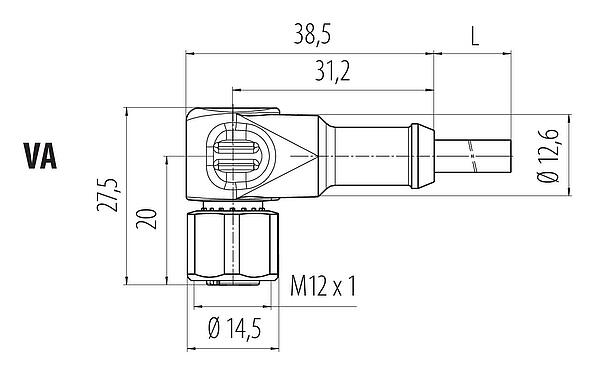

Disegno in scala 77 3834 0000 50004-0200 - M12 Connettore angolare femmin, Numero poli: 4, non schermato, stampato sul cavo, IP69K, UL 2238, PUR, nero, 4 x 0,34 mm², con PNP a LED, Acciaio inox, 2 m — Disegno in scala

Disposizione dei contatti (lato connessione) 77 3834 0000 50004-0200 - M12 Connettore angolare femmin, Numero poli: 4, non schermato, stampato sul cavo, IP69K, UL 2238, PUR, nero, 4 x 0,34 mm², con PNP a LED, Acciaio inox, 2 m — Disposizione dei contatti (lato connessione)

Tolleranza lunghezza cavo 77 3834 0000 50004-0200 - M12 Connettore angolare femmin, Numero poli: 4, non schermato, stampato sul cavo, IP69K, UL 2238, PUR, nero, 4 x 0,34 mm², con PNP a LED, Acciaio inox, 2 m — Tolleranza lunghezza cavo

Numero d'ordine	77 3834 0000 50004-0200
Design del connettore	Connettore angolare femmin
Tipo Standard	DIN EN 61076-2-101
Kódolás	codice A
Lunghezza del cavo	2 m (Standard 2 m e 5 m. Altre lunghezze sono disponibili su richiesta).
Versione	Connettore femmina angolato
Sistema di bloccaggio del connettore	a vite
Terminazione	stampato sul cavo
Grado di protezione	IP69K
Sezione del collegamento	0,34 mm² / AWG 22
Intervallo di temperatura da/a	-25 °C / 90 °C
Funzionamento meccanico	> 100 cicli di accoppiamento
Peso (gr)	503.42
Numero di tariffa doganale	85444290
Paese di origine	DE

Tensione nominale	10 - 30 V
Tensione nominale d'impulso	500 V
Corrente nominale	4,0 A
Resistenza d'isolamento	≥ 10¹⁰ Ω
Grado di inquinamento	3
Categoria di sovratensione	II
Gruppo di materiali	II
Conformità EMC	non schermato

Materiale dell'alloggiamento	PUR
Materiale del corpo del contatto	PUR
Materiale di contatto	CuSn (bronzo)
Placcatura del contatto	Au (oro)
Materiale di bloccaggio	Acciaio inox
REACH SVHC	None (No pollutants)
PFAS presenti	SCIP-number not available

Approvals	UL 2238

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Direttiva RoHS	2011/65/EU (EN 50581:2012)

Struttura del cavo
Diametro del cavo	4,7 mm
Sezione trasversale	4 x 0,34 mm²
Guaina del cavo	PUR
Isolamento cavo singolo	PP9Y senza alogeni
Struttura cavo singolo	43 x 0,10 mm
Colore del cavo	nero
Proprietà elettriche
Resistenza del conduttore	60 Ω/Km (20°C)
Proprietà meccaniche
Raggio di curvatura del cavo fisso	≥ 5 x Ø
Raggio di curvatura del cavo mobile	≥ 10 x Ø
Cicli di piegatura	> 5 milioni
Accelerazione permessa	≥ 5 m/s²
Distanza di spostamento, orizzontale	≥ 5 m
Distanza di spostamento, verticale	≥ 5 m
Velocità di traslazione	≤ 200 m/min
Proprietà termiche
Intervallo di temperatura cavo in movimento da/a	-25 °C / 80 °C
Campo di temperatura cavo fisso da/a	-50 °C / 80 °C
Altre caratteristiche
Senza alogeni	sì

Segnala un errore su questa pagina

Avvisi di sicurezza

Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
La specifica della classe di protezione si applica a condizione che i quattro fori di montaggio siano fatti come fori ciechi.
